Когда за окном лето и жара, так и хочется прохлады. В такой непростой ситуации по-настоящему выручить может только одна вещь – кондиционер. Только вот незадача, добротный гаджет будет стоить немалых денег, а еще нужно возиться с установкой и заправкой. Стоит ли оно того, а самое главное – есть ли возможности для такой сезонной штуки? Если кондиционер очень хочется, а средств не очень-то есть, можно сделать кустарный, который будет ничем не хуже. Ну разве что он будет не такой красивенький.

Сделать настоящий кондиционер из подручных средство не получится, однако можно сделать достаточно эффективный охладитель воздуха, который станет неплохим временным решением проблемы с жарой. Самый простой вариант «охладителя» - это гибридная установка из ящика со льдом и вентилятора. Это простое, по-своему гениальное, а самое главное – практически бесплатное решение проблемы. Для сборки такого кондиционера потребуется пенопластовый или пластиковый короб, два колена вентилятора, а также простой вентилятор форточного типа.

Простой кондиционер

При необходимости короб можно даже сделать своими силами из листов пенопласта. В крышке следует проделать отверстие под вентилятор. Еще два отверстия нужно сделать по бокам для упомянутых колен. Размер отверстий должен обеспечивать полное соединение. В целом, ничего сложного во всем этом нет.
После сборки в коробку нужно поместить охлаждающее вещество. Им может стать обычный лед. Отличным решением станут бутылки с замороженной водой. После этого нужно только включить вентиляторы и наслаждаться прохладой.

Кондиционер посложнее

Совершенная модель кустарного кондиционера уже потребует некоторых затрат. Для сборки потребуется напольный вентилятор с большим пропеллером, медная трубка, 2 гибких пластиковых маленьких шланга, аквариумная помпа, герметическая емкость и зажимы. Собрать такой кондиционер будет не очень сложно, однако процесс займет некоторое время. Наградой за труды будет возможность сократить температуру в комнате на 5-10 градусов. Совсем неплохо, для кустарного устройства. Последовательный процесс сборки смотрим на видео.

Жара, даже если её долго ждали, всё равно обрушивается на нас внезапно. Дожди, конечно, надоели, но и палящий зной выматывает и снижает трудоспособность. Хорошо, когда есть сплит-система, но о ней мало кто задумывается зимой или дождливой весной. А летом её покупка и монтаж оборачиваются дырой в семейном бюджете.

Некоторые умельцы решаются сделать домашний кондиционер своими руками, используя подручные средства и недорогие материалы. Идея сборки бюджетной самоделки достаточно привлекательна, но прежде чем приступить к ее реализации, необходимо оценить эффективность такого агрегата и изучить технологию его изготовления, согласны?

Предлагаем ознакомиться с разными вариантами сооружения домашнего кондиционера. Среди предложенных технологий вы обязательно выберите подходящее решение и сможете собрать охлаждающее устройство самостоятельно.Пошаговые руководства и фото-инструкции помогут в осуществлении задуманного.

Прежде, чем попытаться самостоятельно сделать кондиционер, хорошо бы разобраться, что собой представляет это устройство, как оно работает и какой эффект можно ожидать от его функционирования.

Кондиционер – это технически сложный прибор, который изначально использовался только для охлаждения помещения в летний период. С течением времени модели кондиционеров совершенствовались и усложнялись.

Итак, есть смысл попробовать сделать самостоятельно устройство, обладающее преимуществами заводских кондиционеров и лишенное хотя бы нескольких их недостатков.

Что можно сделать своими руками?

Обращаю ваше внимание на тот факт, что мы не стремимся превзойти заводские изделия. Вряд ли нам удастся достигнуть такой же мощности охлаждения.

Наша цель – соорудить устройство, которое не потребляет много энергии, стоит недорого и, на случай своей неэффективности, может быть без сожаления отправлено в коробку и на мусорку. Зато представьте себе, как самоделка вас порадует в случае удачи!

Галерея изображений

Фокусы с картонной коробкой

Основу этой конструкции составляет всё тот же настольный вентилятор и лёд. Но устройство получается довольно интересное, поэтому мы и решили его вам показать. Самое приятное, что все ценные компоненты этого прибора могут быть легко приведены в исходное положение без потери своей функциональности.

Нам понадобятся:

• коробка из гофрокартона достаточного размера, чтобы в неё могла поместиться большая кастрюля;
• сама кастрюля;
• настольный вентилятор с защитной решеткой;
• широкий скотч;
• цыганская игла и суровые нитки;
• ножницы, канцелярский нож;
• линейка или рулетка и маркер;

Из гофрокартона коробки нам нужно сделать короб без донышка по размерам нашей кастрюли. Кастрюля должна плотно входить в этот короб, то есть соответствовать ему по длине и ширине, но по высоте короб обязан превосходить кастрюлю на 15-20 см.

Для этого раскраиваем коробку канцелярским ножом и срезаем у неё донышко и крышку. Сворачиваем по разметкам короб, в 2-3 слоя проклеивая его края и ребра скотчем.

Готовая коробка (вид сверху) не должна иметь на боковых поверхностях никаких отверстий, кроме прорези, оборудованной жалюзи, которая хорошо видна на фото слева

В стенках короба не должно быть отверстий. Из остатков гофрокартона вырезаем квадратную крышку короба. Лучше сделать её двухслойной.

В её центре размечаем окружность, диаметр которой должен на 2-2,5 см превышать размах крыльчатки вентилятора, чтобы его лопасти свободно входили в вырезанное круглое отверстие и не задевали края в процессе своего вращения. Закрепляем крышку на её месте скотчем.

На уровне верхнего края кастрюли, помещенной в короб, вырезаем в его стенке прямоугольник высотой 3,5-4 см. Протяженность этой «амбразуры» может быть разной, но она не должна доходить до каждого из боковых ребер короба на 4 см, чтобы конструкция сохранила жесткость.

Из этого выреза и будет идти наружу охлажденный воздух. А для управления потоками нужно для него соорудить жалюзи.

Для этого вырезаем из гофрокартона две полоски, длина которых меньше выреза на 4-5 мм, а ширина больше на 5 мм. Соединяем между собой эти полоски на расстоянии с помощью цыганской иглы и суровых ниток. Проколы в верхней полоске делаем на расстоянии 7-8 мм от края, а в нижней – 12-15 мм.

Жалюзи вставляем в проём и фиксируем каждую полоску в трех точках. Нити не стягиваем, а закрепляем узлами.

Попробуйте подвигать жалюзи пальцем. Конструкция должна свободно перемещаться и не рассыпаться при движении. Теперь можно приступить к сборке устройства. Постелите под кастрюлю коврик или старую ткань в несколько слоёв, чтобы прибор работал тише. Устойчивость кастрюли при этом не должна пострадать.

Слева через круглое отверстие в крышке короба хорошо виден лед, который находится на решетке вентилятора, накрывающей большую кастрюлю, а справа прибор сфотографирован в процессе работы

Ставим кастрюлю и накрываем её передней защитной решеткой вентилятора вогнутой стороной кверху. На сетку выкладываем куски заранее приготовленного льда. Заготавливать его лучше в пластиковых стаканах, потому что большие куски тают медленнее маленьких. Накрываем конструкцию коробом.

В отверстие верхней крышки вставляем вентилятор лопастями вниз. Можно включать и проверять качество работы.

Растаявший лёд превращается в воду, которую нужно вовремя выливать из кастрюли, чтобы она не вытекала и не размочила короб. В противном случае вентилятор может упасть в воду, что приведёт к короткому замыканию.

Хорошо рассмотреть весь процесс сооружения этого кондиционера можно, просмотрев видео, которое мы поместили в специальном блоке в нижней части этой статьи.

Пластиковые бутылки и лист фанеры

Эта замечательная конструкция не нуждается в электроэнергии и даже в замороженной воде. Единственное, что необходимо для её работы – сквозняк.

Принцип работу устройства проще объяснить на примере. Широко откройте рот и резко выдохните на свою руку. Кожа почувствует тепло. А теперь нужно вытянуть губы трубочкой и снова подуть с таким же усилием, как и в первый раз.

На этот раз воздушная струя охлаждает вашу кожу. Если воздух проходит через узкий канал, то при мгновенном расширении он охлаждается.

Подготовим лист картона, но лучше фанеры. Он должен соответствовать размеру проёма окна, которое мы хотим этой конструкцией закрыть. Запасемся и пластиковыми бутылками. От каждой из них нам будет нужна лишь верхняя треть с пробкой. Её и отрежем.

Кстати, пробки нужно снять, но не выбрасывать. Они нам пригодятся для закрепления бутылок на поверхности листа.

Нам понадобится столько бутылок, чтобы они покрывали всю поверхность листа, но не соприкасались друг с другом. Чтобы размерить отверстия для них, можно использовать длинный карандаш, которым через горлышко отмечается центр прореза.

Для высверливания отверстия под стандартную бутылку нужна коронка с диаметром в 18 мм. С помощью дрели поочередно высверливаем все отверстия.

В отверстия вставляются обрезанные верхние части бутылок без пробок и фиксируются своими же пробками, у которых срезана верхушка. При этом получаются кольца с внутренней резьбой, отлично удерживающие отрезки бутылок.

Осталось только установить готовый кондиционер в оконный проём воронками наружу. Специалисты гарантируют понижение температуры в комнате на пять градусов.

Дополнение схемы вентилятором

Одним из очевидных минусов предыдущего устройства является то, что он лишает пользователей естественного освещения в помещении. Кроме того, в вашей местности могут быть проблемы со сквозняками. Тогда воспользуйтесь этой придумкой.

Для её воплощения подготовьте:

• устойчивый бытовой вентилятор;
• шесть бутылок из пластика;
• лист тонкого пластика или плотного картона – что найдёте;
• пластиковые хомуты-затяжки;
• нож канцелярский;
• термоклей силиконовый.

Принцип работы этого охладителя таков же, как и у предыдущей модели. Только в оконный проем его монтировать не нужно, и работать он может в любой комнате: он переносной.

С процессом изготовления в тончайших подробностях ознакомит следующая фото-инструкция:

Галерея изображений

Возьмем шесть штук пластиковых бутылок емкостью по 1,5 л одного производства. Желательно, но вовсе необязательно, подобрать тару одного цвета

Ориентируясь на верхнюю кромку этикетки, аккуратно отрезаем все, что находится ниже ее. Так поступаем со всеми бутылками

Про изнывающих от аномальной жары жителей городов европейской части России писать не буду, ибо бойан сие есть разбойанистый. Если лично Вы к ним не относитесь, или обожаете жару и прекрасно чувствуете себя среди раскалённого бетона и асфальта, то просто не читайте этот пост.

Итак, жара достала. "Настоящий" кондиционер может позволить себе не всякий, да и не только в деньгах дело. Очередь на установку сплит-систем расписана аж на месяц вперёд, а не требующий установки напольный кондиционер представляет собой аграмадную шумную дуру, которая 9-10 месяцев в году будет тупо и бесполезно занимать драгоценную площадь городской квартиры. От вентиляторов толку мало, т.к. гонят они всё тот же горячий воздух, не приносящий облегчения.

Но, как известно, новое - это хорошо забытое старое. Есть такая штука - испарительный кондиционер, который в силу простоты принципа действия вполне можно сваять своими руками. В инете встречаются описания таких самодельных кондиционеров, но предлагаемые конструкции относительно трудоёмки в изготовлении, а у современного жителя мегаполиса так мало свободного времени... Да и сверлить-пилить-строгать-красить не всяк в своей квартире осмелится.

Но выход есть! Будучи таким же занятым городским жителем, я придумал и опробовал испарительный кондиционер, который лепится из говна и палок подручных материалов буквально за 15 минут. Из инструментов понадобятся:
- руки - 2 шт.;
- отвёртка - 1 шт.
Материалы:
- вытяжной канальный вентилятор - 1 шт. (покупается на любом строительном рынке);
- гибкая гофрированная алюминиевая вентиляционная труба - 1 шт. (покупается там же)
- провод с вилкой - 1 шт. (опять-таки там же).
Общий бюджет - несколько сотен деревянных.

Вентилятор берите максимальной производительности. Я нашёл самый мощный из бытовых на 300 куб.м/ч, все более мощные были промышленные, и посему заметно дороже и шумнее. Обратите внимание, что он должен быть вытяжной, т.е. дуть в ту сторону, куда к нему стыкуется труба.

Итак. Трубу чуть растягиваем и выгибаем как показано на фотке (она прекрасно гнётся, растягивается и держит форму) . Поднятый конец трубы скотчем или саморезами прикрепляем к какой-нибудь подставке (я использовал картонную коробку из-под того же вентилятора). Подсоединяем провод к вентилятору и вставляем вентилятор в трубу.

Наливаем в трубу немного холодной воды и рыхло, неплотно укладываем в воду х/б тряпки. Когда они пропитаются водой, доливаем воду, чтобы над тряпками было чуть-чуть воды. Всего слой воды и тряпок у меня получился в треть-половину сечения трубы. Всё. Включаем!

После получаса работы, когда вода остыла, разница температур на входе и выходе трубы составляла целых 5 градусов - импровизированный кондиционер понижал температуру с 31 до 26 С! Засыпание в трубу поверх воды наскоблённого со стенок морозилки снега-льда дало ещё 1 градус. YES!!!

Вдогонку. Перетаскивать трубу с водой внутри нереально (прогибается), поэтому конструкцию имеет смысл усовершенствовать, закрепив её на какой-либо подставке. Можно тупо примотать всё скотчем к подходящей дощечке, можно придумать более изящный держатель - всё зависит от вашей фантазии.

Да, как известно, холодный воздух, будучи предоставлен сам себе, опускается вниз, поэтому выходной срез трубы имеет смысл направить немного вверх, а саму конструкцию ставить не на полу, а на столе или тумбочке, чтобы охлаждать себе не только ноги.

При диаметре трубы 150 мм, длине заполненной водой её части 450 мм и вентиляторе 300 куб.м/ч девайс мой, конечно, охладить комнату целиком оказался не в состоянии. Однако, он вполне способен создать зону комфорта вокруг рабочего места или кровати. Вот сейчас сижу за компом в приятной прохладе:)
Как повысить производительность, если нужно? Можно увеличить длину и сечение трубы, поставить более производительный вентилятор, собрать несколько девайсов в батарею. Кроме того, я ещё не экспериментировал с количеством воды и тряпок и их материалом. В общем, потенциал для совершенствования велик!

Дарю идею! Прохлада близко - всего в 15 минутах шевеления руками! :)

Вот и наступило лето, а вместе с ним и жара, от которой порой некуда деться. Холодные напитки, прохладный душ и нахождение в тени, лишь ненадолго помогают охладиться и отдохнуть от палящего солнца. Единственным наиболее действенным методом спасения от жары в это время года является кондиционер. Но не каждый может позволить себе его приобретение и установку. В такой ситуации на помощь приходит смекалка и руки, которые растут из плеч, а также немного денег и времени. Предлагаем вам узнать, как из обычного вентилятора можно сделать отличный кондиционер!

Для изготовления кондиционера своими руками, нам понадобится:
- вентилятор (любого типа),
- медная трубка
- прозрачная ПВХ трубка
- пластиковые хомуты
- аквариумная погружная помпа производительностью 600-1000л/ч
- термоящик (пенопластовый ящик)

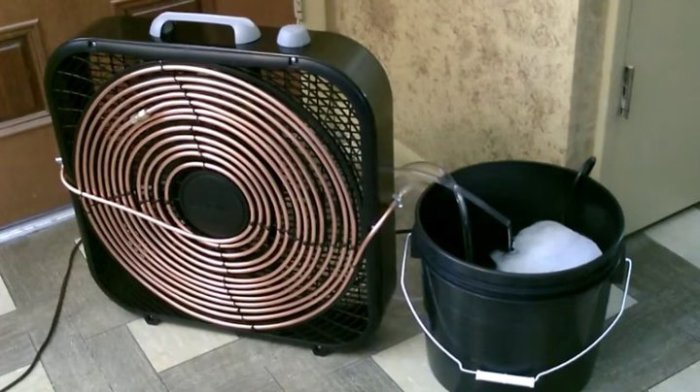

Чтобы превратить обычный вентилятор в кондиционер, достаточно только прикрепить теплообменник на решетку вентилятора, по которому будет циркулировать холодная вода, а вентилятор в свою очередь потоком воздуха будет передавать холод от теплообменника в помещение.

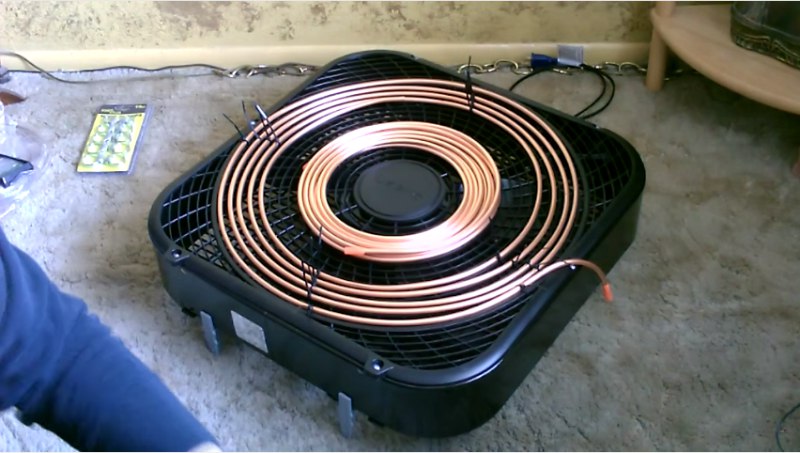

В качестве теплообменника будем использовать медную трубку 1/4" (6,35 мм) которая используется для систем кондиционирования. Длина трубки будет зависеть от размера вашего вентилятора и плотности спирали.

Разумеется, чем выше плотность спирали, тем быстрее будет происходить охлаждение, но не стоит забывать, что очень плотная спираль будет затруднять движение потока воздуха, так что здесь главное не переусердствовать. Для стандартного напольного вентилятора длина медной трубки для намотки спирали составляет 5-10м.

Крепить медную трубку к решетке вентилятора удобней всего при помощи пластиковых хомутов, но как вариант можно использовать тонкую проволоку.

Концы хомутов обрезаем, чтобы не портили внешний вид.

Для подключения помпы к теплообменнику можно использовать прозрачную ПВХ трубку с внутренним диаметром 6мм., для удобства подсоединения к теплообменнику.

Можно подбирать ПВХ трубку, по диаметру патрубка помпы, но в таком случае, необходимо будет подмотать изоленту на концы теплообменника и зафиксировать металическими хомутами.

В качестве резервуара для холодной воды, будем использовать пенопластовый ящик (термоящик) или любую другую емкость (бочка, канистра), которую желательно утеплить пенопластом.

После того как все трубки соединены, помещаем помпу и сливной шланг в термоящик. Периодически, для поддержания низкой температуры, бросаем в термоящик куски льда, аккумуляторы холода или замороженные баклажки со льдом.

Как вы видите, сделать кондиционер своими руками совсем не сложно. Разумеется,самодельный кондиционер будет уступать заводскому но, тем не менее, это достойный варианты борьбы с жарой.

Для тех кому данная конструкция кондиционера покажется сложной, предлагаем рассмотреть вариант, более простого кондиционера:

Для изготовления простейшего кондиционера, нам понадобится:

Небольшой вентилятор (настольный или автомобильный),

Термобокс (пенопластовая коробка)

Колено от пластиковой канализационной трубы

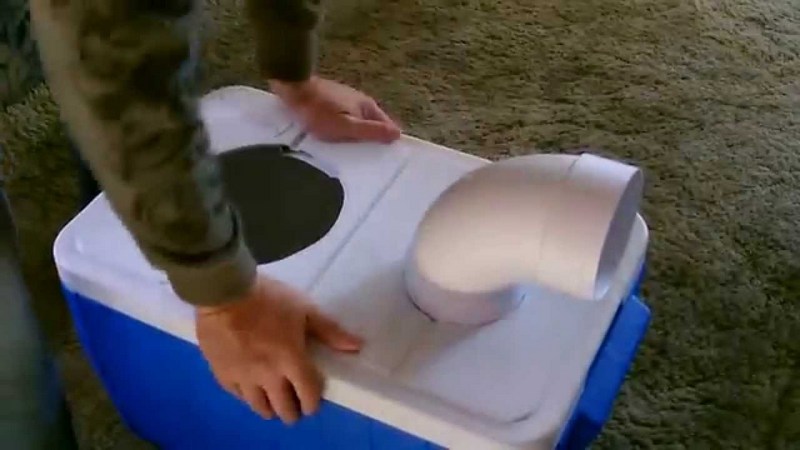

В крышке термоящика, вырезаем два отверстия. Одно отверстие для вентилятора вырезаем с тем расчетом, чтобы вентилятор не провалился. Второе отверстие вырезается впритык по диаметру колена. Само колено необходимо для направленного распределения холодного потока воздуха по комнате.

Принцип действия, самодельного кондиционера, довольно прост. В термобокс засыпается лед и накрывается крышкой (на которой установлен вентилятор). Поток воздуха, от вентилятора охлаждаясь за счет льда, будет выходить через колено, и распределяться по комнате. Температура на выходе колена составляет ниже 10 градусов, и по мере таяния льда постепенно будет повышаться. Поэтому необходимо периодически сливать талую воду и засыпать лед.

Если у вас нет термобокса, можно использовать большой пластиковый контейнер, только в данном случае, на внешних стенках будет образовываться конденсат, который будет стекать на пол. Чтобы такого не происходило пластиковый контейнер необходимо термоизолировать листовым пенопластом.

При изготовлении освежающего прибора своими руками для дома чаще всего используется принцип охлаждения поверхности при испарении воды. Многие варианты таких устройств достаточно просты, поэтому соорудить охлаждающий самодельный кондиционер дома сможет каждый при наличии минимального набора средств.

Самое простое устройство для дома

Самым простым охладительным устройством, не требующим почти никаких материальных, финансовых, временных, интеллектуальных затрат станет конструкция из вентилятора и мокрого полотенца. Полотенце набрасывается поверх механизма, воздух проходит насквозь, испаряя воду. Процесс испарения охлаждает полотенце, поэтому проходящий воздухопоток станет чуть более прохладным. Такой способ можно немного усовершенствовать, опустив конец полотенца внутрь емкости с водой.

Охладить помещение таким способом не удастся. Но для индивидуального применения будет эффективным.

Вентилятор + пластиковая тара. Вариант 1

Наиболее распространенным вариантом сооружения кондиционера из подручных средств является сочетание вентмеханизма и пластиковых бутылок с холодной водой или льдом. Понадобятся:

• вентмеханизм;
• пластмассовая или другая тара;
• лед/охлажденная вода.

Схема действий:

1. Тара наполняется холодной водой, замораживаются.
2. Охлажденная, монтируется к вентиляторной решетке либо ставится перед ней. Обязательно нужно оставить зазоры 1-2 см для циркуляции, охлаждения воздухопотока.
3. Продумать способ сбора конденсата, который обязательно будет появляться.

Воду нужно периодически менять. Можно сделать сразу два комплекта, попеременно их охлаждая.

Вентилятор + пластиковая тара. Вариант 2

• кулер;
• пластмассовая тара (три двухлитровые и три поллитровые);
• поролоновая лента.

Изготовление:

1. У двухлитровых емкостей нужно отрезать дно, просверлить внутри отверстия. В одном случае – снизу, в другом – сбоку.
2. Поролоновой лентой обмотать кулер (для фиксации, поглощения вибраций).
3. Разместить механизм между отрезанными частями так, чтобы внизу было дно бутылки с боковыми отверстиями.
4. У двух крышек от емкостей удалить дно.
5. Внутри двух поллитровых сбоку сделать отверстия, по диаметру равных горлышку.
6. Горлышко большой емкости вставить внутрь бокового отверстия маленькой, зафиксировать его внутри обрезанной крышкой (можно с помощью длинного ножа или другого инструмента).
7. Вторую, маленькую, зафиксировать с первой аналогичным способом. Теперь маленькие бутылки могут вращаться перпендикулярно своим основаниям.
8. К пластиковому коробу с кулером прикрепить третью поллитровую емкость со льдом.
9. Сверху накрыть все это двухлитровой бутылкой с двумя закрепленными маленькими.

Импровизированный самодельный кондиционер из пластмассовых бутылок готов к использованию. Воздушный поток регулируется вращением поллитровых емкостей по двум направлениям. Будет полезен маленькому помещению, при индивидуальном использовании.

Вентилятор + медная труба

Понадобятся:

• вентиляторный механизм;
• медная трубка/резиновый шланг;
• водопровод.

Схема монтажа:

1. Медную трубу/резиновый шланг примотать к защитной вентиляторной решетке, зафиксировать. Необходимо оставлять зазоры между витками трубки, шланга для свободной циркуляции, охлаждения воздуха. Не должно быть сильных перегибов.
2. Один конец медной трубки/резинового шланга присоединить к смесителю. Второй вывести в раковину. В этом положении конструкцию можно зафиксировать.
3. Открыть воду под небольшим напором.
4. Включить вентиляторный механизм.
5. Отрегулировать направление воздушного потока.

Такой агрегат способен охладить помещение среднего объема. Может быть затратным из-за большого количества подаваемой воды.

Контейнер + кулер

Необходимые материалы:

• пластиковый контейнер объемом 1,5-2 л;
• минивентилятор от компьютерного блока питания;
• гофрированный сифон из пластика;
• клеевой пистолет;
• монтажный нож.

Как сделать самодельный кондиционер, сборка конструкции:

1. Внутри крышки контейнера вырезать отверстие чуть меньшего размера, чем минивентилятор;
2. Приклеить его к крышке так, чтобы поток воздуха был направлен внутрь контейнера (с помощью горячего клея).
3. Вырезать отверстие для сифонной трубы.
4. От гофрированного сантехнического сифона отрезать 25-30 см.
5. Закрепить получившийся отрезок внутри крышки контейнера с помощью горячего пистолета.
6. Поместить внутрь контейнера лед.
7. Плотно закрыть крышку.
8. Подключить минивентилятор к сети.

Направление охлажденного воздуха можно регулировать с помощью сифона. При возможности лучше использовать большой кусок льда. Воздушный поток, попадая в контейнер сможет в нем циркулировать и больше охлаждаться. В случае с маленькими кусочками льда такой циркуляции воздуха не будет.

Направление охлажденного потока можно регулировать с помощью сифона. Лучше использовать большой кусок льда. Воздушный поток, попадая внутрь контейнера сможет циркулировать и больше охлаждаться. С маленькими кусочками льда такой циркуляции не будет.

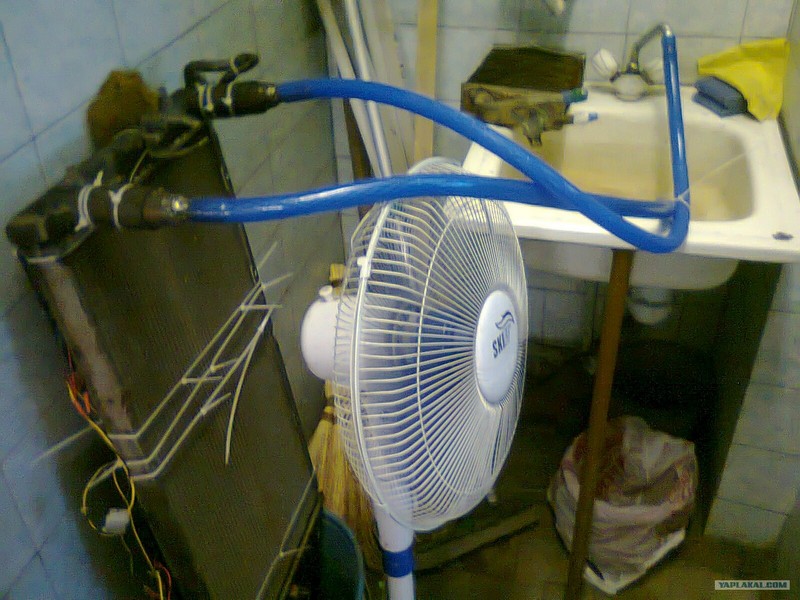

Радиатор + автовентилятор

Исходные материалы:

• автомобильный радиатор;
• автовентилятор на 12 В;
• рамка для вентиляторного механиза;
• корпус-фиксатор;
• крепления;
• резиновые трубки;
• набор хомутов;
• изолента;
• герметик;
• блок питания на 12 В.

Инструкция по устройству:

1. Выход для термодатчика радиатора предварительно закрыть плотной заглушкой.
2. Радиатор закрепить горизонтально к панели-фиксатору.
3. Зафиксировать автовентилятор так, чтобы поток воздуха был направлен от радиатора внутрь помещения.
4. При помощи хомутов установить резиновые шланги на радиаторные трубки.
5. Шланг для подачи холодной воды подключить к крану.
6. Отводной шланг разместить в раковине или ванной.
7. Под конструкцией разместить дренажную емкость.
8. Устранить воздушные пробки внутри радиаторе.
9. Подключить к электросети.

Устройство снижает температуру за счет подачи холодной воды. Время охлаждения помещения зависит от скорости работы автовентилятора, скорости подачи жидкости. Мощность невысокая, охладит небольшое помещение.

Старый холодильник + вентилятор

Необходимо:

• старый холодильник;
• пластиковая труба;
• два вентиляторных устройства;
• электролобзик;
• монтажная пена.

Процесс изготовления:

1. Вырезать внутри дверцы морозильной камеры холодильника отверстие для первого минивентилятора.
2. Закрепить так, чтобы он нагнетал воздух внутрь камеры.
3. Просверлить еще одно отверстие там же.
4. Вставить внутрь получившегося отверстия пластмассовую трубу для вывода охлажденного воздуха наружу.
5. Герметично закрыть щели монтажной пеной.
6. Для лучшего отвода тепла можно установить второй кулер, поток воздуха от которого будет направлен на конденсатор.
7. Подключить конструкцию к сети.

Импровизированный кондиционер из старой холодильной установки может стать неплохой альтернативой климатической системе. Принцип ее работы базируется на подаче фреоном тепла от испарителя к конденсатору (как и у многих кондиционеров).

Вентилятор + элементы Пельтье

Кондиционер на элементах Пельтье – спорное устройство, энергоэффективность которого мала. Выглядит как электронная двусторонняя пластина с двумя проводами. После подключения к электричеству одна сторона нагревается, другая охлаждается. Схема устройства:

1. Приобрести элементы Пельтье (4-8 шт).
2. Закрепить греющейся стороной на ребристый алюминиевый радиатор.
3. Установить радиатор так, чтобы его охлаждал свежий воздух.
4. К охлаждающимся поверхностям закрепить компьютерный кулер для нагнетания комнатного воздуха в их сторону.

Кондиционер на элементах Пельтье охлаждает температуру, расходуя при этом большое количество энергии. Половина энергозатрат – обогрев второй стороны.

Данное видео демонстрирует процесс создания, испытательные эксперименты самодельного охлаждающего механизма

Недостатки самодельного кондиционера значительно перевешивают плюсы. Прежде, чем браться за изготовление, необходимо хорошо взвесить все «за» и «против». Если конструкция из уже имеющихся вентиляторного механизма и пары бутылок нечего не будет стоить, кроме потраченного времени (охлаждение, замена емкостей), то более сложные устройства потребует некоторых материальных вложений, большого количества времени на их сборку, обустройство.

Друзья! Еще интересные материалы:

Ой! Пока нет материалов(((. Полистайте сайт еще!
