Правила сборки электрических щитов

Щит – электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующий опыт и необходимые знания. Как минимум, нужно разбираться в схемах и принципах работы модульных аппаратов – УЗО, дифавтоматов и т.п. Поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.

Многие пользователи FORUMHOUSE успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В накопилась значительная коллекция электрощитов различного назначения и успешных щитов своими руками.

Устройство распределительного щита

В этой вводной статье, с помощью пользователей форума, мы расскажем, каким должен быть правильный монтаж электрощитов и постараемся отразить важные детали, на которые следует обратить внимание, если вы решились на сборку своими руками.

Случается, что неопытные домовладельцы путают два разных вида устройств: вводной щит учета (ЩУ) и распределительный щит (ЩР). В первом случае щит (а точнее – шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и УЗО (устройство защитного отключения). Распределительный же щит, в отличие от шкафа, устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и УЗО.

Сборка ВРУ своими руками.

Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно-распределительном устройстве (ВРУ). Однако энергосбытовые организации сейчас всегда требуют расположения прибора учета электроэнергии на уличных опорах или фасаде – в пределах доступности для инспектора. Законность этого правила вызывает очень большое сомнение, но размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.

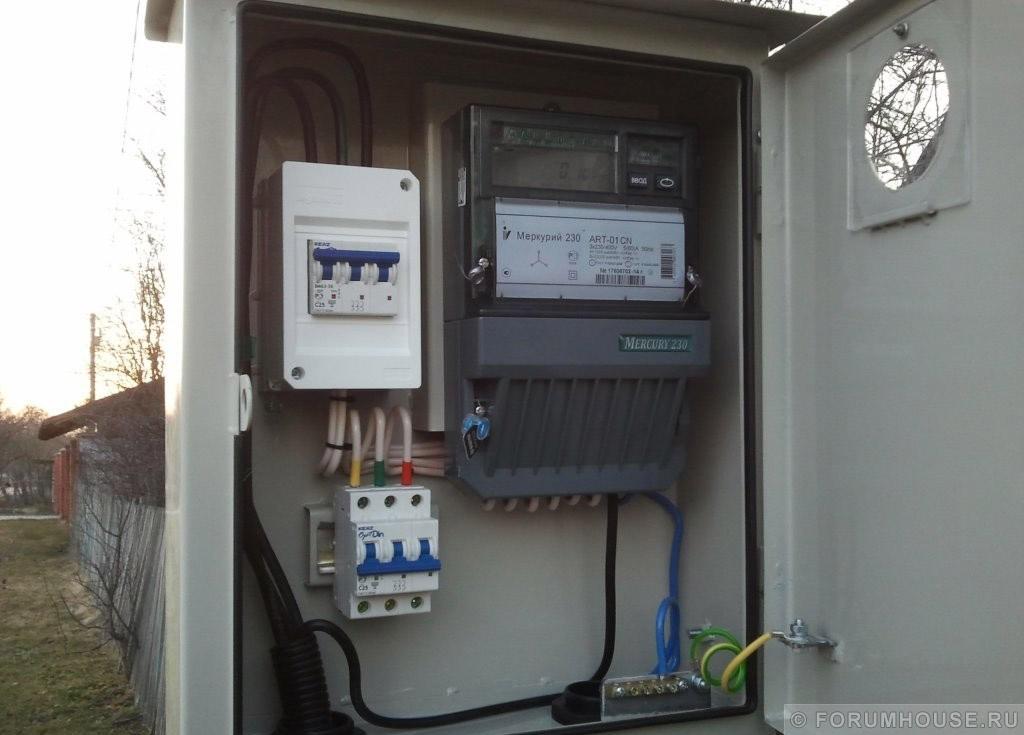

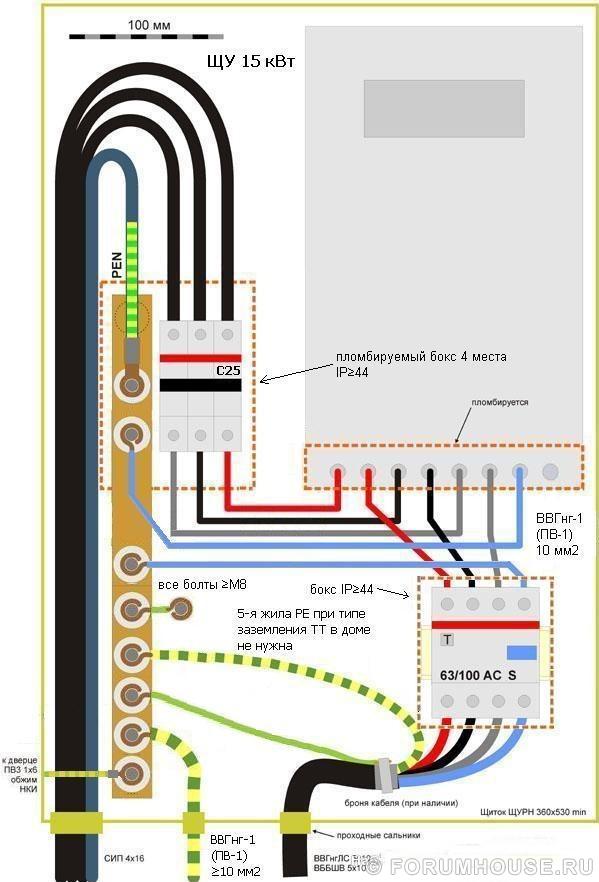

Для загородного дома с большим количеством потребителей энергии выполнить такой вариантустановки едва ли возможно: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит (автор схемы консультант форума Avs7153 Александр Свешников).

Наблюдатель :

– Минимально возможное количество контактных соединений, под пломбой – только одно критичное контактное соединение, соответственно – надежность и безопасность выше, чем в остальных схемах ЩУ с большим количеством контактных соединений!

В специальном разделе форума можно подробнее ознакомиться с вариантами от Наблюдателя.

Принцип сборки электрощита

Перед сборкой любого распределительного электрощита делается составление его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, УЗО, контакторы и т.п.), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома – это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.

Для планирования распределительного щита нужно знать :

• Суммарную потребляемую мощность всех электроприборов и отдельно – мощность энергопотребления в каждой выделенной группе – для подбора автоматов соответствующих параметров;
• Все возможные варианты нагрузки на сеть;
• Тип разводки в доме: от него зависит число идущих к щитку линий;
• И главное: какие электроприборы будут установлены в доме.

В зависимости от места использования, вы можете делать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты имеют разную маркировку.

Denverus :

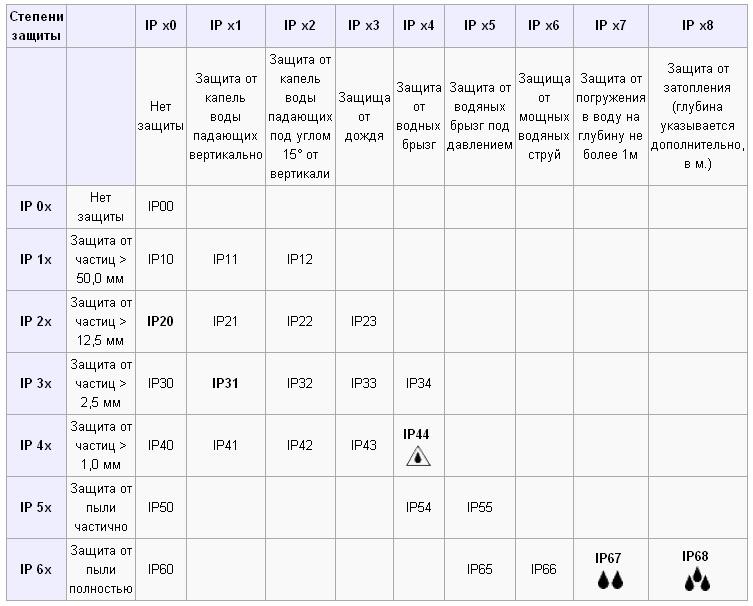

– Степень защиты щита правильно подбирать под внешние условия. Для уличного ящика, не в тропиках или Сахаре, достаточно IP54. Он может находиться в квартире – лишь бы сверху не залило. Если щит рядом с мощными системами полива, то опять же – IP65 минимум.

Пластиковые щиты чаще устанавливают на стене внутри помещений. Более прочные и стойкие к атмосферным воздействиям металлические щиты-шкафы находятся на улице. Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.

Avs7153 :

– Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) – так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии – 0.8-1.7 м от пола до клемм.

Выбор правильный модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из дешевого материала, пластмассы плохого качества, хрупкой и со временем желтеющей. Такой щиток придется самостоятельно «колхозить», дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.

Важный параметр при выборе электрощита – его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель - автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, УЗО и других устройств., легко рассчитать, какого размера щит вам потребуется.

Число модулей основных элементов щита:

• однополюсный автомат – 1 модуль;
• однофазный двухполюсный автомат – 2 модуля;
• трехполюсный автомат – 3 модуля;
• однофазное УЗО – 3 модуля;
• трехфазное УЗО – 5 модулей;
• трехфазный дифавтомат – 6-8 модулей.

Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 – на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматических устройств или УЗО. Неиспользуемые модули, для безопасности и эстетики, должны быть закрыты заглушками. Для этого применяются специальные пластиковые заглушки в электрощиток.

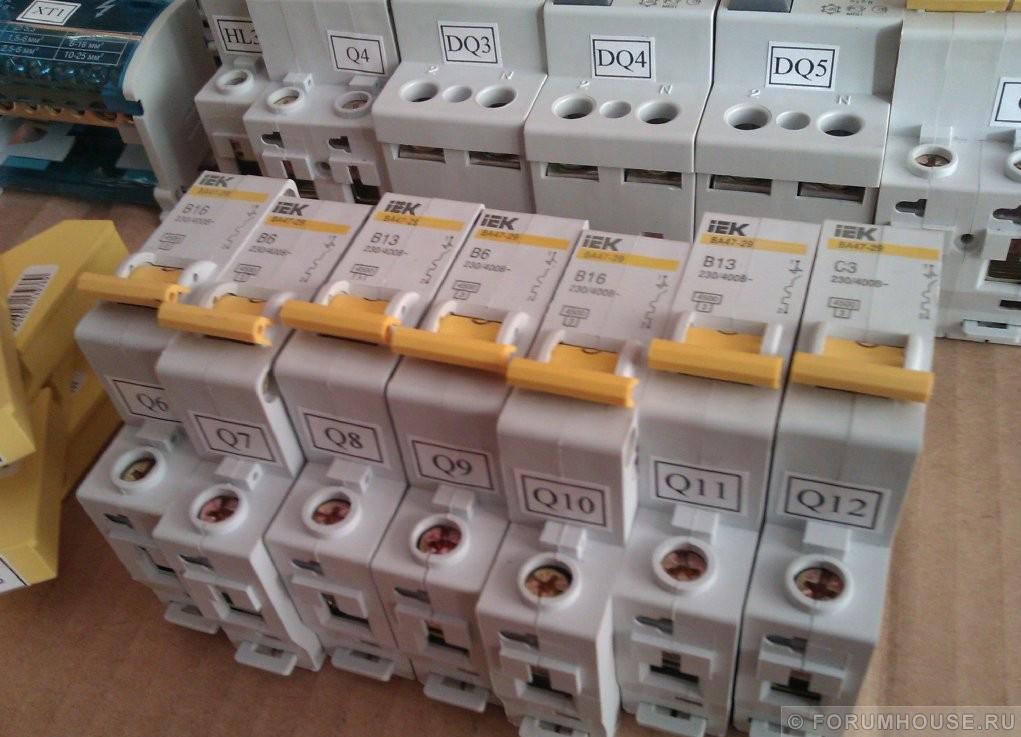

При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их для порядка заранее промаркировать в соответствии со схемой, советует Olechka . Будет наглядно и аккуратно.

Обозначения для маркировки монтажных комплектующих:

Q1, Q2,… – рубильники, автоматы; DQ1, DQ2,… – УЗО; ADQ1, ADQ2,… – ДИФы; ХТ1, ХТ2,… – кросс-модули; HL1, HL2,… – световая арматура; Х1, Х2,… – клеммы; N1, N2,… – нулевые шины, номер шины соответствует номеру УЗО; Гребенкам следует дать обозначение аббревиатурой и номером УЗО, с которого берем фазу.

Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN-рейки, на которых простым нажатием до щелчка фиксируют все автоматы и УЗО. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы «не ездили» по DIN-рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовой изоляцией.

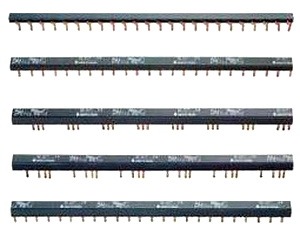

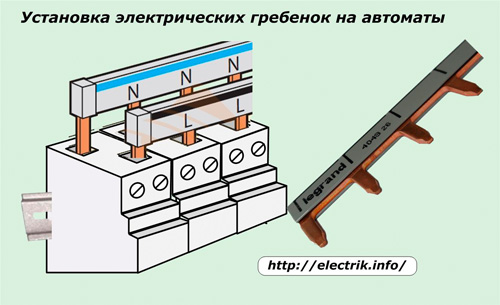

Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину-гребенку. Так или иначе, важно надежно соединять клеммы автоматики с гребенками или проводами, чтобы обеспечить хороший контакт.

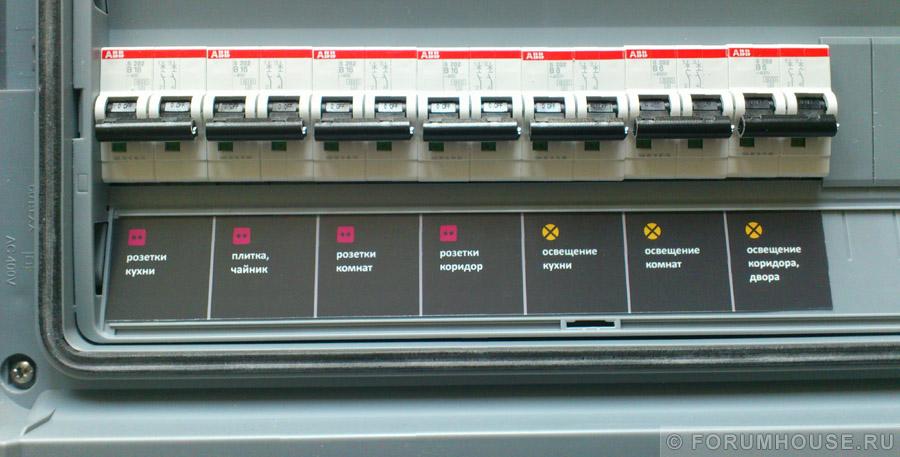

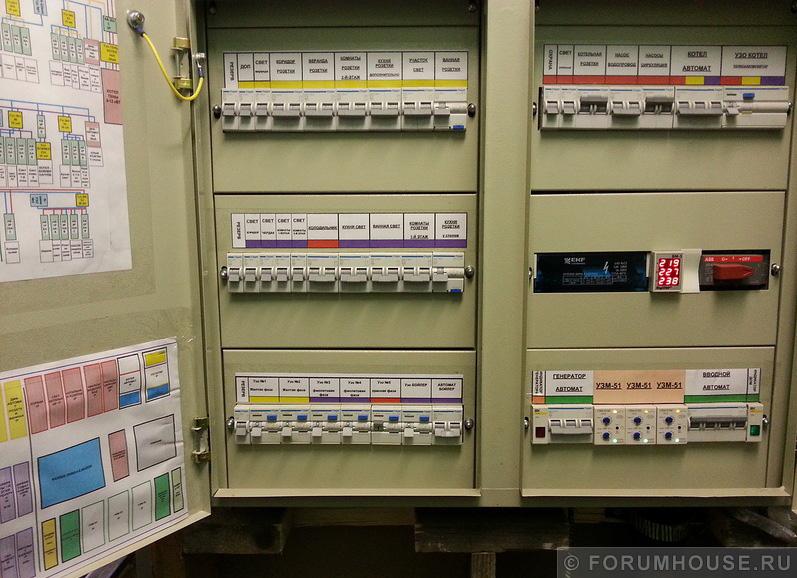

После сборки и проверки щита остается «последний штрих»: нужно подписать все оборудование. Для этого может использоваться перманентный маркер, а еще лучше – сделать простые, но красивые и информативные наклейки. Пример от нашего пользователя:

– Для крепления наклеек потребуются двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом – и у вас наклейка.

По такому же принципу можно «заламинировать» скотчем и общую схему щита и расположить ее на внутренней стороне дверцы, если это позволяет его конструкция.

Самостоятельная сборка щита и ввод его в эксплуатацию является не таким уж сложным делом. Оно вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь именно от правильной или неправильной сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.

Присоединяйтесь к обсуждению вопросов по электрощитов. Смотрите фото со ссылками на их подробную сборку. Предлагаем вам экспертную оценку щита для небольшого дачного дома, советы, рекомендации и Смотирите наше видео с рекомендациями по увеличению электрической мощности в доме с помощью инвертора, а также информация и советы по устройству электрощита.

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Есть несколько параметров, на которые нужно обратить внимание при выборе:

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а заведен внутрь. После чего следует этап приборов согласно разработанной ранее схеме подключения .

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

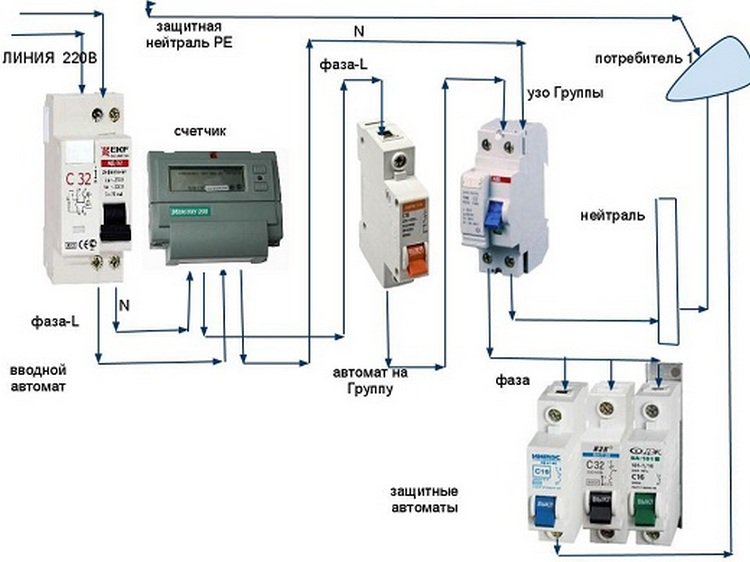

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, и необходимое количество . Все операции по установке нужно проводить только при выключенном электроснабжении.

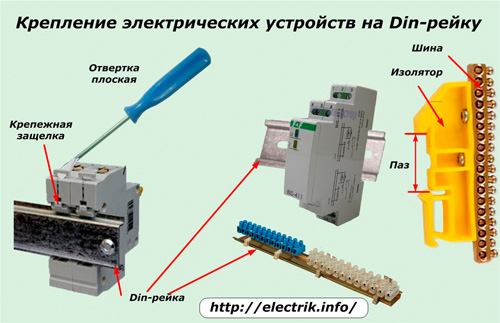

Для начала, необходимо установить DIN-рейки внутри щитка , их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

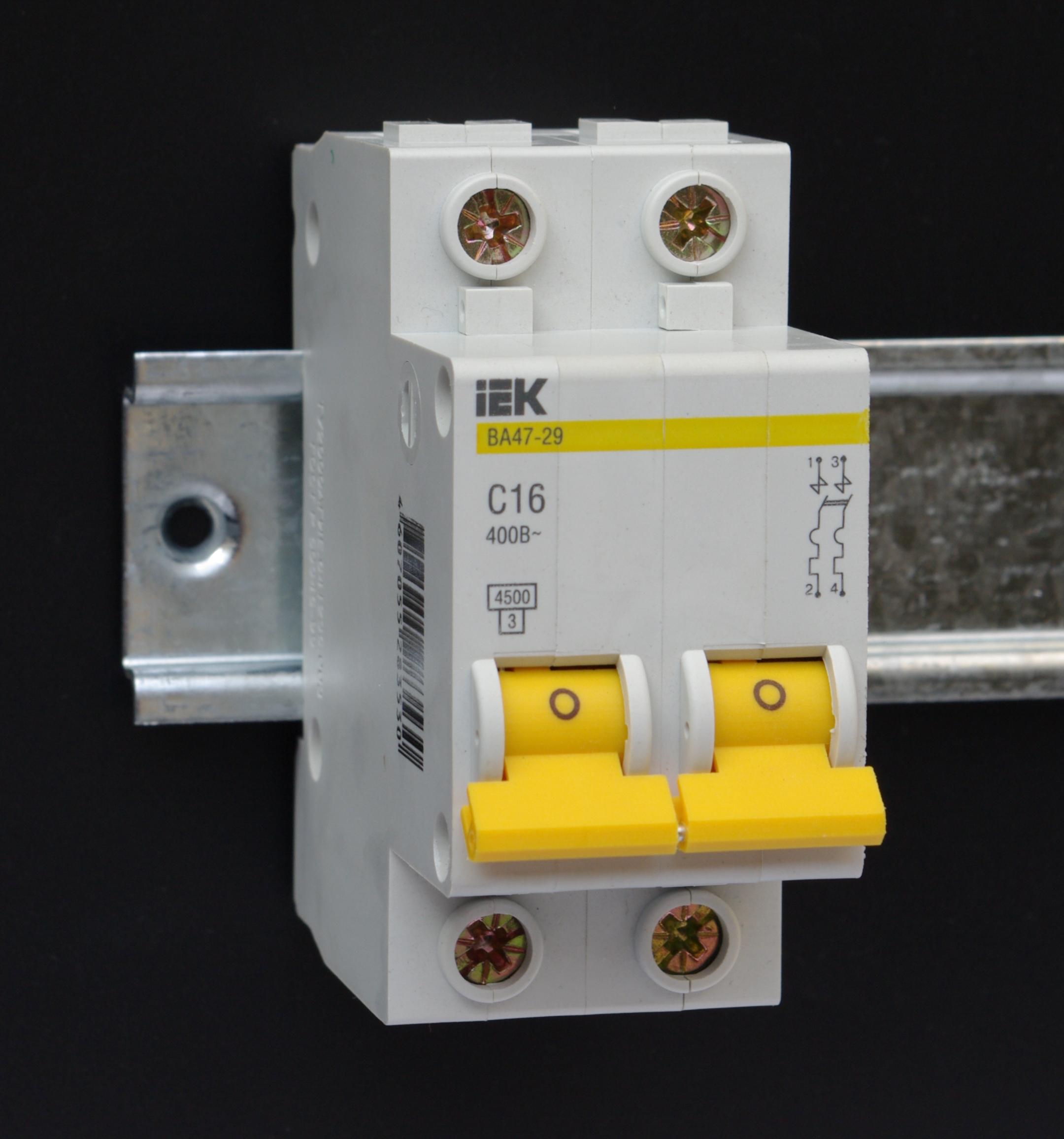

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник .

После этого необходимо установить и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса , вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить , для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».
Все нулевые провода подключаются к нулевой шине , кроме тех, которые подключаются с помощью УЗО. имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности , а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

Массовое строительство жилищного фонда и проводимая реконструкция старых зданий наталкивают владельцев квартир на необходимость самостоятельно разобраться в технологиях выполнения электротехнических работ в своих помещениях. Это позволяет создать индивидуальную электрическую систему, отвечающую конкретным запросам хозяина, а не использовать типовую схему, разработанную для среднего потребителя.

Как выбрать место расположения электрощитка

Чтобы правильно собрать электрический щиток во вновь строящейся квартире, необходимо до начала работ составить , в котором подробно предусмотреть реализацию своих потребностей внутри каждого помещения, продумать расположение светильников и выключателей к ним, количество розеток для переносных и стационарных электроприборов.

Одновременно с электрическими проводами часто приходится прокладывать трубопроводы водоснабжения, отопления, телефонные линии, антенные кабели, компьютерную сеть, сигнализацию и другие слаботочные цепи. Оптимизация маршрутов всех этих систем как раз и входит в разработку проекта.

Электрический щиток — это место, где приходящий от энергоснабжающей организации кабель подключается к электросчетчику для дальнейшего распределения электричества по потребителям квартиры через коммутационные автоматы.

Задача проекта сводится к определению наиболее подходящего места расположения вводного электрического щитка. В последнее время его принято устанавливать не на лестничной площадке, как делали в прошлом веке, а внутри квартиры. Это избавляет от доступа посторонних лиц к оборудованию и создает определенные удобства.

Обычно место расположения щитка выбирают в коридоре около входной двери на высоте уровня лица потому, что так удобно жильцам и отключать лишние потребители при выходе из квартиры. А при выполнении монтажа сокращается длина питающего кабеля.

Владельцам коттеджа и частного дома при выборе места расположения щитка следует учесть безопасную организацию вводного устройства в здание, конструкцию ответвления от воздушной ЛЭП или кабельной линии, согласовать их устройство с энергоснабжающей организацией.

Как выбрать конструкцию электрощитка

В жилых зданиях используется два вида электропроводки:

наружная, проложенная по поверхности стен;

внутренняя, спрятанная в штробах и полостях.

Под них выпускаются электрощитки, которые можно просто прикрепить к внешней стороне стены или вмонтировать внутрь ее, сделав соответствующее углубление.

Материал короба щитка предназначен для длительного срока эксплуатации. Им может быть:

• прочная пластмасса.

Внешняя и внутренняя декоративная отделка, выполненная различными оттенками цвета, позволяет сделать качественный выбор под дизайн любого помещения.

Внутри щитка расположены ответственные аппараты. Доступ к ним посторонним людям и детям должен быть ограничен закрытием дверцы на замок, ключ от которого необходимо хранить в отдельном месте. Для наблюдения за показаниями счетчика достаточно иметь окошко на дверце.

Практическое большинство современных щитков выпускается для удобного и надежного размещения электрических аппаратов на . Такие конструкции и следует использовать. Они значительно экономят место и позволяют легко демонтировать неисправное устройство.

Для закрепления автомата достаточно приставить его задним пазом к рейке, оттянуть отверткой крепежную защелку, немного надавить на корпус и отпустить фиксатор. Снятие производится в обратном порядке.

Как выполнить внутренний монтаж

Больное место большинства не профессионально собранных схем — это сплошной клубок перемешанных проводов, в котором сложно разбираться даже хорошим специалистам. Внутренний монтаж необходимо продумывать заранее.

Для этого вводной кабель желательно завести со своей стороны сверху или сбоку, а отходящие — с противоположной. Этот прием также позволяет экономить кабельную длину.

При монтаже желательно придерживаться , приведенной в качестве примера для вводного кабеля. Когда это невозможно выполнить, то окончания жил подписывают не выцветающим маркером или черными чернилами на основе дихлорэтана.

Шины для рабочего и защитного нуля располагают сбоку, обеспечивая свободный доступ к ним. Использование специальных конструкций клеммников для шин в корпусе облегчает монтаж, делает его более понятным.

Когда вместо УЗО с автоматическим выключателем применяется дифференциальный автомат, то рабочий ноль после него выводится непосредственно в кабель нагрузки, а не на сборную шину. Иначе алгоритм работы дифавтомата будет изменен, схема станет работать неправильно.

Конструктивное выполнение защитных автоматов требует установки их в вертикальное положение с вводными контактами сверху. При другом размещении они работают, но их ресурс сокращается. Только известные бренды компаний, таких как Siemens либо Legrand позволяют произвольно ориентировать дорогие модели своей продукции.

Подключение входящих проводов к автоматам выполняют на верхние контакты, а отходящих цепей — на нижние. Так принято по этикету электриков: облегчается поиск возникающих неисправностей внутри схемы.

Кроме того, у конструкций большинства автоматов неподвижные контакты расположены сверху. Около них размещены дугогасительные устройства и подвижная контактная часть. Прохождение тока снизу вверх может вызвать потери электроэнергии.

В любом случае главным принципом монтажа должно быть полное однообразие способов соединения проводников на всех элементах внутри корпуса щитка.

На одну клемму допускается подключение только двух жил. Большее количество может со временем ослабить электрический контакт, поэтому оно запрещено правилами.

Для соединения автоматов между собой многие электрики изготавливают перемычки. Эстетичный вид и надежное подключение обеспечивают электрические гребенки , которые выпускают производители автоматических выключателей. Они ускоряют монтаж, экономят место для проводов.

Все работы внутри щитка выполняется по утвержденной схеме электрических подключений, экземпляр которой необходимо иметь всегда под рукой. Часто ее бывает удобно наклеить на дверцу с внутренней стороны. При этом все монтажные соединения схемы переносят маркировкой на действующее оборудование.

Каждый элемент работающей схемы должен быть подписан так, чтобы было ясно его назначение даже при беглом взгляде. Для этого можно набрать текст на компьютере и распечатать на принтере небольшие пояснительные надписи.

Когда места для подобных ярлыков нет, то на все оборудование наносят яркое цифровое обозначение, а на дверцу приклеивают поясняющую таблицу с подробной расшифровкой необходимой информации. Такой листок удобно хранить около электрического щитка.

Подробная документация, четкая маркировка и понятный монтаж повышают надежность эксплуатации электрооборудования, придают электрощитку эстетичный вид, обеспечивают быстрое устранение возникающих неисправностей.

После окончания монтажных работ обязательно проводится осмотр всего установленного оборудования, прожимаются места электрических соединений и крепления элементов, выполняется правильность монтажа и замеряется полностью собранных цепочек. Только после этого допускается пробное включение под нагрузку и опробование в работе.

В процессе эксплуатации необходимо выполнять периодические профилактические осмотры и проверку состояния резьбовых соединений в клеммах. Это станет гарантией надежной работы в течение длительного времени.

В квартире современного человека работает огромное количество электроприборов, которые создают большую нагрузку на сеть.

Для обеспечения повышенной электробезопасности можно установить индивидуальный электрощиток в квартире или доме, это позволит раздельно управлять электроприборами.

Сделать это можно вполне самостоятельно, например, во время ремонта или после замены старой проводки.

Обычный электрощиток для квартиры содержит не так много элементов, и собрать его может практически кто угодно. В состав электрощита входят:

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке .

Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ

• К щитку должна прилагаться техническая документация , в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
• Щиток должен иметь знак электрической безопасности с указанным напряжением.
• Материалы, из которых изготовлен щиток, должны быть негорючими . Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
• должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
• Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы. Шины должны быть промаркированы по правилам ПУЭ .
• Электрощиток должен быть заземлен , это относится как корпусу, так и к его дверцам.
• Дверцы электрощитка должны предусматривать элементы для опломбирования.
• Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
• Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Следуя правилам, описанным в ПУЭ и ГОСТ, можно установить электрощит самостоятельно, для этого нужно разработать схему подключения.

Схема сборки и подключения

Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.

Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S .

ТN-С – старый тип энергоснабжения , включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

ТN-S, ТN-С-S — это более современные системы снабжения , используют трёхжильный для и раздельный кабель для нуля и заземления в щите на этаже.


Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат .

После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614 , а также все потребители тока, которые к ним подключены.

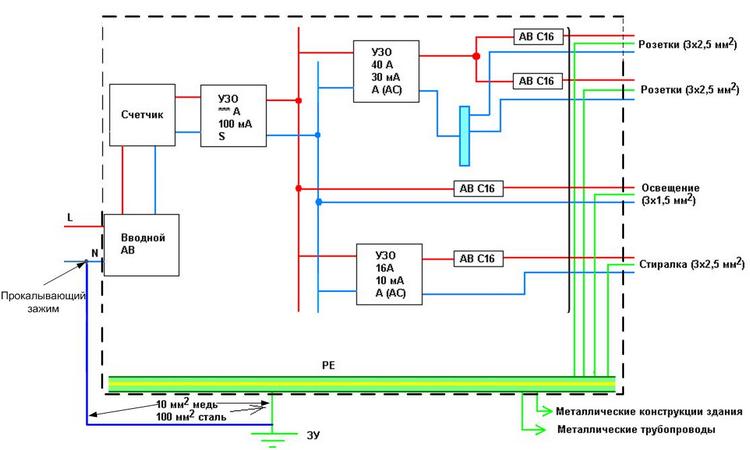

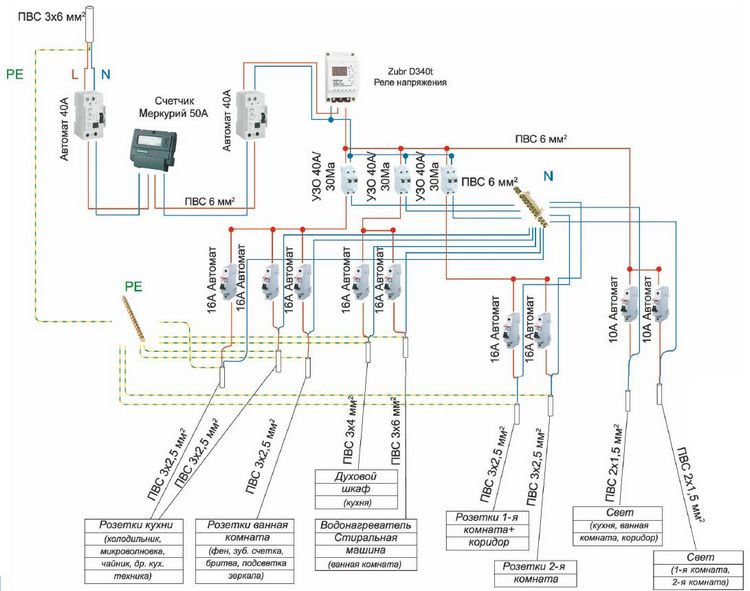

Схема сборки и подключения электрощита в квартире:

Используя схему подключения, можно начинать монтаж электрощитка.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка . Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка , то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще , все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов , а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении . Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов .

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ , а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.

Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.

Виды щитов

Электрические щиты можно разделить на виды по материалу изготовления:

• Металлические.
• Пластиковые.

Кроме этого щиты разделяют на виды по конструктивному исполнению:

• Накладные.
• Встроенные.

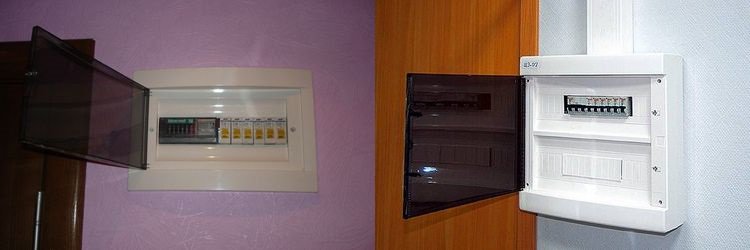

На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.

Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.

Электрический щит включает в себя:

• Корпус.
• Клемники.

Правила

Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.

Требования и правила сборки электрических щитов:

• Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
• Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
• На корпусе щита должно быть обозначение с указанием номинального напряжения.
• Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
• Корпус и дверцы подключаются к заземлению в обязательном порядке.
• Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
• При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.

• Подключение кабеля ввода:

— Кабель ввода питания подключить к верхним клеммам основного автомата.
— Жилу заземления подключить на заземляющую шину.
от автомата подключить на счетчик.

• Заключительный этап:

— После окончания работы произвести проверку работы системы, поочередно подключая линии с нагрузками.
— При отсутствии проблем питание подключить полностью.
— Маркировать автоматы.
— Установить на место дверцу электрощита и приклеить на нее схему с внутренней стороны.

Правильная сборка электрощитов дает гарантию исправного многолетнего функционирования. При выборе элементов щита не рекомендуется останавливаться на дешевых моделях. Только качественные составляющие электрощита могут обеспечить электробезопасность.

Особенности сборки электрощитов

Некоторые мастера, заземление соединяют с нулевым проводом. В таком случае при отгорании нулевого проводника в электрощите, на корпус электрического устройства может прийти напряжение 220 вольт, что создаст опасность для человека. Поэтому такое соединение запрещается.

Состоит из трех разноцветных жил. Фазный проводник может быть коричневым, красным или белым. Его соединяют с вводом автомата защиты. Ноль (провод синего цвета) соединяют с нулевой шиной. Желтый проводник с зеленой полоской подключают на колодку заземления. В помещениях производится подобное подключение. Отличие состоит в том, что провод фазы подключается к автомату с нижней стороны.

Сборку электрощитов произвести значительно проще, если весь ряд автоматов в верхней части соединить друг с другом специальными шинопроводниками, которые называют « ». При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм 2 . Соединение такими гребенками намного надежнее, чем проводниками. Гребенки по невысокой цене продаются из-за малого сечения жилы, об этом не следует забывать.

Удобным вариантом подключения является разделение автоматов на отдельные контуры. При аварии можно всегда отключить один контур, не затрагивая работу других контуров.

• Розетки по отдельным комнатам.
• Приборы освещения по комнатам.
• Отдельные ветки для подключения электроплиты, стиральной машины, водонагревателя и т.д.

Наиболее мощные автоматические выключатели монтируются ближе к основному автомату. В частном доме нередко используется трехфазный ввод питания, в отличие от городских квартир. В таком случае автомат ввода должен быть 4-полюсной конструкции для возможности полного отключения всей электропроводки. Все фазы маркируются по цвету для облегчения установки и обслуживания.

Сборка электрощитов 3-фазного питания в частных постройках осуществляется с равномерным распределением по фазам, во избежание возникновения перекоса фаз, так как потребителями могут являться мощные бытовые устройства, розетки, освещение. Отдельными цепями подключаются потребители, требующие для работы три фазы.

Сборка электрощитов должна обеспечивать:

• Возможность обесточивания всей сети.
• Контроль потребления электроэнергии.
• Защита от удара током и перегрузок.
