Обновлено 19.09.2015. Всем привет. В прошлой статье мы с Вами рассмотрели устойство для восстановления микроконтроллеров Atmega fusebit doctor (Шаг №7). Сегодня мы рассмотрим еще одно не менее важное а даже более полезное устройство UART-USB преобразователь на микроконтроллере ATtiny2313. Если Вы увлекаетесь электроникой и прикладным программированием, то данный девайс станет вашим верным инструментом для наладки проектируемого устройства и передачи данных на компьютер. Что такое интерфейс UART Вы можете ознакомится в статье № 40. А вот сам преобразователь нам необходим что бы мы смогли связать ПК и наше устройство, для наладки и передачи данных. Такая необходимость всегда возникает перед разработчиком, так что будьте готовы обзавестись ним. Конечно очень просто передать на COM порт (RS232) или LPT, но не у всех есть данный порт например ноутбуки.

Есть много преобразователей, например на схеме MAX232 (RS232-UART) и другие. Но мы с Вами рассмотрим преобразователь на микроконтроллере. Если Вы увлекаетесь электроникой и прикладным программированием, то данный девайс станет вашим верным инструментом. Ниже приведена схема преобразователя. Даная схема и драйвера были взяты из следующего ресурса http://www.recursion.jp/prose/avrcdc/ , где описываются различные варианты передачи данных на ПК, а также драйверы и открытые исходники предоставленные неким автором Osamu Tamura.

Слева UART - USB преобразователь. Как видим из схемы на ней линии передачи/приема данных TXD/RXD, резисторы R4 — ограничитель тока, R5 — защита TXD от короткого на землю, стабилитроны на схеме для защиты сигнальных линий, резистор R1 – питание на линии, С3 – сглаживает помехи, R2 R3 — токоограничители. Сам микроконтроллер ATtiny2313 в роли преобразователя. Скорость передачи конфигурируется автоматически и равняется от 600 — 38400bps, стандарт протокола 8N1. Сборка не представляет сложности все исходники, шаблоны платы, все в свободном доступе на данном ресурсе. Ниже представлены фото моей сборки этого девайса:

На схеме присутствует интерфейс для внутрисхемного программирования (5-ть штырьков внизу и 1 возле микроконтроллера).

Добавлю инфомацию, от себя для проверки на работоспособность некоторых деталей:
- стабилитрон, для его проверки на целостность анод на минус, — плюс через 10кОм на катод, подаем 5 В – должны получитьь заданное падение напряжения;
- проверяем генератор тактовой частоты – здесь необходимо в микроконтроллере выставит фьюз CKOUT,т.е. разрешить выводить меандр задающего генератора на ножу 6 (мк ATtiny2313 – PD2). Меряем частоту. Также можно измерить напряжение, которое должн быть = половине питания = 2,86В. (у меня было так). Помните мк работает от внешнего генератора, поэтому заливаете сначала программу, а потом меняете фьюзы на внешний генератор.

Дальнейший шаг наладки этого устройства – установить драйвер на компьютер — «Virtual Communications Port» для Win — качаем архив avrcdc_inf.zip. В даном архиве 4-ри папки: raw - для (Windows 2000/XP), w2k - для Windows 2000 (bulk mode only), xpvista7 - для Windows XP/Vista/7 x32, vista64 - для Windows Vista x64. Драйвер выбирается после подключения нашего устройства. Вообщем стандартная схема. Далее для загрузки прошивки в наш контроллер качаем cdc232.2011-06-24.zip, где и выбираем прошивку под наш контроллер. Выставляем фьюзы H = 0xCD, L=0xFF. Все готово. Ниже схема взаимодействия преобразователя и ПК.

Устройство работате следующем образом: при подключении к ПК появляется виртуальный COM- порт. Далее происходит передача по интерфейсу RS232C , без упраляющих линий DTR, DTS, RTS, CTS.
После этого необходимо проверить работоспособность с помощью программы Terminal — качаем там же. Результат работы преобразователя можно просмотреть на примере с DoctorAVR и контроллера сбора данных (логгера).

В следующей статье№9 рассмотрим основу работы барьера на микроконтролере, программную и аппаратную часть. На этом все. Всем пока.

Большинство устройств блога сайт работает с UART . И это закономерно — UART очень простой и не требовательный протокол. С ним легко работать как со стороны микроконтроллера, так и со стороны PC. Но есть один минус в использовании UART. Подавляющее большинство микроконтроллеров имеют UART у себя «на борту», а вот с PC ситуация немного хуже. Интерфейс UART является родным для COM порта (в варианте RS232), но в силу растущих требований к периферии компьютера, COM порт начинает себя изживать. Это происходит по причине малой скорости, невозможности расширения и т.д. В ноутбуках он уже давно пропал, как класс портов. Идет очередь стационарных компьютеров…
Но не все так плохо. Есть выход из положения! Многие производители разработали и выпускают микросхемы-преобразователи (мосты) USB – UART. Принцип их работы такой. На PC ставиться специальный драйвер, который создает виртуальный COM порт в системе. Для программ PC этот порт ни чем не отличается от обычного COM порта – подмены они «не замечают». Любые сообщения в этот виртуальный порт преобразовываются в посылки USB протокола. Подключенная к USB порту микросхема-преобразователь принимает эти посылки и формирует сигналы UART. Из популярных и доступных микросхем можно назвать FT232 и PL-2303 (а еще есть OTI006858 и CP2102).

Теперь переходим поближе к теме вопроса.
Итак, мы поняли, что нам нужен преобразователь USB – UART. Заиметь его можно несколькими способами:
1 Купить нужную микросхему и спаять устройство самому. Если Вы собираете какое либо устройство, будет удобно если преобразователь будет интегрирован в устройство. Если погуглить, то найдется много схем таких преобразователей – вытравить плату и собрать преобразователь не будет проблемой.
2 Купить уже готовый преобразователь. Тоже не плохой вариант. Таких устройств в продаже хватает с избытком. В разном форм-факторе, в разной цене – выбирайте на любой вкус!
3 Есть еще вариант – альтернативный. Согласен – он не всегда может быть приемлем, но все-таки… Можно «позаимствовать» преобразователь с другого устройства.

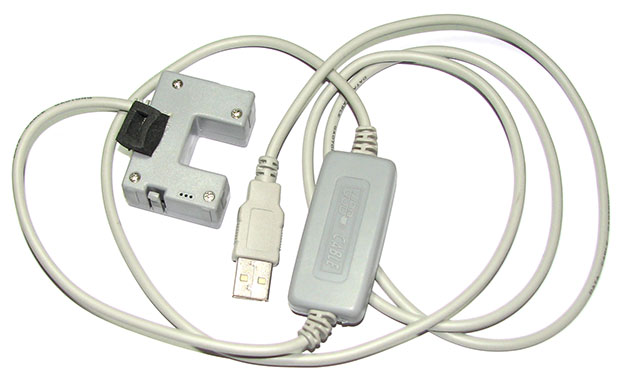

В этой статье я предлагаю использовать в качестве преобразователя USB — UART шнурок для мобильного телефона (Data Cable ). Почему именно шнурок для мобильного? Сейчас объясню.
Некоторое время назад для связи мобильного телефона с компьютером очень широко использовался UART протокол. Причины широкого распространения понятны – производителям нужен был дешевый и распространенный канал связи с PC. Им мог стать или COM порт, или USB. На то время работать с USB было дорого и не выгодно – победил COM. Мобильные телефоны выдавали «во вне» UART сигнал, а шнурки Data Cable преобразовывали его для COM или USB порта. В наше время электроника шагнула далеко вперед и USB в микропроцессорах мобильных телефонов стали обязательны. Шнурки для современных телефонов заменяются обычными USB удлинителями.
И вот мы подбираемся к самой интересной части. Телефоны появляются новые, старые шнурки-преобразователи становятся никому не нужными, а значит, продавцы стремятся за любые деньги от них избавиться. Цены на эти старые залежалые шнурки становятся просто смешными. Вот и мне попались на глаза эти коробочки со шнурками за такие деньги, что я не удержался и купил два. Сейчас расскажу, что нужно делать, чтобы сделать из такого шнурка полноценный преобразователь USB UART .

Для начала, нужно купить этот самый шнурок.

Не все шнурки подходят. Предварительно нужно погуглить на предмет названий шнурков, которые имеют преобразователь. Визуально нужно искать шнур с коробочкой посредине.

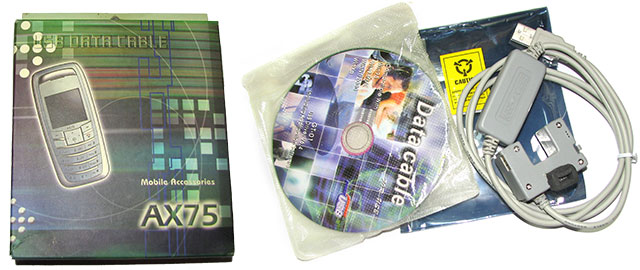

Вот упаковочная коробка и ее содержимое.

В комплект входит сам шнур и диск с драйверами. Диск сразу можно выбросить – там такой сборник мусора, что найти что-то нужное проблематично. Берем сам шнурок .

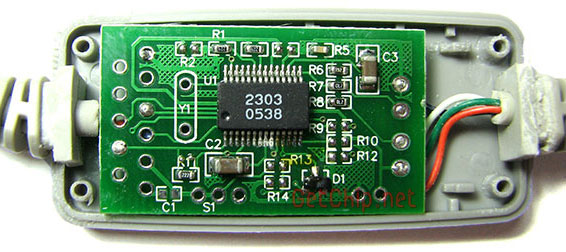

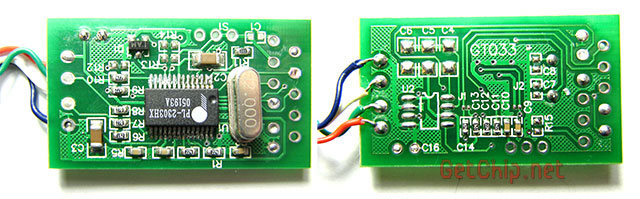

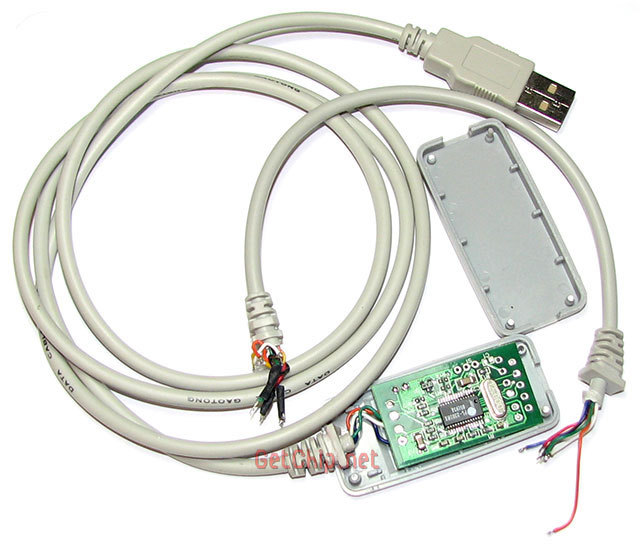

Теперь внимательней рассмотрим плату преобразователя.

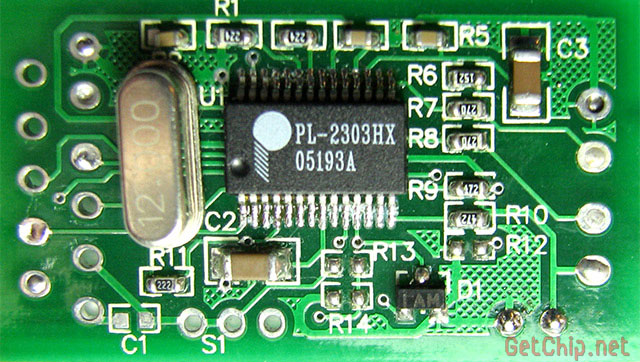

В результате рассмотрения обнаруживаем микросхему Prolific PL-2303HX .

В 90% случаев в подобных шнурках мы увидим именно эту микросхему. Причина – ее дешевизна. Более того, эта микросхема будет стоять и в большинстве преобразователей USB – UART, которые Вы купите в магазине. Очень редко встретите FT232, так как она дороже и в дешевых китайских шнурках ее нет (разве что шнур какой-то фирменный попадется). Если Вам попался FT232RL – считайте повезло, на таком шнурке можно и программатор забабахать (FT232RL может работать в битбанг режиме).

Обратите внимание! Можно на плате найти клон Prolific. Такой, например, стоял во втором, из купленных мною шнурков.

Плата та же, обвеска та же, но кристалл явно не Prolific (судя по внешнему виду более дешевый клон). Настораживает отсутствие кварца, но плата работает (подозреваю, что работает от внутреннего RC генератора – это не очень гуд). В любом случае такие микросхемы полный аналог (по крайней мере по ногам) Prolific.

(Visited 42 392 times, 1 visits today)

Ремонт любой сложной электронной техники, в настоящее время можно условно разделить на два варианта: либо программный ремонт, “софтовый”, либо ремонт аппаратный, на уровне “железа”. Если первый подразумевает собой просто настройку аппарата, которую способен выполнить любой пользователь знакомый с техникой, в случае если по каким-либо причинам его настройки сбились в процессе эксплуатации.

Ремонт аппаратный - это чаще всего пайка, замена определенных радиодеталей которые вышли из строя по различным причинам. Будь то перегрев, например из-за набившейся пыли в корпусе устройства, и как следствие худшая теплоотдача, или же попадание влаги и в результате короткое замыкание. Либо то-же самое, любимое всеми мастерами КЗ устроенное на плате поселившимися насекомыми в корпусе устройства), а следы их деятельности, на платах, встречаются нередко.

Но существует и третий вид ремонта, обычно применительно к цифровой технике, в котором эти два вида ремонта бывают совмещены - это перепрошивка устройства. И если смартфон или планшет мы можем перепрошить просто подключив его к компьютеру по USB кабелю, то например, с роутером, материнской платой или видеокартой такой способ не пройдет. Все они содержат в своем составе Flash память, специальную микросхему, обычно 24 или 25 серии, в которой и хранится наша прошивка.

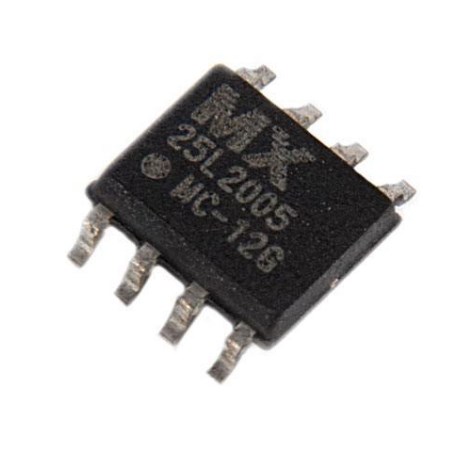

Микросхема памяти 25 серия

С материнскими платами и видеокартами обычно все просто - нужен программатор Flash и EEPROM памяти, например простой и дешевый CH341A о котором и пойдет речь, как одном из вариантов для решения нашей проблемы. Также для прошивания памяти без выпаивания будет нужна специальная клипса, для прошивания микросхем в корпусе SO-8 или SO-16. У меня есть обе клипсы в моей домашней мастерской.

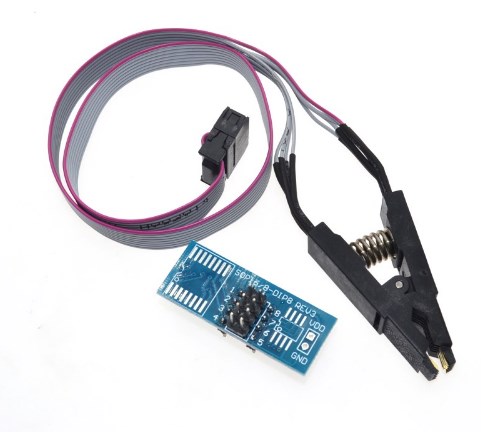

Клипса для прошивания SO-8

Первая из них, для микросхем в корпусе SO-8, обычно бывает нужна во много раз чаще, чем вторая, для микросхем в корпусе SO-16. Которая пригодилась мне всего один раз для перепрошивки роутера Zyxel, они же, к слову сказать, так как считают себя известным брендом, оригинальничают и ставят иногда микросхемы в подобных корпусах SO-16, и хорошо еще если не микросхемы 29 серии, кто в теме - тот сразу поймет.

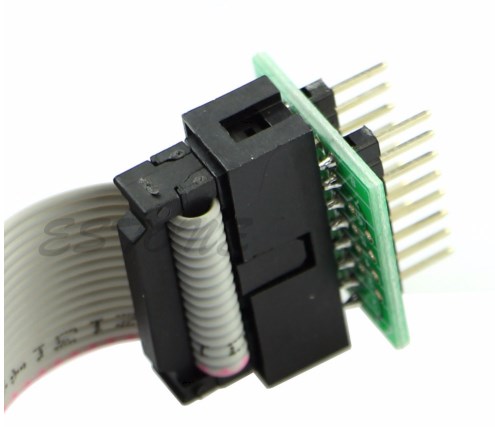

Разъем клипсы SO-16

Дело в том, что для того чтобы прошить микросхему 29 серии, нам необходим намного более дорогой программатор - MiniPro TL866A, который у меня также есть, но нет ни переходника с корпуса Dip на данный корпус, который имеет очень частое расположение ножек, и по сравнению с пайкой которого паять микросхему в SMD корпусе, те же SO-8 или SO-16 - детская забава. Так вот, мне на ремонт достался как раз роутер Zyxel с микросхемой 29 серии. В первый раз когда я ремонтировал предыдущий роутер Zyxel, микросхема была последовательной памяти, 25 серия, пусть и в корпусе SO-16. Тогда, как вы понимаете, выполнить ремонт было в разы проще.

Микросхема памяти 29 серии

Так как же все-таки мы можем восстановить роутер, если нам “повезло” и у нас стоит именно такая микросхема 29 серии? Производители роутеров, в данном случае, предусматривают аварийное перепрошивание через TFTP сервер. Но проблема в том, что иногда у нас бывает затерт загрузочный раздел в памяти микросхемы, который называется U-Boot. В таком случае вам подойдет вариант прошивки памяти роутера по определенным адресам, которые вы должны будете найти самостоятельно на специализированных форумах по перепрошивке роутеров. Но обычно все бывает намного проще - прошивка сбилась, данные необходимые для работы роутера в штатном режиме потеряны, но загрузочная область и калибровочная область целы. В Таком случае будет нужен простой и дешевый адаптер USB-TTL, стоимость которого на Али экспресс составляет всего порядка 40 рублей.

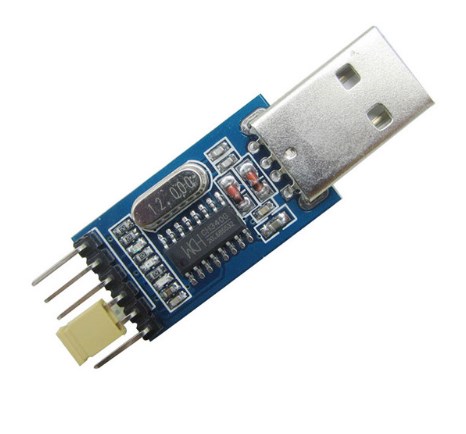

Адаптер USB-TTL

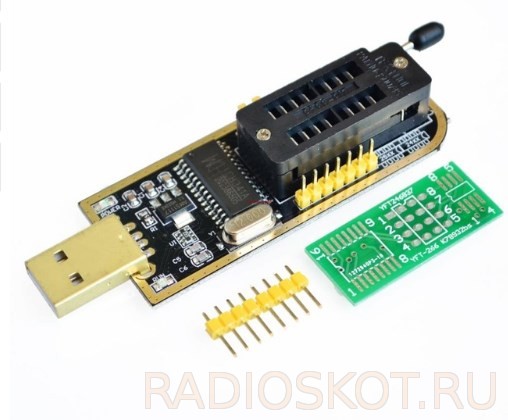

Также подойдет адаптер на микросхеме CH340A, который используется для заливки скетчей в плату Ардуино Pro mini, которая не имеет распаянного на плате загрузчика CH340A. Так-же подойдут адаптеры на базе pl2303, либо программатор Flash и EEPROM памяти CH341A, про который уже писал выше, и который может после перестановки перемычки работать в режиме USB-UART адаптера.

Программатор Flash и EEPROM памяти + USB-TTL

В крайнем случае можно будет воспользоваться кабелем для прошивания от старого мобильного телефона, также содержащим конвертер USB-COM, только нужно будет обязательно согласовать уровни по питанию. Питание с адаптера необходимо брать строго 3.3 вольта, никаких 5 вольт, которые он может выдавать, с определенного пина. Итак, допустим у нас есть этот адаптер, (вернее любой из перечисленных выше), мы установили для него драйвер, зашли в диспетчер устройств в Windows и определили, какому номеру СОМ порта соответствует наш адаптер. А данный адаптер это и есть не что иное, как виртуальный СОМ порт в вашей системе.

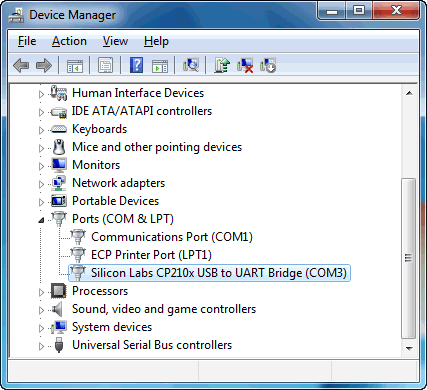

Ищем номер СОМ порта

Затем нам нужна какая-либо программа - терминал, в которой с помощью консольных команд, мы и будем восстанавливать наш роутер перепрошивая его. Но перепрошивать роутер мы будем не через данный адаптер, адаптер используется только для управления процессом прошивки. Как же в данном случае мы прошьем роутер? Существуют, конечно, варианты прошивки роутера через его процессор ARM по интерфейсу JTAG, и у меня есть и этот программатор, приобретенный на Али экспресс - это программатор Wiggler, подключаемый по LPT интерфейсу, но попробовав разобраться с ним решил, что способ перепрошивки с помощью TFTP сервера намного проще.

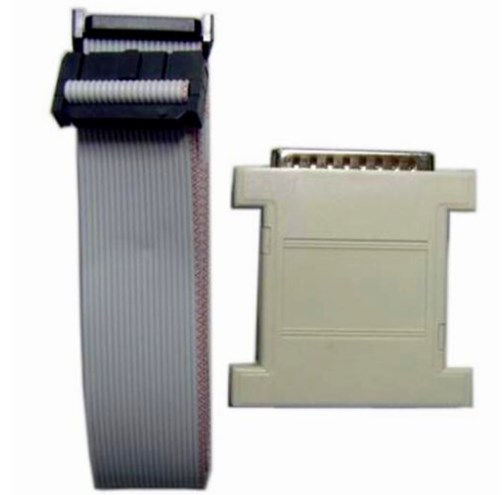

Программатор JTAG Wiggler

Разберем подробнее данный, более простой вариант, для которого JTAG программатор не нужен, это перепрошивка, как уже писал выше, через TFTP сервер. Для этого нам потребуется, подключить наш адаптер USB-UART к 4 пинам на плате роутера. Правда иногда бывает так, что производитель контактные площадки и дорожки развел, а сами пины не впаял. В таком случае можно самостоятельно впаять гребенку состоящую из 4 пинов, приобретенную в радиомагазине либо выпаянную с донорской материнской платы или какого другого устройства.

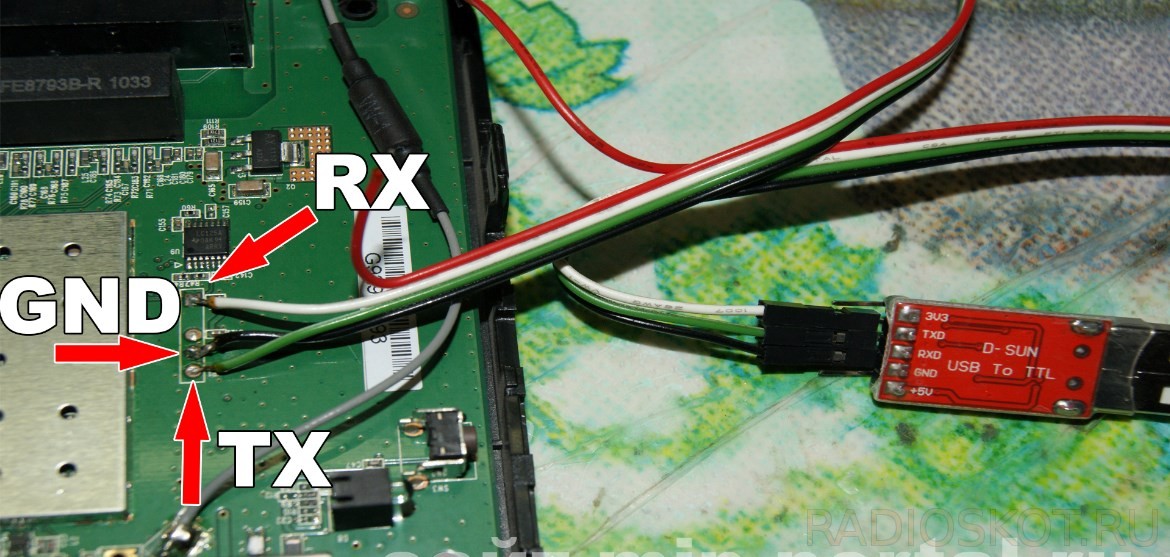

Подключение USB-TTL

Эти пины в принципе можно даже не впаивать если нет возможности, а просто аккуратно подпаяться к пятакам на плате, контактным площадкам, куда должны были быть впаяны эти пины. Для этой цели очень удобен тонкий провод МГТФ. Итак, мы подключили адаптер к компьютеру, установили драйвер, обеспечили необходимое нам надежное соединение с этими 3 из 4 пинов на плате.

Джамперы Ардуино для адаптера

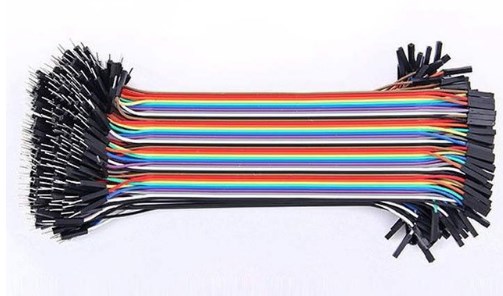

Для соединения с гребенкой удобно использовать джамперы, перемычки, используемые для подключения плат Ардуино к шилдам. Каким же образом, нам нужно соединить данные 3 провода? И почему всего три, если контактов четыре? Питание на роутеры не рекомендуют подавать от адаптера, питание должно приходить от собственного блока питания. Поэтому плюс питания лучше отсоединить, даже если вы используете как и положено напряжение 3.3 вольта.

Соединение адаптера и роутера - схема

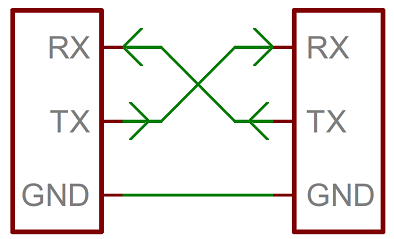

Земли устройств, соединяемых между собой при перепрошивании, нужно объединять, поэтому землю, пин GND, подсоединить нужно будет обязательно. А вот оставшиеся два пина, RX и TX, нужно подсоединить “перекрестив” их между собой, то есть RX соединить с TX, а TX, с RX. Итак, мы подключили все правильно, затем нам нужно правильно настроить терминал, я предпочитаю пользоваться Putty, для того чтобы иметь возможность управлять нашим роутером через консоль, и соответственно залить в него новую прошивку.

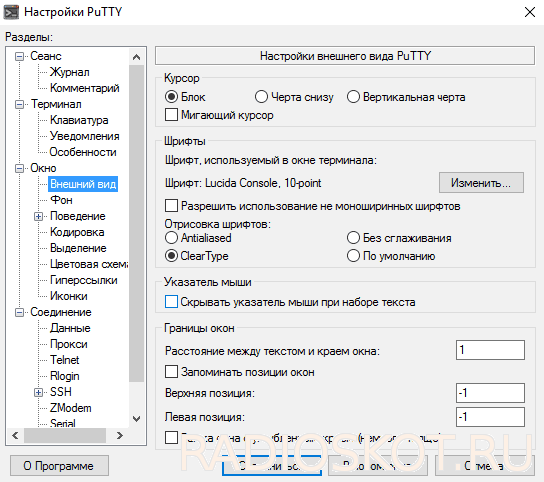

Настройка Putty

Значит мы выбираем в настройках Putty порт Serial, последовательный порт, или СОМ порт, затем устанавливаем нужный номер СОМ порта, который мы предварительно посмотрели в диспетчере устройств. После этого нужно настроить скорость СОМ порта, обычно это 57600, реже 115200 бод. И наконец, убедившись еще раз, что все соединено правильно, ничего на плате не “коротит”, не будет замкнуто, в процессе перепрошивки, мы войдя заранее в настроенную консоль и подаем питания на роутер от родного блока питания.

Кракозябры в терминале

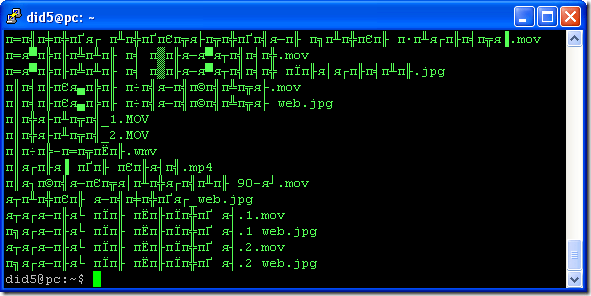

Если у вас на экране, побежали “кракозябры”, значит вы неправильно настроили скорость СОМ порта и нужно либо почитать какая скорость должна быть установлена для вашей модели роутера, либо подобрать ее экспериментально до пропадания “кракозябров” и появления обычного текста. Затем нужно будет нажать, сразу после включения питания роутера, поймав нужный момент, что бывает не так просто, определенную комбинацию клавиш, либо tpl, для роутеров TP-Link, либо цифры 4, вход в консоль, либо цифру 2, для роутеров Zyxel, запуск перепрошивки с TFTP сервера.

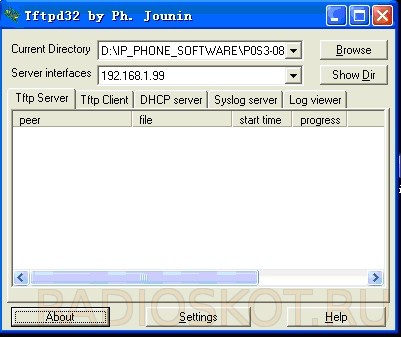

Интерфейс TFTP сервера

Сам сервер должен быть запущен от имени администратора в сетевых подключениях, там должен быть указан ip адрес сервера, который подскажет либо консоль, либо можете самостоятельно найти в интернете. В TFTP сервере нужно будет указать ip адрес клиента и папку, в которой находится наша прошивка.

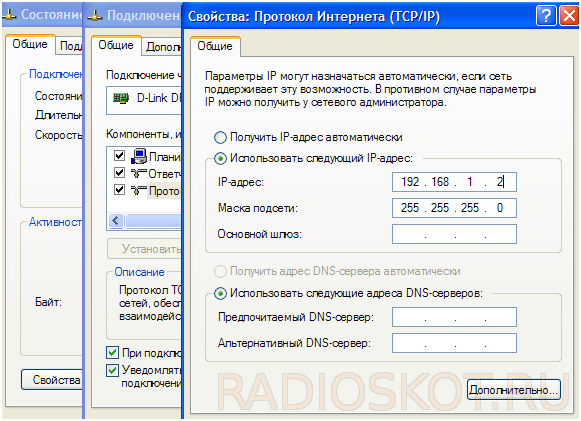

Меняем настройки сетевого подключения

Сама прошивка должна быть обязательно без Boota, то есть когда мы шьем прошивку прицепившись клипсой, через программатор 25 серии SPI, нам необходим Фуллфлеш, или иначе говоря прошивка с загрузчиком, в данном случае прошивка должна быть стандартная, без загрузчика, какую обычно предоставляет производитель, на своем сайте. Имя файла прошивки лучше сделать попроще, например 123.bin, его будет нужно ввести в консоли, при запуске процесса перепрошивания.

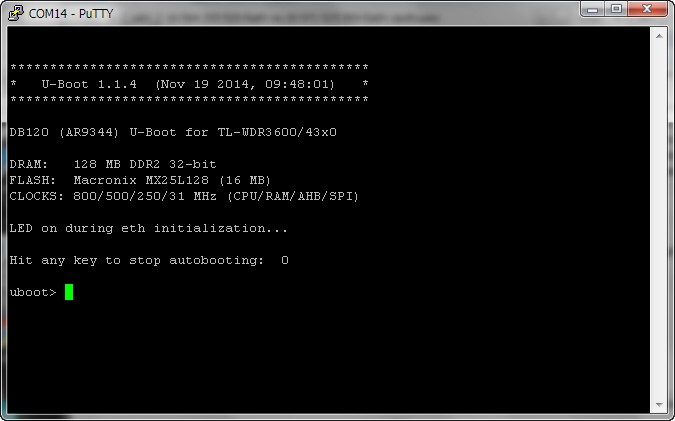

Прерываем загрузку

Затем будет нужно согласиться и подтвердить, что вы согласны с перепрошивкой. Если вы все сделали правильно, в консоли пойдет процесс прошивания, после того как он закончится вам нужно будет лишь перезагрузить роутер и если прошивка была строго от соответствующей модели и ревизии железа, у вас все обязательно получится.

Объяснение процесса прошивания получилось конечно объемное, но сам процесс для человека выполнившего его хотя бы пару раз, становится довольно простым делом. А учитывая, что роутеры это техника, которая долго не живет, особенно в период, когда проходят грозы, в мае - июне, думаю данная статья будет полезна новичкам желающим сэкономить средства на покупке нового роутера. Всем удачных ремонтов! Специально для сайта Радиосхемы - AKV.

Обсудить статью КОНВЕРТЕР USB-UART: ПЕРЕПРОШИВКА АДАПТЕРОМ

LPT и COM порты уже большая редкость на современных стационарных компьютерах, а про ноутбуки то и говорить нечего. USB медленно, но верно вытеснила их, усложнив жизнь разработчикам и упростив пользователям. Эх, как приятно было когда-то подключить микроконтроллер к COM порту компьютера, используя всего лишь max232 и не заботясь о драйверах. Еще чуть-чуть и это будет возможно только на промышленных компах.

Следуя общей тенденции, производители микросхем стали выпускать доступные микросхемы для работы с USB. Такие как USB-UART преобразователи или микроконтроллеры с поддержкой этой шины. К сожалению последние, несмотря на наличие библиотек, все еще сложны в освоении, поэтому неискушенному инженеру проще использовать первый вариант. И в этой статье мы рассмотрим две подобные микросхемы - FT232 и CP2103 и схемы преобразователей на их основе.

USB-UART преобразователь на FT232RL

Микросхема FT232RL фирмы FTDI пользуется заслуженной популярностью в инженерных кругах. Она предоставляет пользователю возможность создания полноценного COM порта, имеет функцию управления отдельными выводами, драйвера, простую схему включения с минимальным количеством дополнительных элементов и приемлемый для пайки корпус. Также дополнительным плюсом этой микросхемы, является возможность программирования ее EEPROM памяти, в которой можно изменить некоторые параметры USB устройств. Из недостатков можно отметить ее высокую цену ~120-150 рублей, которая вполне сравнима с ценой на микроконтроллер atmega.
Я сделал на FT232RL свой вариант USB-UART преобразователя. Все пользовательские выводы развел на PLS`ку по краям платы. Расстояние между PLS выбрал таким, чтобы можно было втыкать переходник в макетную плату. Выводы RXD и TXD, предназначенные для подключения UART`a микроконтроллера, развел на отдельную PLS для удобства подключения. Также на плату помесил 2 светодиода, для индикации процесса передачи/приема информации микросхемой FT232RL, и перемычки для выбора напряжения питания выводов. Оно может быть пяти или трех вольтовым. USB разъем взял в мини исполнении, USB-B слишком громоздкий. Плату развел в одном слое, с тремя перемычками.

Схема USB-UART переходника на FT232RL

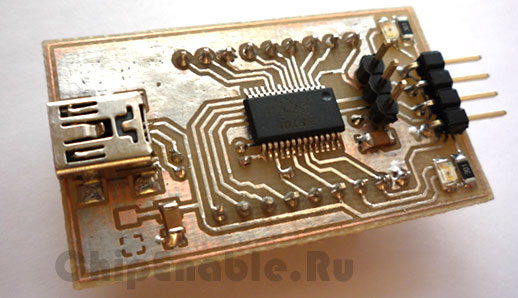

Внешний вид полученного девайса

Если ты соберешь этот USB-UART переходник, то не спеши сразу втыкать его в USB порт. Перед работой нужно убедиться в отсутствии замыканий между плюсом питания, землей и выводами D+, D-. Возьми тестер и прозвони их. Если замыканий нет, визуально проверь другие вывода и только после этого можешь подключать переходник.

При первом включении операционка попросит установить драйвера. Их можно скачать с официального сайта производителя - драйвер для FT232 . Установка драйверов не представляет никакой сложности, поэтому говорить об этом не будем.
Когда драйвер установится, в системе появится дополнительный COM порт. Это так называемый виртуальный COM порт, но его можно использовать точно так же как и обычный. Чтобы увидеть его порядковый номер, нужно залезть в диспетчер устройств, если у тебя винда. Заходишь в панель управления, выбираешь система > диспетчер устройств. В разделе "Порты (COM и LPT)" должен находиться наш переходник - "USB Serial Port (COM10)". У тебя может быть какой-нибудь другой номер порта.
Чтобы убедиться в работоспособности переходника нужно открыть любую терминальную программу, выбрать соответствующий COM порт, замкнуть джампером выводы RXD и TXD и отправить через терминал любую последовательность символов. Если переходник функционирует, терминал примет ответ в виде эха, а на плате кратковременно вспыхнут светодиоды.
Для подключения переходника к микроконтроллеру, нужно вывод RXD микроконтроллера соединить с выводом TXD переходника, а вывод TXD микроконтроллера с выводом RXD переходника. Также нужно соединить их земли.

USB UART переходник на CP2103

Микросхема CP2103 фирмы Silicon Labs - это по сути аналог FT232. Имеет простую схему включения с минимальным количеством внешних компонентов, позволяет организовать полноценный COM порт со всеми его сигналами, имеет дополнительные пользовательские выводы и программу для их конфигурации, драйвера, маленькие габариты и более демократичную цену. Из недостатков стоит отметить мелкий и неудобный для запайки в домашних условиях корпус. Пожалуй, это главная причина непопулярности этой микросхемы в среде самодельщиков.
Ради интереса я сделал USB UART преобразователь и на ее базе. Все пользовательские выводы развел на PLS`ки по краям платы. RXD и TXD вывел на отдельный разъем. Джампер для выбора напряжения питания выводов здесь не понадобился, так как это напряжение не может быть большее 3.6 В. USB разъем выбрал в мини исполнении, плату развел в одном слое с четырьмя перемычками на обратной стороне. Светодиоды для индикации передачи/приема данных не сделал, потому что микросхема CP2103 не имеет выделенных для этих целей выводов. Можно задействовать любые пользовательские выводы, но их нужно конфигурировать с помощью специального софта. Когда я это узнал, переходник уже был готов и переделывать его было лень, особенно после мучений с запайкой. Единственное, что я добавил из индикации - это светодиод по питанию.

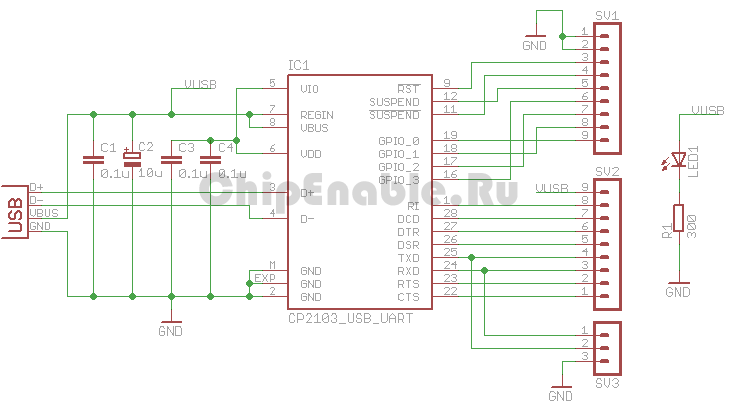

Схема USB-UART преобразователя на CP2103

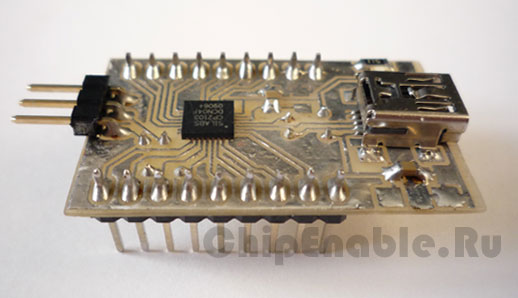

Внешний вид полученного девайса

Я немного помучился с изготовлением этого переходника. Во первых между ножками CP2103 очень маленький зазор, нужно аккуратно делать плату. Во вторых ее сложно припаять. Если бы у меня не было фена, я бы за это вообще не взялся.
Запаивал я ее следующим образом. Залудил плату сплавом Розе. Он плавится при 100 градусах, что позволяет избегать перегрева платы и микросхемы. Обильно смочил посадочное место микросхемы флюсом и положил ее туда. Используя увеличительное стекло и пинцет, кое-как сориентировал ее по посадочному месту. Далее стал нагревать микросхему феном с температурой ~150-200 градусов. Когда припой расплавился, микросхема стала шевелиться и за счет сил поверхностного натяжения заняла точное положение на посадочном месте. Получилось очень ровно, но переходник не заработал. Я повторно нагрел микросхему и слегка придавил и пошевелил пинцетом. После этого микросхема сконтактировала с дорожками платы.
После сборки переходника нужно убедиться в отсутствии замыканий между плюсом питания, землей и выводами D+, D-, а затем между остальными выводами. Поскольку микросхема очень маленькая, между выводами легко может сесть сопля. После проверки выводов, USB UART переходник можно подключать к компьютеру.
Как и с предыдущем переходником, при первом включении система предложит установить драйвера. Скачивай их с официального сайта производителя - драйвер для CP2103 .
Установленный переходник определяется в диспетчере устройств в разделе "Порты" как "Silicon Labs CP210X USB to UART Bridge (COM6)". У тебя может быть другой номер порта.
Работоспособность проверяется аналогично, повторяться не буду.

Альтернативные варианты USB-UART адаптеров

Альтернативные варианты адаптеров можно сделать на микросхемах FT230XS и CP2102. Это урезанные и соответственно более дешевые аналоги FT232 и CP2103. Обе микросхемы имеет меньшее число пользовательских выводов и не совпадают по распиновке.

Файлы

Ссылки

Софт для настройки FT232RL - FT Prog
Софт для настройки CP2103 - Customization Utility Много весит!

Статья устарела - сейчас уже не найти data-кабели с USB на старенькие телефоны; поэтому готовый переходник можно за недорого заказать на алиэкспрессе (примечание домовенка сайта).

Честно говоря, мы все обленились... наши прадеды могли спаять схему из сотни элементов за один вечер и не обламывались. Нам же подавай все готовенькое. Примером является простой переходник с COM порта на TTL уровень. Кажется схема в 5 деталей, а как лениво паять. Тем более что последовательные порты теперь в большом дефиците. А на ноутбуках так их вообще нет. Можно конечно воспользоваться интерфейсом USB, но, кто-нибудь пробовал его программировать? Жесть! Да и не всякий контроллер его держит. А вот UART есть почти во всех AVR, причем аппаратно реализованный.

Вывод напрашивается сам. Нужен дешевый, простой и надежный переходник с USB на UART (COM) с уровнями TTL-логики (0-5вольт). И желательно дополнительными цепями питания, чтобы наше устройство можно было запитать прямо от переходника, не подключая дополнительное питание. И такой переходник есть. Причем готов поспорить, что не дальше чем в километре от вас. В любом салоне Евросети можно всего за 300рублей (или 160 как повезет) купить такое чудо. Простой Data-кабель. Переходник с USB на телефон. В большинстве моделей трубок данные передаются именно через TTL-UART. Тоесть последовательный интерфейс с уровнями напряжений 0-5вольт. (я использовал кабели для старых ericsson R-320)

Вот так выглядит это чудо на прилавке. Внутри - проводок и диск с драйвером. Желательно брать именно такого вида, ибо похожие по форме, но без этикетки евросети - полный отстой: работают через одного и не развязаны с компом по питанию. Обратите внимание, что проводок должен быть с небольшой пластиковой коробочкой. В ней вся соль. Это и есть наш переходник.

Итак, раскурочившем наше приобретение. Внутри плата с чипом PL-2303HX компании Prolific и две группы контактных площадок. Одна - это вход USB, вторая это как раз то что нас интересует. UART с TTL уровнями сигнала. Осталось определить какой из контактов кто. В моем варианте это было так:

Итак, нам необходимы только GND, RxD, TxD, для особых эстетов можно взять +5V для питания (ток маленький 100мА в прыжке с кепкой) и сигнал DTR если нужно отследить подключено ли устройство к компьютеру (или, к примеру, включить светодиод прямо в коробочке чтобы красиво было, и видно когда устройство в работе) Подключаем землю к земле, приемник к передатчику, передатчик, соответственно к приемнику. Вот и все. Железо готово. Кстати, на диске есть несколько любопытных PDF файлов c описанием схемы и самого чипа . И если ваша плата отличается от моей, то просто проследите к какому контакту какая нога этого чипа подключена.

Теперь инсталлируем софт с диска... каталог F:\2303dirver\pl2303new\newpl2303_setup\DRIVER\SETUP... запускаем «PL-2303 Driver Installer.exe». Если нет диска, то драйверы и дополнительную информацию можно скачать у компании производителя PL-2303 USB to Serial Bridge Controller . Что очень приятно, для данного устройства есть драйвера под все мыслимые систамы и операционки (Linux, PDA, Mac OS, итд.) что существенно расширяет круг возможных применений.
