Защита противотуманок (Птф) и фар своими руками

Как сделать защиту противотуманок (Птф) и фар своими руками

Из-за того что (Птф) противотуманки расположен рядом с землей, то камни от дороги часто разбивают хрупкие стекла фар. Не считая этого почти все знакомы с качеством российских Противотуманок, которые через время из за попадания воды стают похожи на аквариум. Попробуем защитить птф от гравия и воды.

Как защитить противотуманные фары своими силами:

Защита фар от камней
Защита фар от воды
Защита Противотуманок от камней

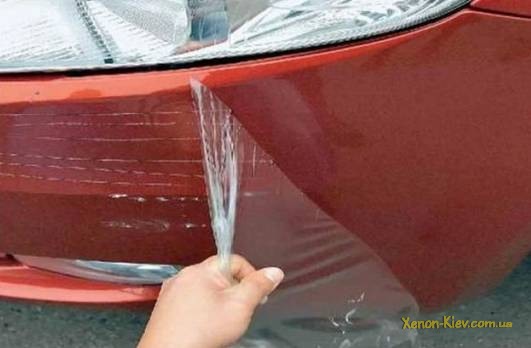

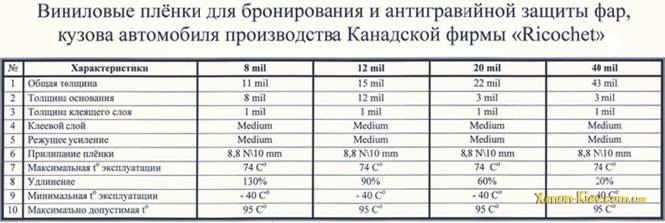

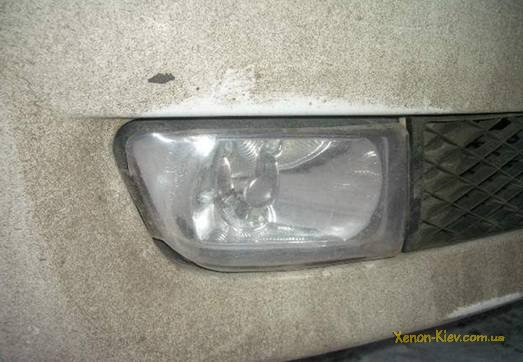

1-ый метод - защита Противотуманки бронированной пленкой. Пользующийся популярностью метод защиты фар, кузова и бампера.

Достоинства - пленку на фаре не заметно, а минусы - стоимость и защита лишь от маленьких камешков.

2-ой метод - защиты противотуманки при помощи прозрачного пластика либо оргстекла.

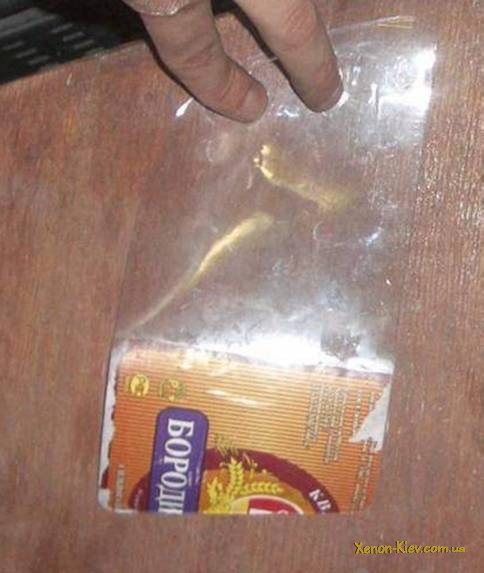

В первом случае используем ПЭТ (который используют для производства съемной тонировки).

Технология обычная: вырезается трафарет Противотуманки из бумаги, а потом по нему вырезаем ПЭТ.

Теперь надо придумать, как закрепить приобретенные шаблоны.

Достоинства - серъездная защита противотуманок от камней, а минусы - из-за плохого прилегания к фаре между пленкой и фарой может собираться грязюка либо еще ужаснее свет фар будет искажен.

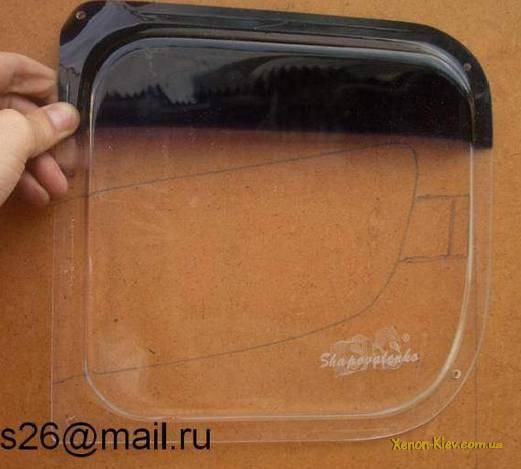

Во случае с оргстеклом, который возможно взять с фар Газели, ситуация подобная.

По картонному шаблону Противотуманки выпиливаем ножовкой оргстеко, предворительно возможно оставить усики для крепления. Если надо немножко изменять форму листа, то это возможно сделать при помощи технического фена.

Осталось закрепить на усики скотч, а лучше на небольшие шурупы нашу защиту перед противотуманками.

Все достоинства и минусы подобны с ПЭТ.

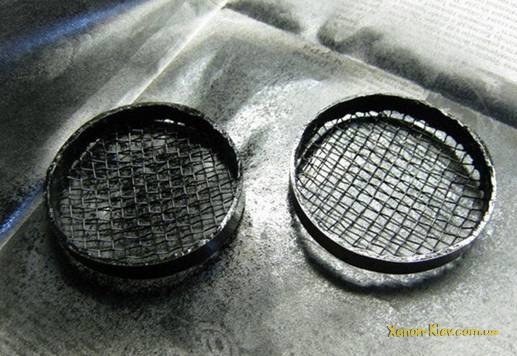

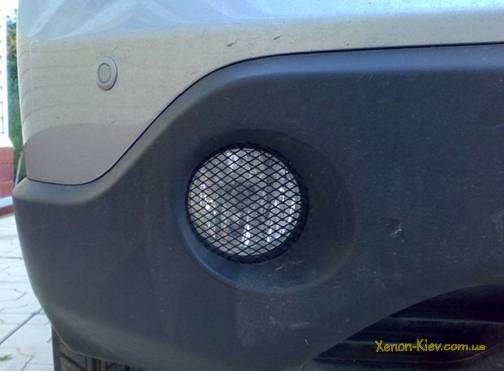

3-ий метод - защита противотуманки железной сеткой.

Сетка можете любую использовать, даже та, которая используется сверху гос. номеров.

Закрепить сетку возможно на полоске латуни либо жести, которая обязана принять форме контура противотуманной фары.

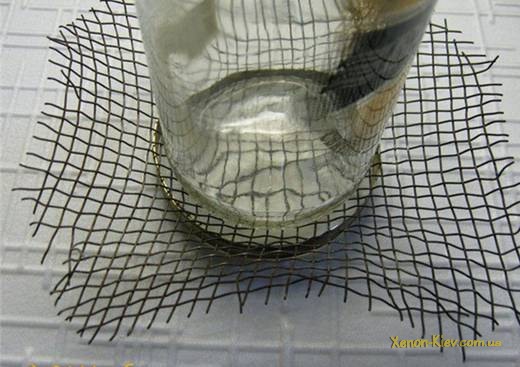

Накладываем сетку на основа и фиксируем края припоем либо клеем. Лишнюю сетку отрезаем и края обрабатываем.

Зафиксировать можно любым удобным методом, но с возможностью быстрого снятия, чтоб при мойке фары сетку возможно было просто снимать.

Достоинства - доступная и отменная защита фар, при которой свет фар не искажается. Минусы - выглядят на любителя.

Защита Противотуманки от воды

Слабое место всех Противотуманок Авто ваз 2110 - резиновый чехол сзаду. В какой-то момент он сдвигается и в фару попадет вода. Из-за воды противотуманные фары приходят в негодность и приходится их чинить либо брать новые.

Мероприятия по защите противотуманных фар от воды сводится к двум пт:

Обработка краев и соединений Противотуманки герметиком.

Сделать козырьки от попадания воды в Противотуманки

По первому пт все думаю понятно, а 2-ой подробнее:

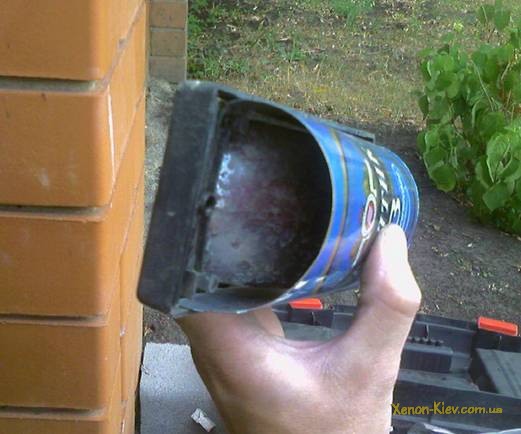

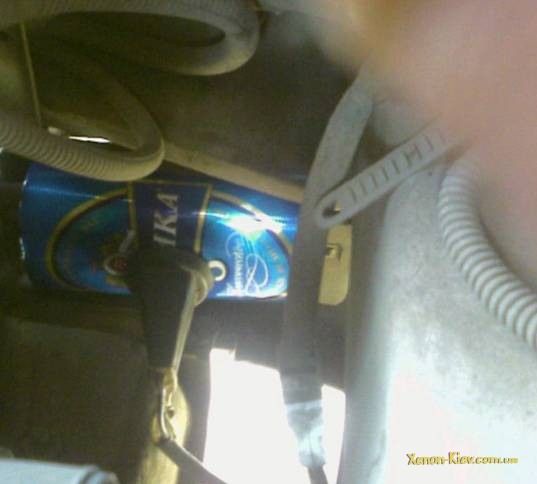

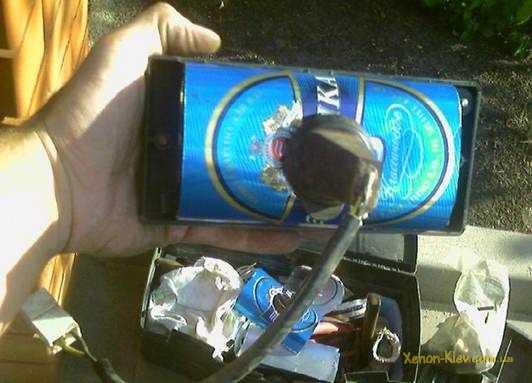

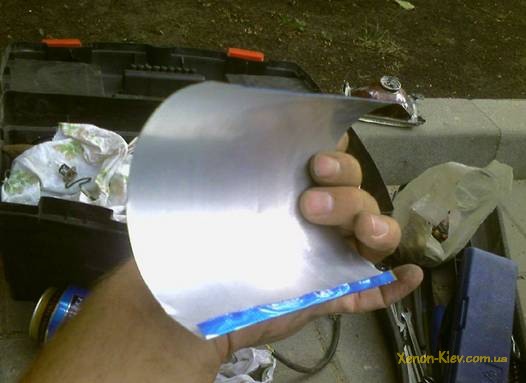

Будет нужно 2-е жестяные банки емкостью 1л. Надо только обратить внимание на том, что с одной стороны надо подогнуть так, чтоб железяка не вылазила из туманки.

Сейчас вода в птф попадать уже не будет!

http://xenon-kiev.com.ua

Одно из природных явлений, доставляющих наибольший дискомфорт автолюбителю за рулем, является туман. В этом случае единственным спасением могут стать противотуманные огни, которые позволяют лучше ориентироваться в непогоду. Ниже мы расскажем о том, как осуществляется установка своими руками противотуманных фар на любое авто.

[ Скрыть ]

Требования к установке ПТФ

Чтобы правильно поставить противотуманки своими руками в бампер, необходимо не только заранее купить универсальный набор монтажных креплений, но и учитывать все правила установки. Разумеется, любые ПТФ должны быть монтированы правильно, с учетом всех требований и правил. Как говорится в ПДД, на одно транспортное средство в бампер можно поставить не более двух противотуманных фонарей.

Их монтаж осуществляется в соответствии с требованиями:

ПТФ должны быть размещены на расстоянии не более 40 см от боковой части транспортного средства, которая определяется по внешней поверхности фонаря.
Чтобы все сделать правильно, устройства необходимо установить на расстоянии не ниже 25 см от земли, то есть по нижней части фонаря.
Световые фонари ПТФ необходимо установить ниже верхней части светопропускающего проема фонарей ближнего света.
Что касается углов видимости, то они ни должны быть загромождены. По вертикали угол видимости должен составлять около 15 градусов, по горизонтали — в районе 45 градусов (автор видео — Romanautoreview).

Неправильно будет, если ПТФ включаются вместе с габаритами. Соответственно, при монтаже в бампер и подключении разъемов их необходимо поставить таким образом, чтобы они не были подключены к габаритами. Ни для кого не секрет, что все современные транспортные средства оснащаются специальным разъемом для монтажа ПТФ, поэтому установка противотуманных фар производится строго в них. И даже если самих фонарей нет, то должны быть соответствующие заглушки, в которые производится установка монтажных креплений и самих фонарей.

В том случае, если на вашем авто нет заглушек и посадочных мест, куда осуществляется установка противотуманных фар, то вам придется сделать эти места самому. Если это так, то при установке комплекта фар в бампер можно и даже нужно руководствоваться требованиями по монтажу и подключению, в противном случае у вас могут возникнуть проблемы при прохождении планового ТО. Только учитывая требования, вы сможете добиться того, что приборы будут эффективно использоваться на полную мощность. Что касается регулировки, то она осуществляется после установки ПТФ в бампер вместо заглушек. Как вы помните, во время монтажа необходимо продумать, как правильно сделать монтаж фонаря, чтобы его угол светового потока был правильным.

Способы подключения

Итак, если установка противотуманных фар осуществляется в домашних условиях, то чтобы все сделать правильно, поставить комплект в бампер вместо заглушек и подключить к проводке, можно использовать один из двух вариантов подключения. Как мы помним, ПТФ в любом случае не включаются от габаритных огней, это необходимо помнить перед установкой комплекта в бампер и подключением всех разъемов. Вариантов монтажа приборов может быть несколько. Один из самых простых в плане установки и надежности — это соединение с проводами транспортного средства, которые уже проведены и предназначены для противотуманок.

В данном случае можно все сделать проще. Заводская проводка уже оснащена всеми нужными компонентами, в частности, проводами и разъемами, которые необходимы для подключения. В проводке есть все реле и предохранители, а также выключатель, с помощью которого можно управлять устройствами. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам. Данный вариант актуален не для всех транспортных средства, а только для машин, оснащенных заглушками или автомобилей, где нужно поменять вышедшие из строя противотуманки (автор видео — Андрей Кувшинов).

Покупая комплект ПТФ необходимо удостовериться в том, что эту модель можно установить на вашу машину. Должны соответствовать не только разъемы, но и параметры установки. В том случае, если транспортное средство не оснащено проводкой для монтажа противотуманок, вам нужно будет ее провести своими силами. Чтобы схема подключения противотуманных фар была правильной, вместе с комплектом следует купить дополнительные провода, они должны быть медными и заизолированными. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Помните о том, что противотуманная оптика ни в коем случае не должна включаться вместе с габаритами. Стандартная проводка, а также выключатель не рассчитаны на уровень тока, которые потребляют эта оптика. Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Только предохранитель позволит спасти ваше транспортное средство от возгорания, если в цепи случайно произойдет замыкание. Сам предохранитель должен быть достаточно мощным — уровень мощности рассчитывается в соответствии с мощностью самой оптики.

К примеру, если оптика рассчитана на 60 ватт, то при покупке предохранителя необходимо заранее рассчитать его мощность в соответствии с формулой:

60 Вт * 2 / 12 В = 10 А

То есть само устройство должно быть выбрано с учетом небольшого запаса. Оптимальным вариантом будет покупка предохранителя номиналом в 15 ампер.

Схемы подключения

Теперь перейдем к схемам, в соответствии с которыми комплект противотуманок должен быть подключен ко всем разъемам. Один из самых простых вариантов — это подключение от аккумуляторной батареи, для этого дополнительно в цепь устанавливается кнопка включения противотуманных фар. Каждая противотуманная фара оснащается двумя контактами для питания. Один из этих контактов на обоих компонентах комплекта соединяется кабелем в одну цепь и подключается к кузову транспортного средства, то есть массе. Монтаж к массе должен быть осуществлен с помощью жесткого фиксатора или крепления.

Как известно, кузов автомобиля изначально подключается к минусу АКБ. Поэтому для того, чтобы предотвратить возможные неисправности в дальнейшем, оптимальным вариантом будет подключение провода непосредственно к минусовой клемме аккумулятора. Если в будущем на кузове или элементе крепления начнет образовываться ржавчина, это будет способствовать потере контакта и, соответственно, сигнала. Вторые контакты необходимо подсоединить к плюсу АКБ, они соединяются между собой, после чего кабель выводится на контакт под номером 87 в соответствии со схемой.

После этих действий остальные контакты реле соединяются с разъемами:

под номером 30 — подключается к плюсовой клемме АКБ через предохранитель;
номер 86 — к минусовой клемме АКБ либо же к кузову авто, как сказано выше;
под номером 85 — к плюсовой клемме АКБ, для подключения дополнительно используется выключатель, а также предохранитель, применяющийся в проводке контакта под номером 30.

Что касается кнопки включения оптики, то она монтируется в салоне транспортного средства, там, где удобно водителю, обычно это место в районе приборной панели. Само реле следует вмонтировать на блоке предохранителей, обычно этот прибор оснащается разъемами для реле, которые можно использовать при подключении дополнительного оборудования. При необходимости можно попробовать подключиться к реле, которое уже установлено в блоке.

Можно использовать более сложную схему подсоединения к плюсовому выходу АКБ через замок зажигания. Иными словами, от кнопки включения оптики проводка укладывается и соединяется не с аккумулятором, а с любым кабелем, где есть напряжение, появляющееся в результате включения зажигания. Поскольку оптика в данном случае будет включаться только с включенным зажиганием, в будущем это позволит избежать возможной разрядки АКБ, если водитель забудет отключить противотуманки. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины.

Видео «Монтаж противотуманной оптики на Лада Гранта»

На примере Лады Гранты вы можете ознакомиться с процедурой монтажа ПТФ (автор видео — NapoziTiV).

Извините, в настоящее время нет доступных опросов.

Для безопасной езды при неблагоприятных погодных условиях автомобиль оснащают противотуманными фарами. Приборы можно установить своими руками, при этом не обязательно иметь специальное оборудование или инструменты. Чтобы получить максимальную эффективность от этой оптики, важно не только правильно выполнить установку, но и подключить, а потом отрегулировать освещение. Бывает, что лампочки в ПТФ-ках надо поменять. Этому тоже легко научиться.

Что такое ПТФ и их назначение

Современные автомобили в своём оснащении имеют большое количество осветительных приборов. Речь идёт не только о головной оптике, но и о противотуманных фарах (ПТФ, противотуманки). Чтобы понять для чего предназначен этот элемент освещения, нужно разобраться детальнее, что представляют собой ПТФ, какие требования к ним предъявляются, как их правильно устанавливать и настраивать.

Противотуманные фары - внешние осветительные приборы автомобиля, которые используются в качестве вспомогательной оптики. Одним из главных назначений ПТФ является обеспечение видимости в неблагоприятных погодных условиях (снег, туман, дождь). Этот осветительный элемент может излучать как белый, так и жёлтый свет. Важно знать, что тон света обеих фар должен быть одинаковым. Противотуманки необязательно являются дополнительным освещением, поскольку могут располагаться как на бампере автомобиля, так и в головной оптике.

Если сравнить свет ПТФ со светом обычных ламп, то лампы в головной оптике не могут обеспечить достаточное освещение в сложных погодных условиях. Связано это с тем, что происходит отражение лучей ближнего либо дальнего света от мелких капель воды. В результате водитель видит перед собой белую пелену, которая ухудшает видимость на дороге и влияет на безопасность движения. Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Стоит добавить, что свет от ПТФ при плохой погоде позволяет сделать авто на дороге заметнее для других участников дорожного движения.

Противотуманные фары являются необходимым оборудованием для безопасной езды при неблагоприятных погодных условиях

Варианты подключения противотуманных фар

Если вы озадачились вопросом установки противотуманок на свою машину, предварительно нужно выяснить, какие есть способы подключения этого оборудования. Простым и надёжным вариантом монтажа является подключение к заводской проводке автомобиля, предназначенной для запитки ПТФ. Такой способ имеет ряд преимуществ, поскольку в схеме уже имеются все необходимые элементы, такие как реле, предохранитель, проводка, выключатель. В этом случае потребуется только установить и подсоединить фары. Если же на автомобиле отсутствуют дополнительные цепи питания для подсоединения ПТФ, потребуется проложить нужные провода и подключить недостающие элементы.

Одной из распространённых ошибок является подключение противотуманок к габаритам. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Такая деталь, как предохранитель, является совсем не лишней в цепи питания противотуманной оптики. Этот элемент позволит избежать возгорания в случае короткого замыкания в проводке автомобиля. Поскольку предохранители бывают разных номиналов, необходимо рассчитать требуемое значение с учётом мощности ламп в фарах по следующей формуле:

I=P/U, где I - сила тока, P - мощность нагрузки и U - напряжение бортовой сети.

Рассмотрим расчёт на примере автомобиля с аккумуляторной батареей 12 В и противотуманками суммарной мощностью 120 Вт (по 60 Вт каждая): 120/12=10 А. При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. В нашем случае понадобится элемент номиналом 15 А.

Для подключения противотуманок понадобятся такие элементы как сами фары, провода, реле, выключатель и предохранители. Этот перечень может отличаться в зависимости от комплектации автомобиля

Схемы подключения противотуманок

Схем подключения, также как и способов, существует несколько. Самой простой является запитка фар непосредственно от АКБ через выключатель. Каждая фара имеет два контакта, которые электрически соединены с лампами внутри. Один из контактов фары соединяют с контактом другой фары и подключают на массу (кузов). Лучше всего использовать заводские болты на кузове. Можно протянуть провод к аккумулятору и взять «-» от него. Другие контакты ПТФ задействуют для подключения “+”, который берут также от АКБ. Этот провод соединяют с 87 контактом на реле. Остальные контакты реле подключают следующим образом:

30-й идёт на АКБ через предохранитель;
86-й подсоединяют к минусу АКБ или же посредством жёсткого соединения с массой на кузове;
85-й - к плюсу на АКБ через кнопку и предохранитель, который используется в цепи 30-го контакта.

Монтаж кнопки включения противотуманок выполняют в салоне автомобиля в удобном месте. Реле устанавливают на монтажной плате, но в зависимости от марки автомобиля оно может крепиться посредством специального кронштейна на корпусе. В случае установки на плату, должен присутствовать специальный разъем. При отдельном монтаже используют соответствующую колодку для реле.

Мы рассмотрели простую схему подключения ПТФ, но есть и другой вариант, где монтаж производят через замок зажигания. В этом случае питание через кнопку подаётся не напрямую с АКБ, а с любого провода, на котором при включении зажигания появляется напряжение. Такая схема выключает противотуманки, когда двигатель не работает. Для подключения фар в соответствии с действующими правилами (ПДД) кнопка противотуманок подсоединяется к выключателю наружного освещения. В зависимости от применяемой схемы возможны некоторые отличия.

Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же

Установка ПТФ

Весь процесс монтажа противотуманок можно разбить на несколько этапов:

установка фар в бампер;
протягивание проводов;
установка реле и предохранителя;
монтаж кнопки.

Подключение ПТФ в зависимости от конкретной марки авто имеет свои особенности, в которых нужно разобраться до того, как начнутся монтажные работы. В любом случае работу начинают с отсоединения “-” клеммы от АКБ. В основном на автомобилях под противотуманки предусмотрены места в переднем бампере. У многих автовладельцев в этом случае возникают трудности, связанные с демонтажем бампера. Лучше всего процедуру проводить на смотровой яме либо при помощи подъёмника. Для облегчения работы можно следовать простым советам:

заранее подготавливают место, куда можно будет положить бампер;
снимать его нужно аккуратно, не прилагая чрезмерных усилий;
после снятия бампера вырезают отверстие в отведённых местах под установку фар;
есть модели противотуманок с заглушками, что позволяет упростить процесс подгонки отверстий в бампере;
затем устанавливают крепления для фар и сами фары.

После монтажа осветительного оборудования и установки на своё место бампера, приступают к подключению электрических разъёмов.

Чтобы установить противотуманные фары потребуется снять бампер (в зависимости от марки автомобиля)

Как подключить противотуманную оптику

Для подключения фар потребуется протянуть провода. Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, т.е. от силы тока. Если исходить из приведённых расчётов, то для тока в 10 А потребуется провод сечением 0,5 мм². Поскольку мы берём с запасом, то 0,75 мм² будет предостаточно. Хотя многие используют провод и с большим запасом (1–1,5 мм²). Провод прокладывают от ручки либо от кнопки включения ПТФ к блоку предохранителей. Длина проводов может быть разной, что зависит от схемы подключения и конкретно взятой марки машины. В основном она оставляет от 20 см до 150 см.

На самом деле подключение не должно вызвать особых сложностей. Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары. На тех автомобилях, где установка ПТФ предусмотрена с завода, все гораздо проще. В иных случаях провода придётся протянуть своими руками:

один из контактов каждой фары соединяем друг с другом и подключаем проводом к цепи питания в соответствии со схемой;
второй контакт каждой из фар соединяется с массой кузова;
вся проводка, которая необходима для прокладки к фарам, фиксируется при помощи изоленты либо пластиковых хомутов.

Видео: установка и подключение ПТФ на примере Nissan Almera

Как установить выключатель

В зависимости от того, на какую модель автомобиля устанавливаются противотуманки, включение может производиться как отдельной кнопкой, так и ручкой включения указателей поворотов и фар. Именно в последнем случае потребуется замена переключателя на новый, который оснащён выключателем ПТФ. Для этой работы необходимо подобрать соответствующий крепёж, тогда процедура не доставит проблем, связанных с обломившимися пластиковыми элементами.

После того как всё перечисленное выполнено, останется проверить правильность всех соединений, надёжность крепления. Теперь можно проверить работу оптики. Для этого подсоединяем “-” клемму на АКБ и включаем противотуманки. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. По мере эксплуатации автомобиля нужно не забывать уделять внимание чистоте фар и производить замену вышедших из строя лампочек.

В зависимости от марки автомобиля может потребоваться замена ручки включения поворотов и фар или установка (подключение) отдельной кнопки

Регулировка противотуманок

Перейдём к наиболее важному моменту - регулировке ПТФ. Заметим, что этот этап после монтажа фар является обязательным. Если оптика будет располагаться неправильно, помимо того, что эффективность освещения будет низкой, так ещё свет будет слепить встречных водителей. Существует более простой вариант отрегулировать положение осветительных приборов и более правильный. Простой способ подразумевает регулировку «на глаз». В этом случае фары корректируют таким образом, чтобы свет не поднимался слишком высоко. Но, как можно понять, такая регулировка будет далека от идеальной.

При втором способе нужно дождаться темноты и найти вертикальную стену. Машину устанавливают перпендикулярно стене на расстоянии 7–8 м и включают ближний свет. Далее, на стене необходимо отметить центр светового пучка ближнего света. Для этого можно воспользоваться мелом. Между отметками проводится горизонталь. От неё отмеряют 10 см вниз, и проводят ещё одну горизонтальную линию. Она и будет служить верхней границей для светового пятна от ПТФ. После того как выполнена разметка второй линии, ближний свет выключают. Включёнными остаются только габариты, также включают противотуманки. Потребуется выставить световой пучок каждой фары таким образом, чтобы он не выходил за линию.

Когда высота светового пятна отрегулирована, устанавливают расстояние между световыми пучками фар. Эта процедура необходима для того, чтобы обочина при движении освещалась полностью. Для регулировки необходимо световой пучок одного из осветительных приборов установить ровно, определить его центр и сделать отметку. От неё в сторону светового пучка второй фары отступают около 120 см и делают вторую отметку. Она будет служить ориентиром для светового пятна (центра) второй фары.

Видео: как отрегулировать ПТФ

Неисправности противотуманной оптики

В процессе эксплуатации автомобиля могут возникать разные ситуации, когда противотуманки либо вовсе не работают, либо работают, но с некоторыми нюансами. Перечислим их:

предохранитель;
перегоревшая лампа;
реле;
масса;
выключатель;
отсутствие питания.

Рассмотрим каждую неисправность подробнее. Прежде чем менять предохранить, стоит осмотреть его и проверить мультиметром. Если он вышел из строя, устанавливают элемент такого же номинала. Если не удалось отыскать предохранитель в монтажном блоке, скорей всего он установлен возле ПТФ или около реле. Помимо предохранителя время от времени могут перегорать сами лампы. Их целостность удобно проверить также прибором. Можно, конечно, сделать это визуально, но волосок может быть целым, а лампа не рабочей.

Одна из причин, по которой ПТФ могут не работать - вышедший из строя предохранитель

Кроме перечисленного, причиной того, что ПТФ не работают, может быть реле. У каждой детали есть свой срок службы и реле не исключение. Деталь меняют на заведомо исправную. Работу элемента можно проверить следующим образом: при включении кнопки противотуманок должен быть слышен характерный щелчок (работа контактов реле). Если щелчка нет, то реле либо неисправно, либо на него не поступает питание (на обмотку).

Причина может быть и в кнопке. Меняется деталь элементарно. Возможна также плохая масса на кузов. Нужно проверить по цепи, зачистить, закрепить и защитить от коррозии. Что делать, если нет питания:

если на кнопке включения противотуманок светодиод светится, значит, питание на неё поступает;
проверяем присутствие питания на контактах реле 30 и 87.

В случае отсутствия напряжения, придётся искать обрыв провода. Причина может быть самой простой - коррозия или обрыв контакта.

Помимо перечисленных проблем, которые могут возникнуть с противотуманками, возможно запотевание стёкол, а также наличие воды внутри. Как быть в этом случае? Когда фара запотевает, происходит преломление света и эффективность работы заметно снижается. Наличие воды внутри также ничего хорошего не предвещает. Возникать такая ситуация может при потере герметизации, т.е. стекло фары треснуло. Выходом может быть замена стекла либо фары на новую. Давайте рассмотрим процедуру замены стекла, ведь это гораздо дешевле, чем покупать новый осветительный прибор. Кроме того, не требуется наличие специального инструмента:

Определяют, каким образом произведено крепление фары. Вариантов может быть два: бампер либо кузов. Чтобы облегчить процесс, лучше бампер снять с автомобиля.
Отсоединяют клеммы питания ПТФ.
Осматривают фару и убеждаются, что светоотражающая поверхность не имеет повреждений.
Аккуратно очищают фару от остатков старого стекла. Возможно, потребуется разбить его полностью. Затем при помощи плоскогубцев и отвёртки удаляют стекло и герметик.
Стекло и ободок фары обезжиривают (растворитель, ацетон или другие специальные средства). Процедура является необходимой, особенно в тех местах, где наносится герметик. Перед его нанесением нужно дождаться, пока поверхность хорошо подсохнет.
Герметик наносят до полного заполнения пространства между стеклом и корпусом фары. Для этого может использоваться любой герметик, который может эксплуатироваться в следующих температурных диапазонах: от -45 С до +150 С.
После того как состав будет нанесён, стекло плотно прижимают к корпусу прибора. В прижатом состоянии оно должно находиться столько, сколько требуется до полного высыхания герметика.

При наличии воды в фаре или запотевании стекла, вероятной причиной может быть трещина. В этом случае требуется замена стекла

Вот и весь процесс по замене стекла. Остаётся установить фару на своё место, подсоединить клеммы и выполнить монтаж бампера.

Правовые особенности установки ПТФ в России

Как и ряд другого оборудования, которым оснащается автомобиль, ПТФ должны устанавливаться в соответствии с ПДД. Согласно правилам на основании ГОСТ 8769–75, монтаж противотуманной оптики разрешён в количестве 2 шт. На автомобиле они должны располагаться:

не дальше 40 см от боковой плоскости автомобиля (по внешней кромке фары);
не ниже 25 см от поверхности дорожного полотна (по нижней кромке фары);
световые отверстия противотуманных осветительных приборов должны находиться ниже верхней точки светопропускающего проёма фар ближнего освещения;
углы видимости противотуманок, в пределах которых они не загораживаются какими-нибудь элементами автомашины, должны составлять: по вертикали +15–10˚, по горизонтали +45–10˚.

Включение ПТФ должно производиться только совместно с габаритными огнями. На современных машинах предусмотрено место для установки таких фар. В этих местах стоят заглушки, и для монтажа фар их потребуется извлечь. Если же на автомобиле нет специально предусмотренного места, его потребуется подобрать. При этом важно соблюдать правила установки и подключения. Только при правильном монтаже можно добиться эффективной работы осветительных приборов.

Противотуманные фары на автомобиле должны располагаться в строгом соответствии с ПДД

Каким требованиям должны отвечать ПТФ

При установке противотуманок на автомобиль нужно знать о правилах, которым они должны соответствовать:

Для наилучшего освещения полотна дороги рассматриваемая оптика должна иметь чёткую верхнюю границу светового пучка.
Если на машине нет специально отведённых мест для монтажа ПТФ, монтировать их выше головной оптики нельзя. Оптимальный вариант их расположения - как можно ближе к дороге. Более низкое расположение будет способствовать лучшему освещению в плохую погоду. Но и чересчур низкое расположение приведёт к тому, что фара в дождь будет постоянно мокрая, возможно попадание воды внутрь.
Если оптика является не заводской, то желательно брать её с заглушками. Это позволит эксплуатировать фары по мере необходимости и значительно продлить их срок службы.
Чтобы оптика не мутнела и не запотевала, рекомендуется использовать специальные средства для обработки.

Как можно было понять, для установки противотуманок не требуется каких-то специальных инструментов, знаний и навыков. Каждый автовладелец может проделать эту процедуру самостоятельно, придерживаясь описанных выше рекомендаций.

Каждый автовладелец при необходимости может самостоятельно установить противотуманные фары. Процедура не требует особых знаний и умений. Придерживаясь определённой последовательности действий и выбрав оптимальную схему подключения, произвести монтаж и отрегулировать фары не составит большого труда.

Безопасность на дороге во многом зависит от качества освещения. Одним из элементов внешнего освещения являются , но они могут не входить в базовую комплектацию автомобиля. В статье даются советы, как правильно осуществляется установка противотуманных фар, требования, какие предъявляются к установке, приводятся способы и схемы подключения.

[ Скрыть ]

Требования к установке противотуманок

Назначение противотуманок – освещение дорожного полотна в условиях плохой видимости: вовремя тумана или выпадения атмосферных осадков. Головной свет во время тумана отражается от капелек воды, образуя белую стену впереди, что делает невозможным дальнейшее передвижение автомобиля. Если противотуманные фары правильно отрегулированы, то свет от них будет прижат к полотну, а дорога перед авто будет освещаться на расстоянии 10-12 метров. Водитель вправе сам решать, включать дополнительное освещение или нет.

Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.

При установке туманок нужно соблюдать следующие нормы:

от дорожного полотна до фар должно быть расстояние не менее 25 см;
ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней);
включать противотуманки можно только вместе с габаритами;
если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения. Важно, чтобы в комплекте были надежные крепления.

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

материал изготовления – стойкий термопластик;
корпус должен быть разборным и герметичным;
форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

провода;
клеммы для соединения электропроводов;
выключатель ПТФ в виде кнопки или ручки;
предохранитель номиналом на 20-30 А;
4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео — PRO.Garage).

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Покупая комплект ПТФ, нужно убедиться, что монтажные параметры и разъемы соответствуют заводским.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары (автор видео — Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле. Удобнее пропустить провод под педалями.
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании. Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

Схема подключения туманок

Вторые контакты необходимо присоединить к клемме «плюс» аккумулятора. Их также нужно соединить вместе и провод подключить к контакту 87 на реле.

Затем контакты реле нужно подключить в следующем порядке:

30 подключается через предохранитель к положительной клемме АКБ;
86 либо к массе авто, либо к отрицательной клемме аккумулятора;
85 присоединяется к плюсу АКБ через выключатель и предохранитель ПТФ, который включен в цепь с 30 контактом.

Кнопка включения противотуманных фар минируется в удобном для водителя месте на панели приборов. Реле размещают в монтажном блоке, где можно найти свободный разъем для противотуманных фар. Можно воспользоваться одним из установленных в блоке предохранителей.

В основе другой схемы применяется предыдущий вариант, только положительный провод подключается не к АКБ, а через замок зажигания. В этом случае кнопка противотуманных фар подключается не к аккумулятору через предохранитель, а к любому проводу питания, в котором возникает напряжение при включенном зажигании. Так как по такой схеме включить противотуманки можно лишь после включения зажигания, то можно не переживать оставить их включенными на неработающем моторе. Для соблюдения правил подключения действующему законодательству кнопку включения ПТФ соединить с выключателем наружного освещения машины.

Заключение

Обеспечить безопасное передвижение автомобиля в плохую погоду могут противотуманки. На современных машинах они устанавливаются на заводе. Если на автомобиле не установлены противотуманные фары, то зная, как их установить и подключить, можно выполнить установку по схеме подключения ПТФ самостоятельно. Установка должна выполняться согласно требованиям, чтобы не было проблем при техническом осмотре, а также чтобы избежать проблем на дороге с инспекторами дорожного движения.

Важно помнить, что перед тем, как включить противотуманные фары, нужно включить габариты.

Как защитить противотуманные фары своими силами:

Защита фар от камней
Защита фар от воды
Защита Противотуманок от камней

1-ый метод — защита Противотуманки бронированной пленкой. Пользующийся популярностью метод защиты фар, кузова и бампера.

Достоинства — пленку на фаре не заметно, а минусы — стоимость и защита лишь от маленьких камешков.

2-ой метод — защиты противотуманки при помощи прозрачного пластика либо оргстекла.

В первом случае используем ПЭТ (который используют для производства съемной тонировки).

Технология обычная: вырезается трафарет Противотуманки из бумаги, а потом по нему вырезаем ПЭТ.

Теперь надо придумать, как закрепить приобретенные шаблоны.

Достоинства — серъездная защита противотуманок от камней, а минусы — из-за плохого прилегания к фаре между пленкой и фарой может собираться грязюка либо еще ужаснее свет фар будет искажен.

Во случае с оргстеклом, который возможно взять с фар Газели, ситуация подобная.

Осталось закрепить на усики скотч, а лучше на небольшие шурупы нашу защиту перед противотуманками.

Все достоинства и минусы подобны с ПЭТ.

3-ий метод — защита противотуманки железной сеткой.

Сетка можете любую использовать, даже та, которая используется сверху гос. номеров.

Накладываем сетку на основа и фиксируем края припоем либо клеем. Лишнюю сетку отрезаем и края обрабатываем.

Достоинства — доступная и отменная защита фар, при которой свет фар не искажается. Минусы — выглядят на любителя.

Защита Противотуманки от воды

Слабое место всех Противотуманок Авто ваз 2110 — резиновый чехол сзаду. В какой-то момент он сдвигается и в фару попадет вода. Из-за воды противотуманные фары приходят в негодность и приходится их чинить либо брать новые.

Мероприятия по защите противотуманных фар от воды сводится к двум пт:

Обработка краев и соединений Противотуманки герметиком.

Сделать козырьки от попадания воды в Противотуманки

По первому пт все думаю понятно, а 2-ой подробнее:

Сейчас вода в птф попадать уже не будет!
