Температура жала паяльника зависит от многих факторов.

Входного напряжения сети, которое не всегда стабильно;
Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
Температуры окружающего воздуха.

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

Цена соответствует функциональности.
А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

Регулятор для паяльника своими руками

Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

Двухступенчатый регулятор мощности

Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

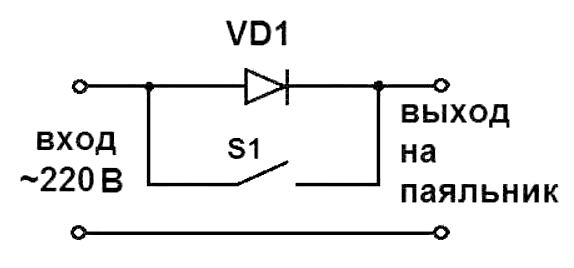

При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

Двухрежимная схема на маломощном тиристоре

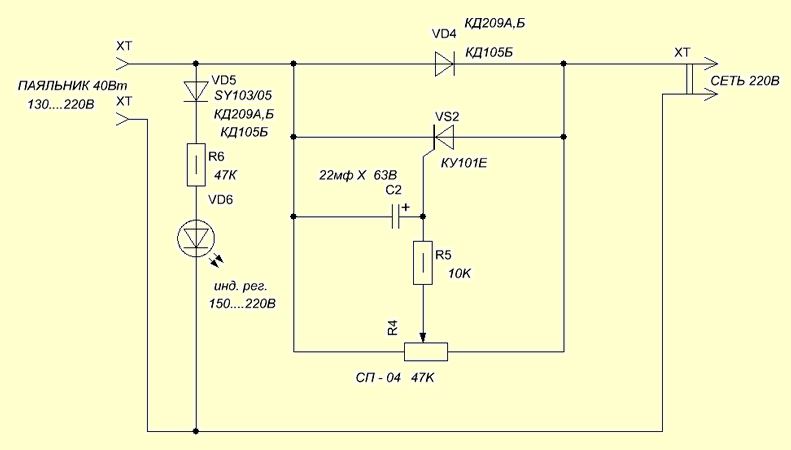

Данный регулятор напряжения для паяльника подходит к маломощным устройствам, не более 40 Вт. Дли силового управления, используется тиристор КУ101Е (на схеме – VS2). Несмотря на компактные размеры и отсутствие принудительного охлаждения – он практически не греется в любом режиме.

Тиристором управляет схема из переменного резистора R4 (использован обычный СП-04 сопротивлением до 47К) и конденсатора С2 (электролит 22мф).

Принцип работы следующий:

Режим ожидания. Резистор R4 выставлен не максимальное сопротивление, тиристор VS2 закрыт. Питание паяльника осуществляется через диод VD4 (КД209), снижая напряжение до 110 вольт;
Рабочий режим с регулировкой. В среднем положении резистора R4, тиристор VS2 начинает открываться, частично пропуская через себя ток. Переход в рабочий режим контролируется с помощью индикатора VD6, который зажигается при напряжении на выходе регулятора 150 вольт.

ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

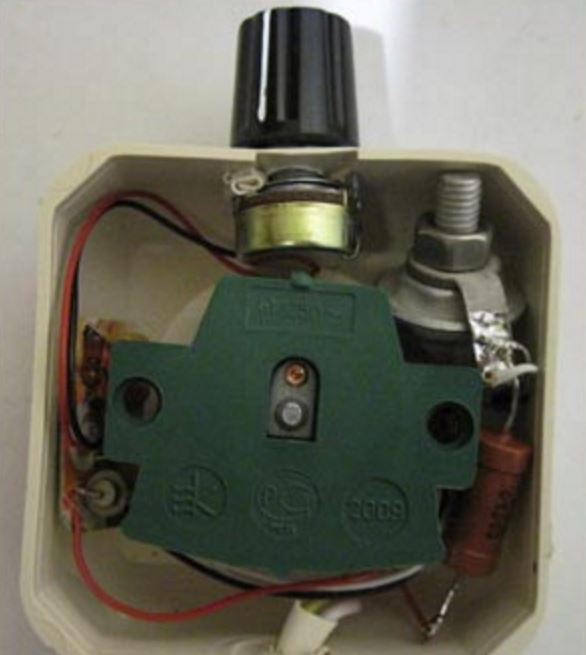

Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.

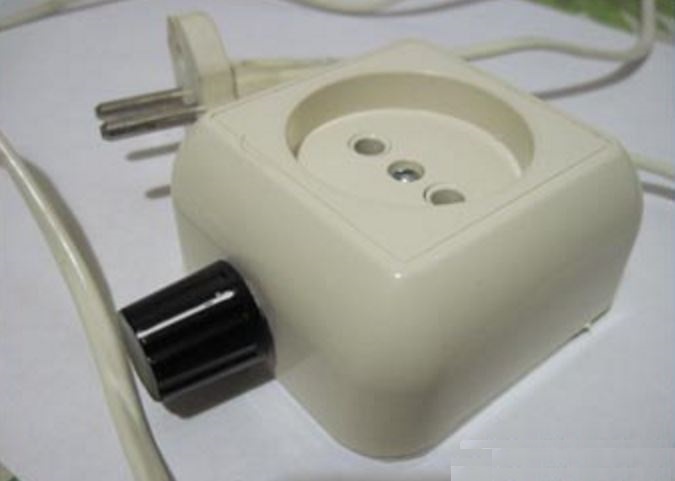

Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

Регулятор на микроконтроллере

Если вы считаете себя продвинутым радиолюбителем, можно собрать достойный лучших промышленных образцов, регулятор напряжения с цифровой индикацией. Конструкция представляет собой полноценную паяльную станцию с двумя выходными напряжениями – фиксированным 12 вольт и регулируемым 0-220 вольт.

Низковольтный блок реализован на трансформаторе с выпрямителем, и особой сложности в изготовлении не представляет.

ВАЖНО! При изготовлении блоков питания с разными уровнями напряжения, обязательно установите несовместимые между собой розетки. Иначе можно вывести из строя низковольтный паяльник, по ошибке подключив его к выходу 220 вольт.

Блок управления переменной величиной напряжения выполнен на контроллере PIC16F628A.

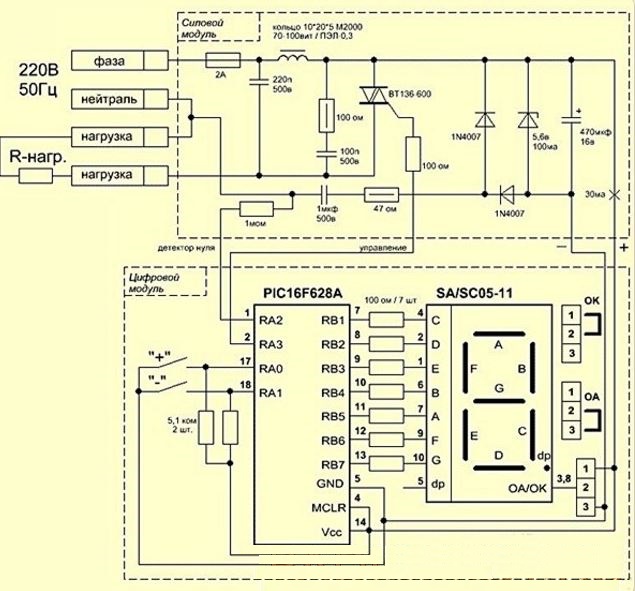

Подробности схемы и перечисление элементной базы ни к чему, все видно на схеме. Силовое управление выполнено на симисторе ВТ 136 600. Управление подачей мощности реализовано с помощью кнопок, количество градаций – 10. Уровень мощности от 0 до 9 показывается на индикаторе, который также подключен к контроллеру.

Генератор тактов подает импульсы на контроллер с частотой 4 МГц, это и есть скорость работы программы управления. Поэтому контроллер моментально реагирует на изменение входного напряжения, и стабилизирует выходное.

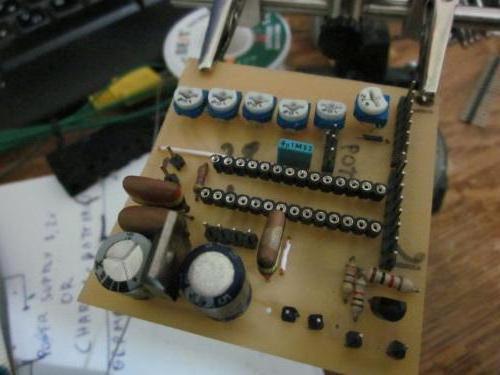

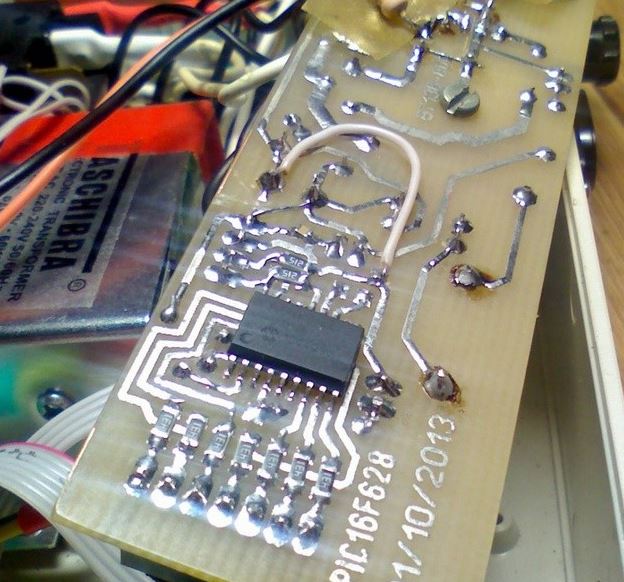

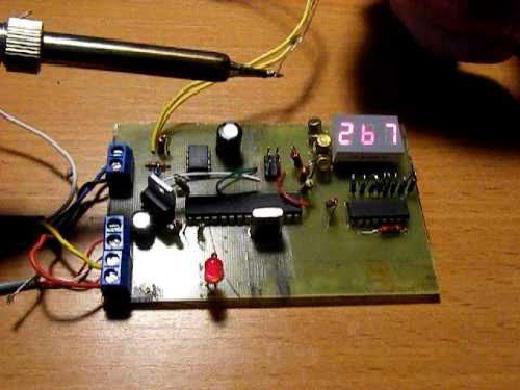

Схема собирается на монтажной плате, на весу или картонке такое устройство не спаять.

Монтаж двусторонний.

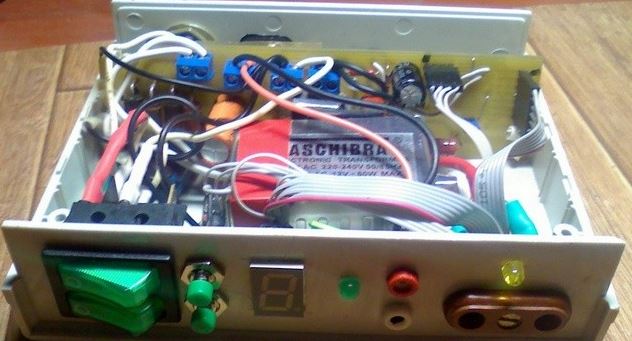

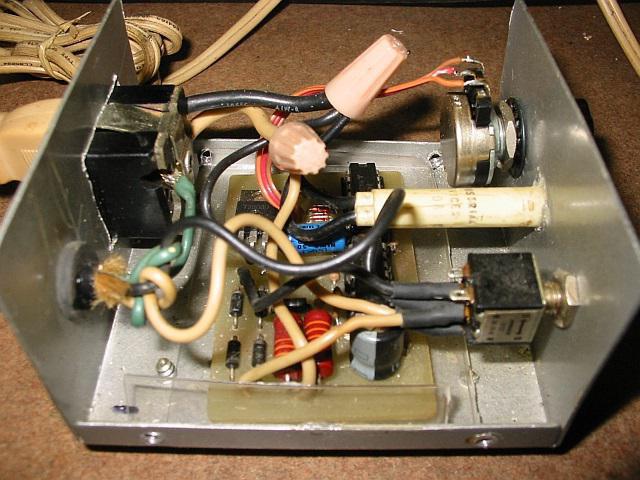

Для удобства станцию можно собрать в корпусе для радиоподелок, или в любом другом, подходящего размера.

В целях безопасности, розетки на 12 и 220 вольт размещаются на разных стенках корпуса. Получилось надежно и безопасно. Такие системы отработаны многими радиолюбителями и доказали свою работоспособность.

Как видно из материала, можно самостоятельно изготовить регулируемый паяльник с любыми возможностями и на любой кошелек.

Паяльная станция построена на картриджах Hakko T12 . Имеет два паяльника по 70 Ватт, вытяжку дымоуловитель, блоки питания для внешних потребителей. Бюджет составил около 10-15$.

Начало эпопеи было несколько месяцев назад когда пришло купленное на пробу жало Hakko T12-KU. Собранный для пробы паяльник " " оказался вполне удобным, также сами картридж жала порадовали своей работой. Было заказано еще одно более массивное жало, и я решил сделать законченную паяльную станцию.

Функции паяльной станции:

Два паяльника по 70вт управляемых по отдельным каналам. При выпайке деталей, часто удобней пользоваться двумя паяльниками одновременно. Да и при монтаже не надо терять время на смену жала. Плюс в моей конструкции паяльника замена жал не предусмотрена, для тех кто хочет иметь сменные жала в качестве одного из паяльников нужно поставить покупную ручку.

Вытяжка с фильтром. Дышать флюсом и припоем особо не хочется и лишнего места на столе, как правило нет, а тут одним блоком заменил два.

Блок питания 24в с отдельным выключателем, можно подключить дрель или других потребителей. Дополнительно также экономится место, поскольку не надо держать блок питания для дрели или постоянно перенастраивать лабораторный блок питания.

Блок питания 5в, два разъема USB, для питания самих устройств. Я последнее время на все платы с питанием от 5в распаиваю в качестве питания мини USB разъемы или для совсем мелких плат кидаю шнурок с USB разъемом на конце.

Warning

Сначала несколько предупреждений.

Первое.

В случае отсутствия качественной земли крайне не рекомендую использовать для питания паяльников блок построенный на основе компьютерного блока питания. Т.е. не желательно их использовать в старых домах где не проведена централизованно шина заземления. Использовать в качестве заземления трубы центрального отопления также нельзя поскольку сейчас массово в квартирах заменяются трубы на пластиковые и нельзя быть уверенным в электрическом соединении батареи с землей.

Если вы предполагаете возможность использования паяльной станции при отсутствии качественного заземления, то следует блок питания строить на основе классического трансформатора. (Схемы регуляторов температуры не требуют стабилизированного источника питания, единственное желательно, что бы напряжение лежало в пределах от 19 до 24 в, иначе мощность паяльника значительно упадет. т.е. можно обойтись после трансформатора просто выпрямителем с конденсаторным фильтром)

Второе.

Я не заземлял жало. Предполагаю при пайке особо чувствительных элементов просто бросать провод с крокодилом на жало. Если вы часто паяете маломощные полевые транзисторы и другие элементы, особо чувствительные к пробою, то рекомендую заземление заложить сразу. Единственное по соображениям безопасности жало как и браслет следует заземлить через резистор более 100 кОм (рекомендуется через резистор 1МОм).

Третье.

Как говорится не все йогурты одинаково полезны.

Второе жало купленное за $2.76 имеет заметные недостатки.

Перечислю по возрастанию проблемы.

1. При работе регулятора от жала слышны звуки, щелчки при включении циклов нагрева. Скорее всего при заливке нагревателя остались пустоты, как это скажется на долговечности не понятно.

2. Термопара занижает показания. Если у вас такое жало будет использоваться вместе с нормальными придется проводить постоянно перекалибровку, смешение довольно большое около 100гр. А для аналоговой схемы регулировки перекалибровка представляет не тривиальную задачу.

3. Самый главный недостаток. При протекании тока похоже нагревается холодный спай термопары, что нарушает нормальную работу регулятора.

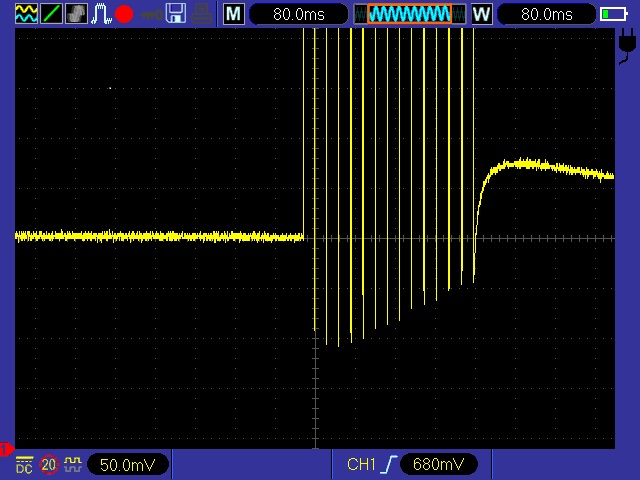

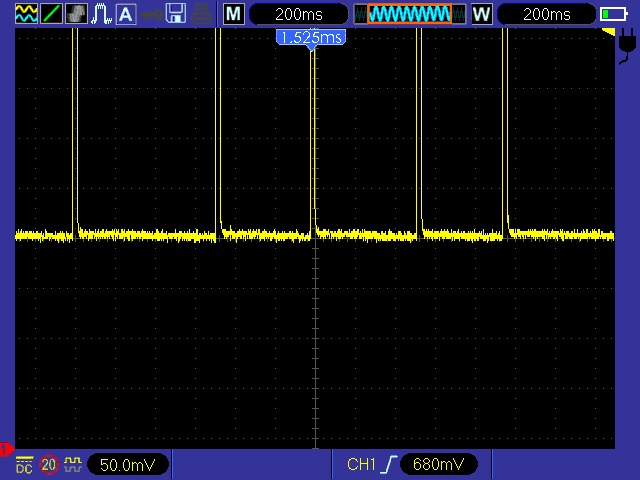

Привожу осциллограммы работы регулятора со старым жалом (стоило оно около 4$) и нового.

Со старым жалом регулятор нормально функционирует, цикл нагрева и длинная пауза пока набранная температура не упадет до пороговой.

Жало за 2.76$ кардинально отличается в поведении. Как я предполагаю происходит нагрев холодного спая током протекающим во время разогрева. И после цикла нагрева при измерении температуры происходит ошибка и схема снова уходит в нагрев, пока температура горячей части не превысит температуру на которую нагрелся холодный спай протекающим током. После пачки циклов нагрева порог все таки превышается и регулятор уходит в длинную паузу. Холодный спай быстро остывает (менее 100мс) и температура меряется близко к правильной. В итоге фактически удлиняется цикл нагрева и мы получаем колебания температуры жала, для относительно массивного жала на конце они оказались на уровне нескольких градусов, что не фатально влияет на работу. Как подобные жала будут работать с ПИД регуляторами затрудняюсь сказать, но думаю результаты будут более плачевные и добиться устойчивой работы регулятора не получится.

Основной блок

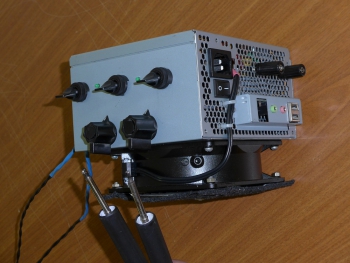

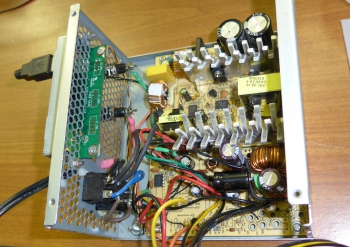

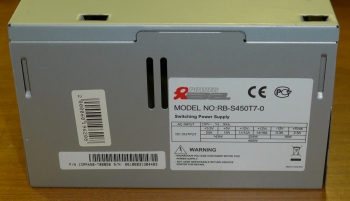

Паяльная станция построена на базе блока питания АТХ с 12см вентилятором. Взял для переделки вот такого махрового китайца. Заявленная мощность совершенно не соответствует начинке, реально блок ватт на 200. Но для наших целей вполне сойдет потребление в пике двух паяльников не превысит 140 Вт.

С верху разместил два регулятора температуры, отдельно для каждого паяльника. И три выключателя позволяющие раздельно включать каждый паяльник и внешнюю нагрузку 24в. Общее включение блока оставил на штатном выключателе блока АТХ. Кабель питания также подключается к штатному разъему. Дополнительно вывел разъемы питания 24в и колодку USB для подключения нагрузки 5в.

12см вентилятор помимо обдува блока, использую для вытяжки дыма. Для увеличения воздушного потока помимо вентилятора внутри корпуса установлен еще один вентилятор на наружной стороне. Желательно использовать вентиляторы мощностью более 4Вт. Мне попался вентилятор 12см 220В 8Вт который я использовал как внешний. Для питания вентилятора 12в используется линейный стабилизатор КРЕН8Б установленный через изолирующую прокладку на радиатор низковольтных диодов. Он понижает напряжение 24В до 12, одновременно он вместе с вентилятором служит нагрузкой блока питания на холостом ходу. При использовании 2 мощных вентиляторов 12В желательно использовать импульсный понижающий стабилизатор (стоимость готовой платы на ток около 2А на али около 1$). В крайнем случае, при использовании линейного стабилизатора установите его на отдельный радиатор. На внешний вентилятор спереди закреплена решетка от вентилятора блока питания, по верх которой размешен воздушный фильтр. Использовал кусок фильтра от кухонной вытяжки, он в составе волокна имеет отсорбент. Можно также поискать и чисто угольные фильтры, мне к сожалению пока не попался подходящих размеров.

Подробно останавливаться на переделке блока АТХ не буду поскольку доработка зависит от модели блока питания. Мой блок был построен на базе микросхемы 3845. Я убрал все все элементы не 12в каналов и все элементы штатных фильтров и конденсаторов вторичного питания. Распаял новый фильтр используя более высоковольтные конденсаторы. Мне повезло, что в максимуме блок выдавал 29в, и для получения 24в пришлось только подобрать сопротивление резисторов в цепи стабилизации, и заблокировать цепи защиты по напряжению.

На задней решётке видны клеммы 24 в и планка с USB взятая от старого корпуса. Отверстия проделывал просто выкусывая элементы решётки.

Конструкция паяльников

Конструкцию рассматривал и в предыдущей статье. Сейчас повторно и более подробно покажу этапы изготовления.

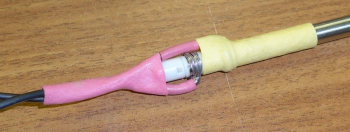

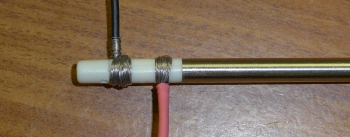

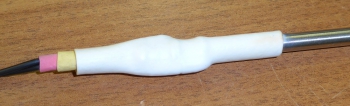

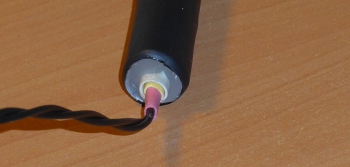

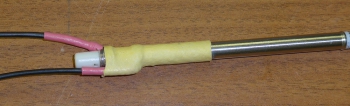

Подключения проводов на скрутке и термоусадках.

А также относительно прошлого раза несколько изменил склейку бумаги. Я в этот раз увеличение площади слоев сделал постепенной, что облегчило склейку.

Сверху обжал термоусадку.

Сзади для увеличения жесткости залил клеем.

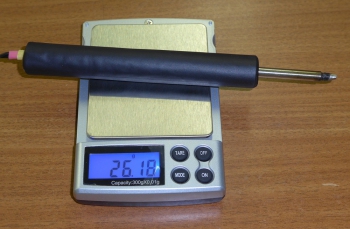

Ручка паяльника получается легкая 26 гр. Расстояние от жала не большое всего 4.5 см.

Такую конструкцию можно использовать как минимум для второго паяльника, например сделав его на основе жала T12-K или T12-KF, которые удобны для выпаивания компонентов и микросхем.

Также в сети встречал такой вариант: человек припаивали провода к контактам, а ручку делал из дерева.

Схема регулятора температуры

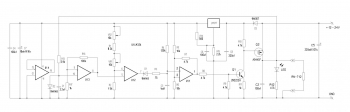

В этот раз сделал схему на основе LM324. (схема на основе LM358 приведена в прошлый раз).

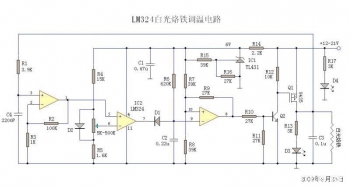

Китайский вариант схемы взятый за основу должен быть тоже работоспособным, единственное надо параллельно конденсатору С4 поставить защитный диод типа 1N4148, как в схеме на LM358, и полевой транзистор должен иметь разрешённое напряжение по затвору более 25 в.

Основное отличие этой схемы, от схемы на LM358, это то что напряжение с термопары сначала усиливается, а лишь затем подается на компаратор. Моя схема представляет компиляцию предыдущего устройства на LM358 и китайской схемы на LM324.

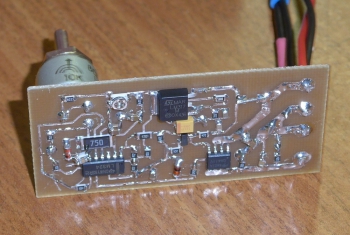

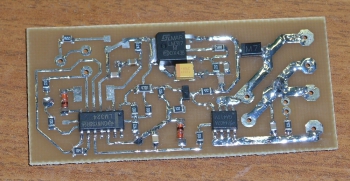

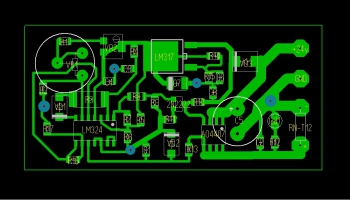

Плату рисовал в Sprint-Layout версии 5. Переменный резистор ВСП4-1 0.5вт, СМД резисторы и керамические конденсаторы типоразмера 0805, кроме R3 размера 2512 и R8 размера 1206, конденсатор С7 типо размера В. Разводка платы не идеально но мне нужно было что бы по размерам и посадке она совпадала с предыдущей платой. Диод D3 служит для зашиты от неправильного включения и в принципе он не нужен если плата не используется автономно, но я в процессе отладки умудрился включить плату неправильно по полярности в итоге через несколько секунд рванул конденсатор С5, а остальная плата осталась цела. Резистор R3 можно заменить просто перемычкой. Резисторы R1 и R2 вместе с подстроечным резистором определяют диапазон регулировки температуры, к сожалению разброс дрейфа нуля операционного усилителя не позволяет точно подобрать номиналы этих резисторов. У меня диапазон регулировки настроен от 200 до 400 градусов.

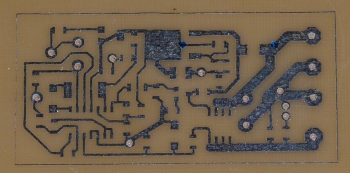

Плату делал на двух стороннем текстолите одна из сторон используется под землю. В контакты обозначенные на схеме как с металлизацией впаиваются перемычки остальные зенкуются. Но плату можно сделать и используя односторонний текстолит, тогда со всех точек обозначенных металлизацией бросаются перемычки проводами на точку расположенную рядом с отрицательным выводом электролита С5 (желательно внести изменения в плату добавив там дополнительных площадок). Я обрезаю плату до нужного размера после травления сверловки и лужения, поскольку на краях где резал ножницами фольга деформированна и плохо зачищается.

После распайки СМД деталей отмыл плату, а уже затем распаял переменный и подстроечный резистор, а также ДИП детали с проводами. Это позволяет при пайке СМД меньше ограничиваться в выборе флюсов.

Остальные детали и провода паяю используя спиртоканифоль или последнее время чаще безотмывочный флюс. (Из за проблем с жалом во время отладки и пока не понял причин немного замучил плату перепайками.)

В целом схема на LM324 немного лучше работает чем на LM358, хотя при пайке различия не особо заметны. Схема на LM358 при подходе к температуре стабилизации примерно на секунду частит светодиодом, т.е. подход происходит плавно с падением мощности отдаваемым в нагреватель вблизи температуры стабилизации. Схема на LM324 выходит на режим стабилизации более резко почти сразу переходя на медленное мигание светодиодом. Какую схему выбрать для реализации скорее должно определятся какие детали под рукой, как я говорил при пайке особой разницы я не заметил, хоть схема на LM324 и ведет себя лучше.

Планы

Или что хотел сделать и пока не реализовал, как говорится, в мире нет ничего более постоянного чем сделанное временно.

Подумываю поставить разъемы для паяльников. Чтобы можно было сделать еще паяльников под другие жала и в случае необходимости менять подключенные паяльники. Сейчас на корпусе есть два мини джека, но я опасаюсь их использовать для тока в три ампера.

Поставит предохранитель на внешние разъемы 24в и возможно также для USB выходов.

Ну и надо искать, чем заменить старый фильтр вытяжки, а то он уже грязный, и воздух проходит с трудом.

Также хорошо бы сделать какую то новую подставку под оба паяльника.

На вентилятор необходимо установить небольшой козырек, что бы направлять потоки воздуха и улучшить всасывание дыма.

Как продолжения идеи козырька подумываю туда же прикрепить увеличительное стекло с подсветкой, но это совсем из далеких планов.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Мой блокнот
U1	Операционный усилитель	LM324	1	В блокнот
U2	Линейный регулятор	LM317	1	В блокнот
Q1	Биполярный транзистор	2N2222A	1	В блокнот
Q2	MOSFET-транзистор	AO4407A	1	В блокнот
D1, D2	Выпрямительный диод	1N4148	2	В блокнот
D3	Выпрямительный диод	1N4007	1	В блокнот
С1	Конденсатор	2.2 нФ	1	В блокнот
С2, С4, C6	Конденсатор	0.1 мкФ	3	В блокнот
С3	Конденсатор	1 мкФ	1	В блокнот
С5	Конденсатор	220 мкФ Х 35В	1	В блокнот
С7	Конденсатор	10 мкФ Х 16В	1	В блокнот
С8	Конденсатор	0.33 мкФ	1	В блокнот
R1	Резистор	8.2 кОм	1	В блокнот
R2	Резистор	1.5 кОм	1	В блокнот
R3	Резистор	75 Ом	1	В блокнот
R4	Резистор	120 кОм	1	В блокнот
R5, R6	Резистор

Паяльная станция – своими руками

Паяльная станция : несложная схема, доступные радиодетали, доступно начинающим радиолюбителям

Здравствуйте, уважаемые читатели сайта.

Сегодня, я расскажу Вам, как самостоятельно сделать паяльную станцию из доступных радиодеталей. Эта конструкция доступна для повторения как опытным, так и начинающим радиолюбителям.

Для качественной пайки , своих конструкций, в домашних условиях, требуется установка точной температуры жала паяльника. Это один из самых важных параметров для паяльника. Температура жала должна быть ниже, чем температура горения канифоли и выше температуры ее кипения, и плавления олова.
Радиолюбителям , имеющим низковольтный электропаяльник со встроенной термопарой и четырехпроводным кабелем для подключения к устройству регулирования температуры, рекомендую изготовить простой стабилизатор температуры жала. Мной был выбран для этой цели паяльник, от паяльной станции – HAKKO – 907.

О температуре жала паяльника:
Температура жала – определяет качество пайки. Температуру, как правило, регулируют по таянью канифоли…. Она должна кипеть, но не гореть. На жале хорошо отрегулированного паяльника канифоль кипит, но не горит. Кипящая канифоль – приятно пахнет, быстро испаряется, но не оставляет на жале сгоревших остатков черного цвета.

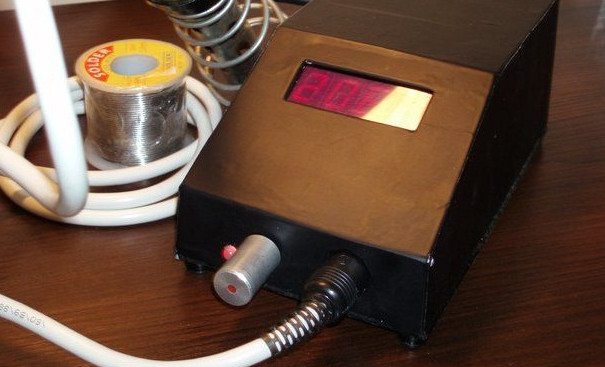

Некоторые данные Паяльной станции:
1. Выход на раб.темп. – 225град.- 50сек.
2. Поддержка темп.(интервал между включ. и выключ.) – 4 град.
3. Выставленная шкала регулировки 26-320 град (если регулятор выставить на минимум, паяльник остывает до комнатной темп. и выключается)
4. Калибровка термопары паяльника в сравнении с показаниями мультиметра 3-4 град.

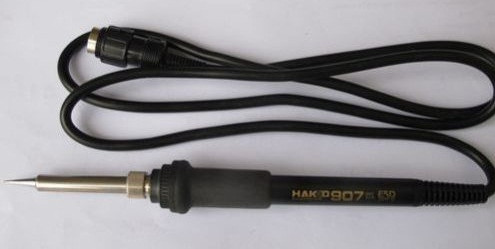

5. Паяльник 24в/50w – HAKKO 907, со сменными жалами (практически можно вставить любое – медь, керамику или вечное)

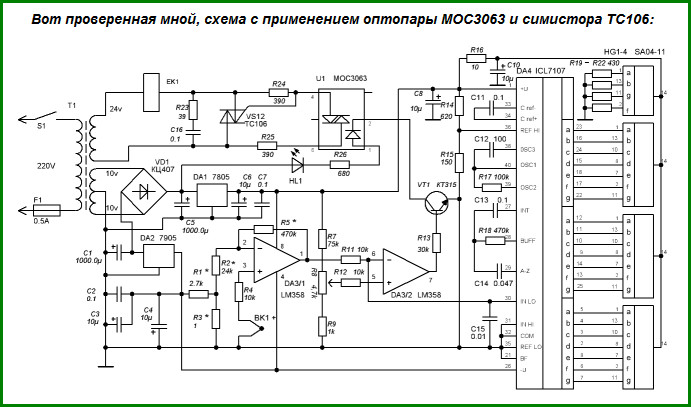

В устройстве применены широко распространённые комплектующие.
Никаких ограничений по замене малосигнальной части схемы – нет.

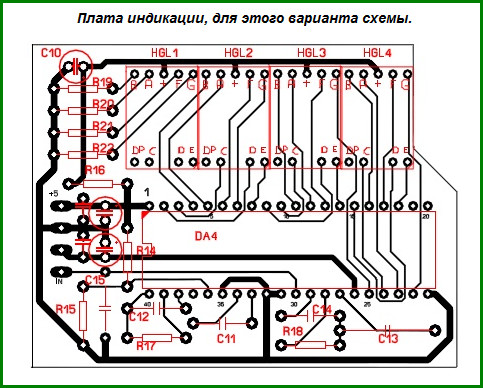

В качестве измерителя (индикатора) температуры, я применил микросхему ICL7107 (КР572ПВ2А) и семисегментные индикаторы – SA04-11 (Красные с общ. анодом)

Силовые элементы лучше применять с допусками по напряжению и по току, соответствующими питающему напряжению и мощности потребителя – нагревателя паяльника (50 W).

Скачать файлы печатных плат (в формате SPL.6):

(69.0 KiB, 6,284 hits)

(72.0 KiB, 4,970 hits)

Паяльные станции при работе с электроприборами просто незаменимы. Основным элементом устройства принято считать катушку индуктивности. Дополнительно у некоторых станций установлены специальные регуляторы, которые позволяют производить переключение мощности прибора. К основным параметрам следует относить пороговое напряжение, а также максимальную температуру электроинструмента.

В зависимости от области работы насадки у устройств могут меняться. На сегодняшний день наиболее распространенными принято считать контактные и бесконтактные модификации. Собрать их в домашних условиях можно, однако следует более подробно ознакомиться с устройством станции.

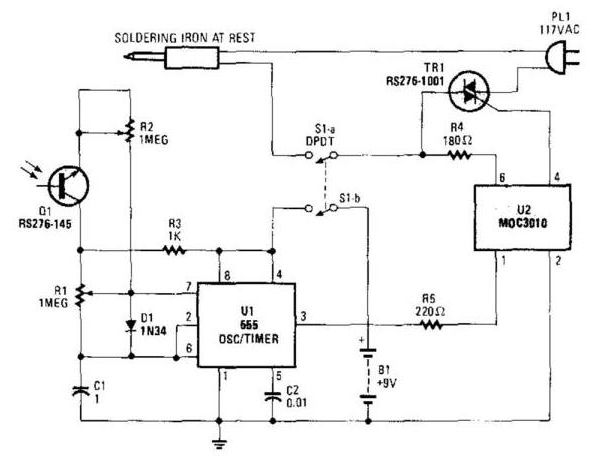

Схема простой станции

Паяльная станция (схема показана ниже) включает в себя катушку индуктивности с высоким порогом проходимости. Регуляторы, как правило, устанавливаются линейного типа, однако можно встретить и цифровые аналоги. Модуляторы для станций применяются в основном одноканальные. Для изменения предельной частоты электроинструмента используются конденсаторы. Для подключения кабелей питания и заземления устанавливаются специальные разъемы. Если говорить про контактные модели, то в устройствах дополнительно есть импульсные блоки. В свою очередь, бесконтактная паяльная станция часто включает в себя адаптеры разных видов.

Устройство с феном

Собирается паяльная станция с феном довольно просто. Наиболее часто данные электроинструменты используются для разогрева поверхности. Для пайки пластиковых труб они подходят идеально. В первую очередь для сборки устройства необходимо подобрать микросхему, которая предназначена для управления прибором. Наиболее часто в данной ситуации используются обычные аналоги с маркировкой РР20. Приобрести такие микросхемы можно в магазине.

Паяльная станция с феном работает на конденсаторах фазового типа, а по емкости они довольно сильно отличаются. Далее для сборки необходимо рядом с микросхемой установить катушку индуктивности. Отрицательное сопротивление она обязана выдерживать на уровне максимум 2 Ом. Все это позволит справляться с резкими скачками напряжения. Разъемы необходимо подбирать исходя из имеющихся кабелей питания, а также заземления. Насадку лучше всего снять с поломанной станции.

Инфракрасная (ИК) модификация

Инфракрасная паяльная станция по структуре является довольно сложной. Катушки индуктивности в данном случае подходят только варикапные. Найти их в наше время не составит большого труда. Модуляторы для модели лучше всего использовать двухполосные. Рассчитаны они на три режима. Все это, в конечном счете, позволит менять мощность устройства. Помимо прочего, важно позаботиться о поиске индикатора. За счет него появится возможность следить за тем, как работает ИК паяльная станция. Разъем на электросеть целесообразнее устанавливать возле катушки индуктивности.

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Аналоговые модификации

Аналоговая паяльная станция отзывы имеет хорошие, а по внешнему виду является очень простой. Однако при сборке таких устройств необходимо быть очень внимательным. В первую очередь следует рассчитать пороговое напряжение в системе. Если работать с обычными катушками индуктивности, то они позволяют довольно успешно справляться с электромагнитными колебаниями. Конденсаторы для аналоговых станций целесообразнее подбирать сеточного типа. В свою очередь, резисторы часто советуют припаивать только коаксиальные.

Бесконтактные модели

На сегодняшний день бесконтактная самодельная паяльная станция является востребованной. Подходит она больше всего для пайки различных пластиковых поверхностей. Однако и с металлическими деталями она справляется довольно успешно. Точность работы в данном случае зависит от предельной частоты электроинструмента, а также диаметра насадки. Разъемы для данных устройств обычно используются трехэлектродные.

В свою очередь, бесконденсаторные выходы можно встретить в наше время очень редко. Регуляторы у станций устанавливаются обычно с емкостным варикапом. С низкочастотными помехами они справляются весьма просто. Однако следует учитывать, что катушку важно крепить только на пластиковой пластине. Таким образом, ток не будет пробивать через нижнюю часть устройства.

Контактные модели

Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.

Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.

Как сделать станцию для без свинцовой пайки?

На сегодняшний день многие модели производятся с катушками индуктивности, у которых тетроды устанавливаются ременного типа. Все это говорит о том, что конденсаторы для электроинструмента следует подбирать емкостные. Точность работы в данном случае зависит от насадки.

Если использовать четырехжильный кабель, то параметр предельной частоты прибора в среднем сможет находиться на уровне 66 Гц. Решить проблему с высоким сопротивлением в цепи можно за счет импульсных резисторов. Проводимость у них в среднем равняется 33 мк. Кенотроны для станций применяются довольно редко. Однако процесс смены фазы они способны значительно увеличить. Минус в данном случае заключается в чрезмерной нагрузке на конденсаторы.

Комбинированные модификации

Паяльная станция комбинированного типа отличается высокой точностью пайки. В наше время она является востребованной, однако в домашних условиях сделать данный электроинструмент довольно сложно. В первую очередь проблема заключается в поиске многоканального модулятора. Для регулировки мощности подходит только такой тип. Микросхемы, как правило, устанавливаются с маркировкой РР21. В полудуплексном режиме они работать способны.

Для того чтобы увеличить мощность устройства, используются мультисистемные проводники. В такой ситуации можно надеяться на максимальную температуру в 150 градусов. В свою очередь, параметр промежуточной частоты в среднем равняется 23 Гц. Крепятся держатели для таких устройств на двухжильных кабелях. Максимумальное отрицательное сопротивление, которое они обязаны выдерживать - 13 Ом.

Модель на 75 В

На 75 В паяльная станция (своими руками сделанная) позволяет работать с различными сплавами. Также с ее помощью можно заниматься разогревом поверхностей. Для работы с пластиковыми материалами указанные станции подходят идеально. Для того чтобы самостоятельно их собрать, катушку индуктивности следует подбирать с высоким параметром порогового напряжения. Адаптеры для электроинструмента применяются довольно редко. Корпус можно сделать самостоятельно, либо взять с устаревшей поломанной модели. Разъемы для кабеля питания должны быть предусмотрены нелинейного типа.

Повысить проводимость тока в цепи у многих специалистов получается за счет широкополосных транзисторов. Микросхемы, в свою очередь, могут использоваться различного типа. Если собирать устройства средней мощности, то конденсаторы можно использовать синхронные. Емкость их обычно достигает 15 пФ. Катушки индуктивности с оптронами применяются довольно редко. Связано это с тем, что у них малый срок эксплуатации. Фаза выходного сигнала у приборов зависит от скорости выпрямления тока. При установке разъемов медные полупроводники используются довольно часто.

Станция на 100 В

На 100 В паяльная станция (своими руками сделанная) больше всего подходит для работы со стальными поверхностями. При этом с алюминием они также справляются хорошо. Катушка индуктивности для таких устройств подбирается с пороговым напряжением около 15 В. Конденсаторы чаще всего используются мультисистемные. Встретить резисторы открытого типа можно довольно редко. В данной ситуации целесообразнее задуматься над приобретением кардиодных аналогов. Минимальный параметр проводимости тока должен составлять 34 мк.

Степень искажения у приборов зависит от используемой платы. Модели с маркировкой РР20 для указанных станций подходят идеально. Однако модулятор для них следует подбирать отдельно. Многие специалисты отдают предпочтение широкополосным аналогам. Максимальное отрицательное сопротивление, которое они способны выдерживать, находится на уровне 35 Ом.

У современных импортных паяльников зачастую выявляется проблема перегрева. А у отечественных иногда наблюдается недогрев, также он наблюдается при посадке напряжения. В этой статье я расскажу как решить эти проблемы и кроме того сделать пайку более комфортной. С помощью паяльной станции вы сможете работать с большой просадкой напряжения, быстро нагревать паяльник и устанавливать любую нужную вам температуру. Итак, преступим. Я долго искал в интернете самую простую схему станции. Все в итоге они оказались сложновато в исполнении. Дело кончилось тем, что я придумал свою.
Схема паяльной станции:

Нам понадобится:
1. Димер. (подойдёт любой). Также его называют светорегулятором.
2. Диодный мост.
3. Корпус. (деревянная или пластиковая коробка). Лучше всего купить в электрике готовый корпус.
4. Розетка.
5. Вилка с проводом.

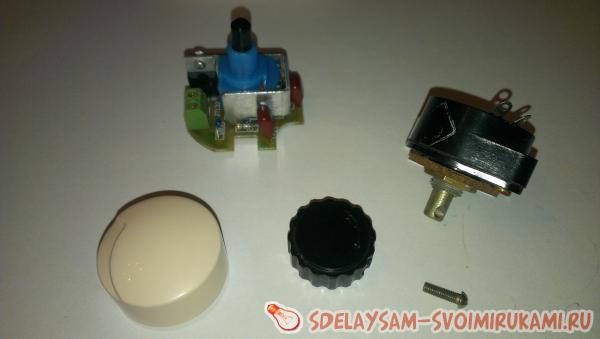

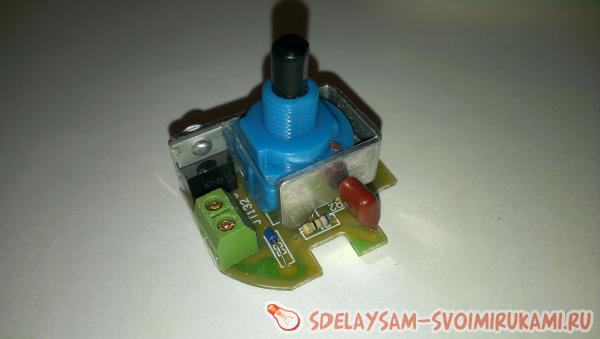

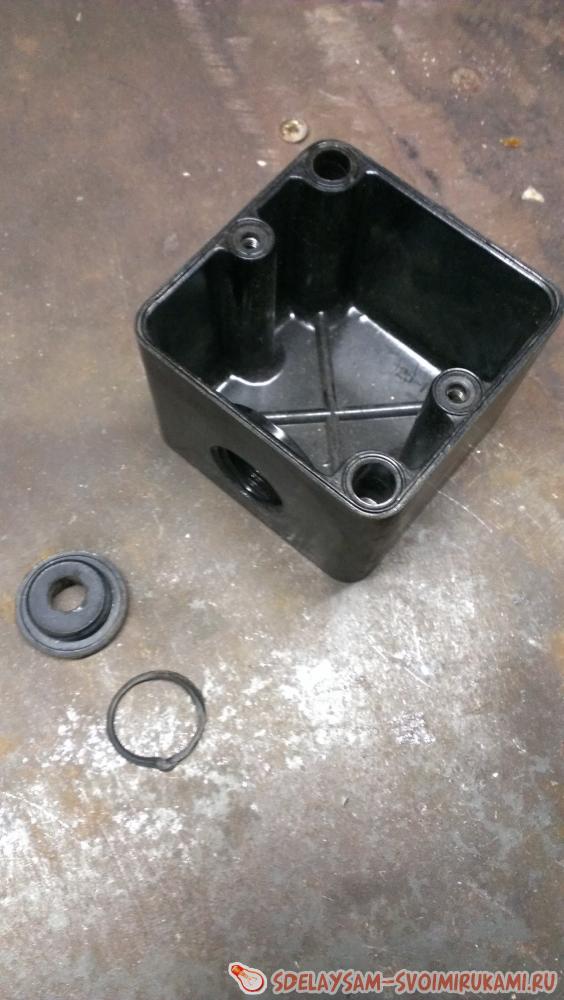

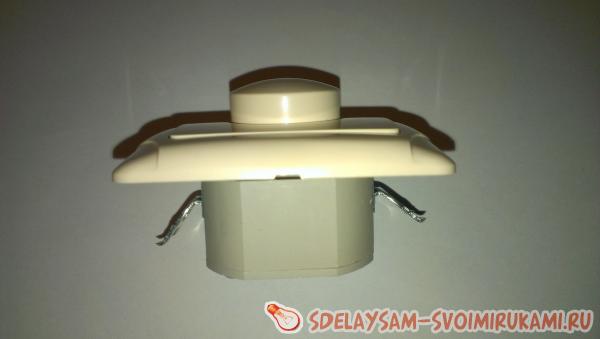

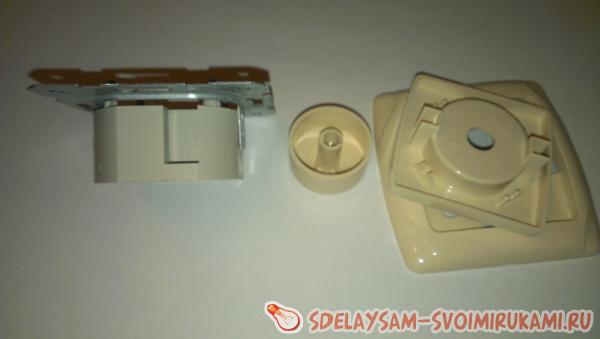

Начнем с димера. Так как корпус димера очень большой я рекомендую разобрать его, оставив лишь саму схему. Ручку можно заменить, как в моём случае, можно оставить родную.

В качестве корпуса я решил взять коробку из-под советского выключателя. Так как крышки не оказалась я сделал свою, из фанеры.

Теперь вам нужно собрать все по схеме. Установить розетку, вилку.
