У вас часто возникает проблема с перекачиваем воды? Поливом огорода или другие подобные проблемы? Эта инструкция по изготовлению самоделки поможет их решить. Предлагаю вашему вниманию простую бензопомпу, топлива она потребляет мало, а работает весьма эффективно. Сама по себе помпа собирается с нуля, тут используются недорогие материалы, корпус сделан из комплектующих для ПВХ-труб.

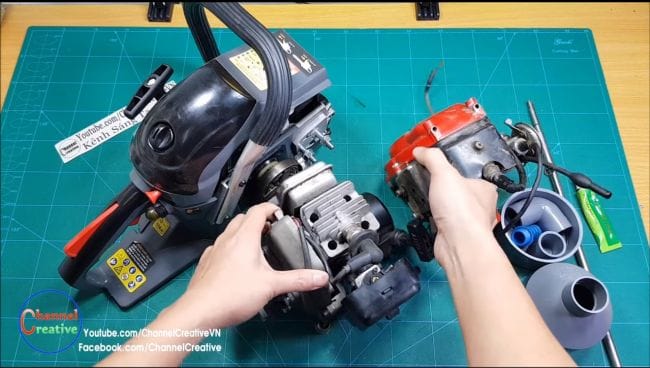

Самым дорогим элементом самоделки можно считать двигатель от бензокосы. Впрочем, ломать мы его не будем, так что при желании вы всегда сможете снова превратить помпу в бензокосу. Подойдут также моторчики от бензопил и подобной техники.

Материалы и инструменты, которые использовал

Список материалов:
- двигатель от бензокосы;
- стальная пластина (для крыльчатки);
- древесная плита (для основы);
- стальная ось;
- заглушка для трубы на 90 (ПВХ);
- переходник 90Х34 (ПВХ);
- уголок и кусок трубы (ПВХ);
- штуцер под шланг (на помпу);
- подшипник;
- суперклей;
- эпоксидка;
- медная втулка;
- кусок шланга (для муфты);
- винтики, саморезы и другие мелочи.

Список инструментов:

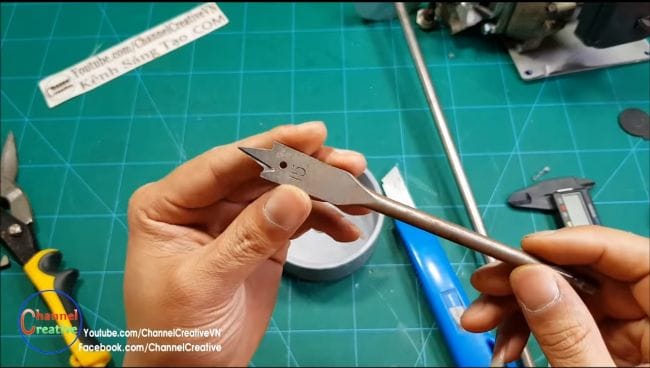

- дрель ();
- шуруповерт;
- сварка ();
- болгарка ();
- дремель;
- штангенциркуль (у автора цифровой);
- биты для сверления, отвертки, плоскогубцы и так далее.

Процесс изготовления помпы:

Шаг первый. Заготовка для корпуса

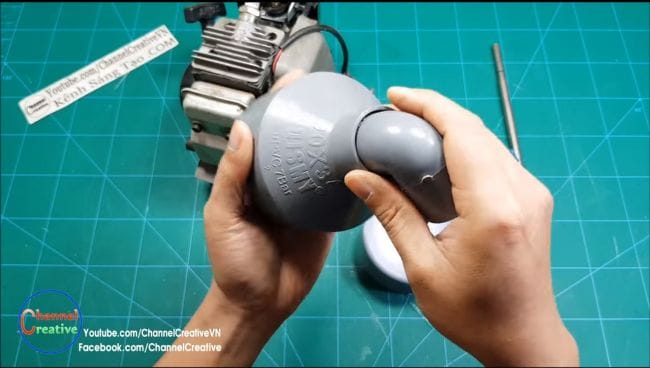

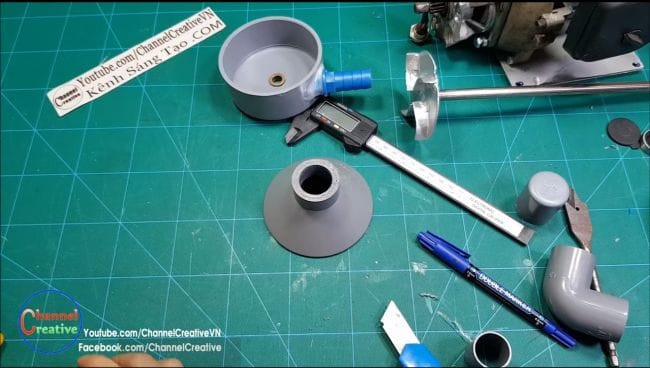

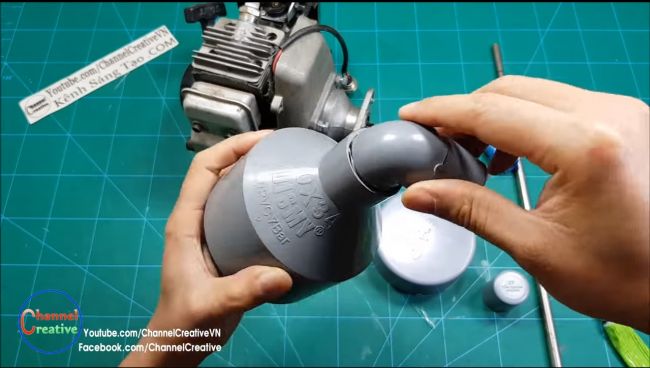

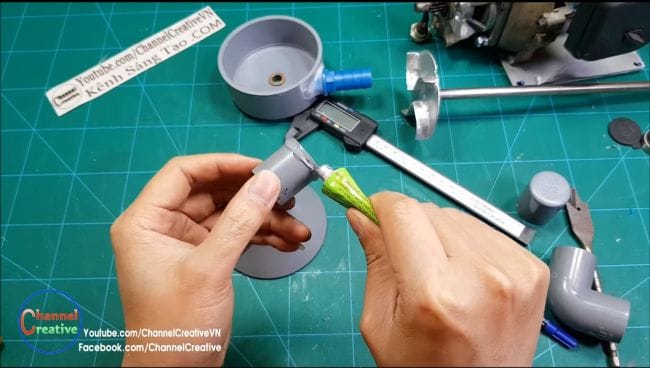

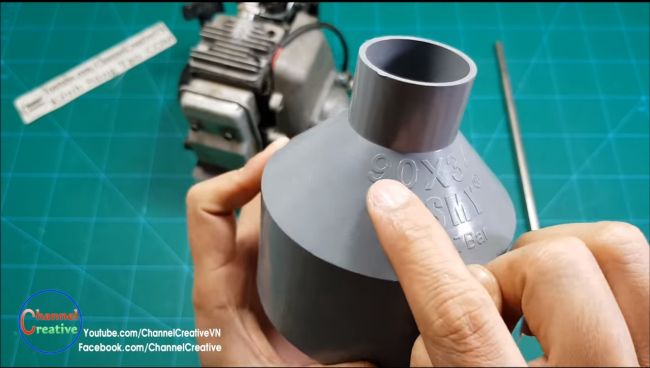

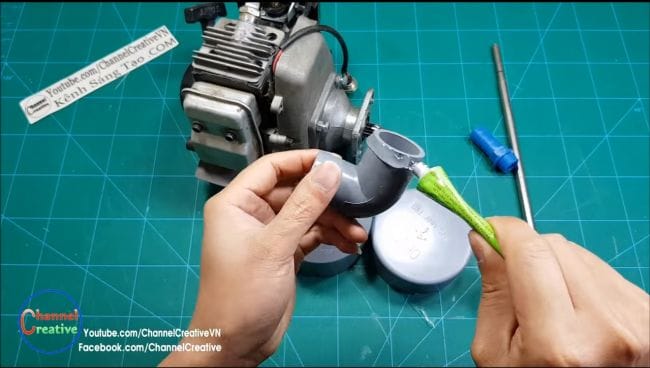

Вам понадобиться деталь 90Х34, а также уголок. Берем клей и приклеиваем уголок. Пока откладываем эту деталь.

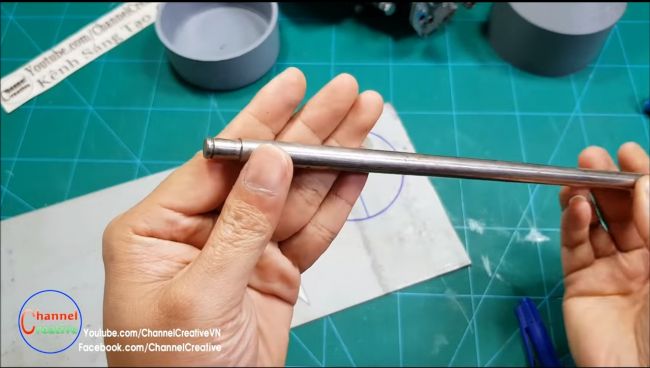

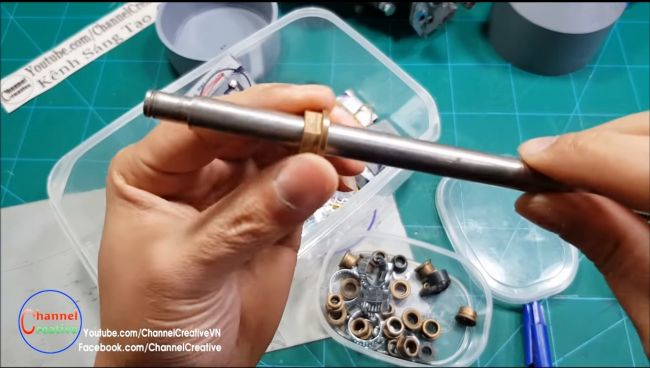

Шаг второй. Подготовка оси

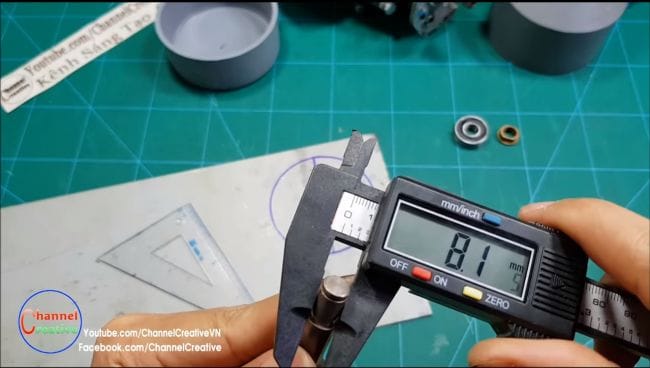

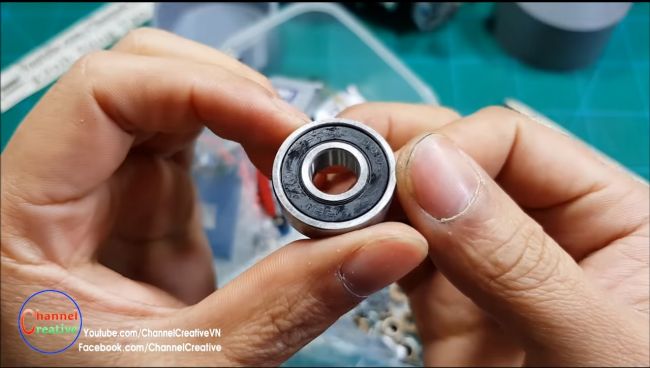

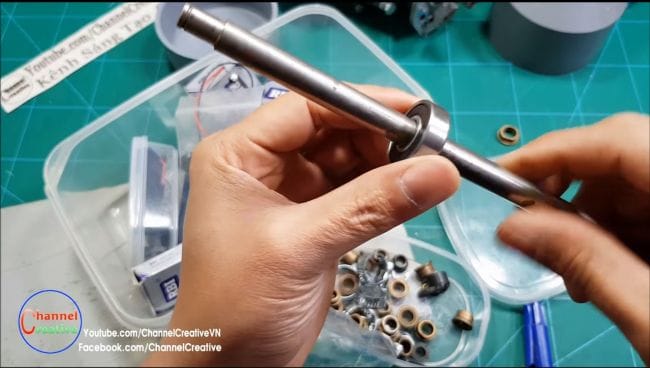

Вам понадобиться подыскать хорошую ось. Вращаться она будет на подшипнике, а для герметизации системы понадобиться втулочка из латуни или меди, которая между осью будет образовывать минимально возможный зазор.

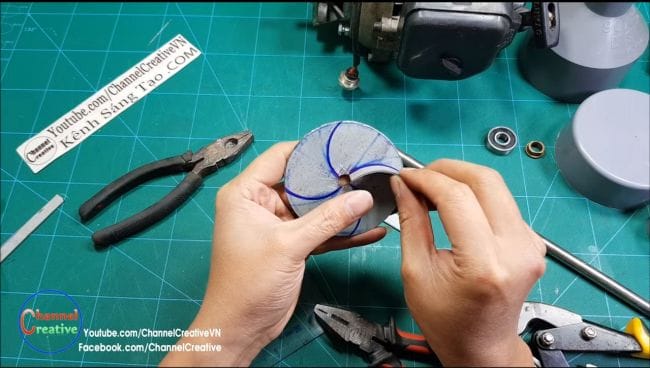

Шаг третий. Изготавливаем крыльчатку

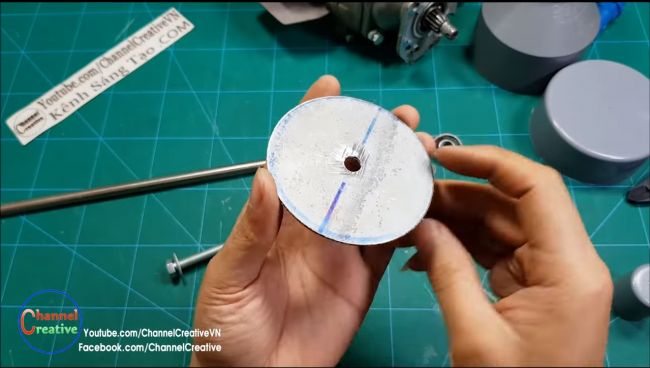

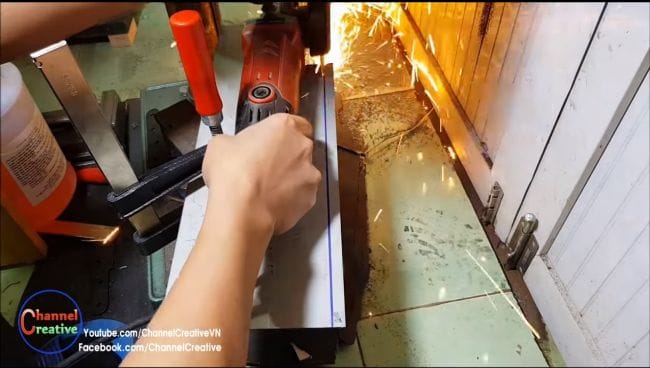

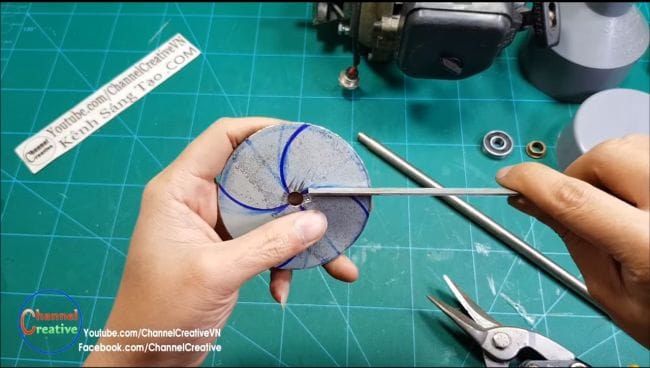

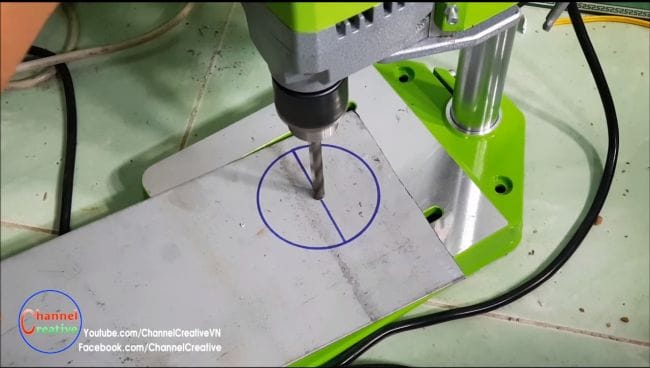

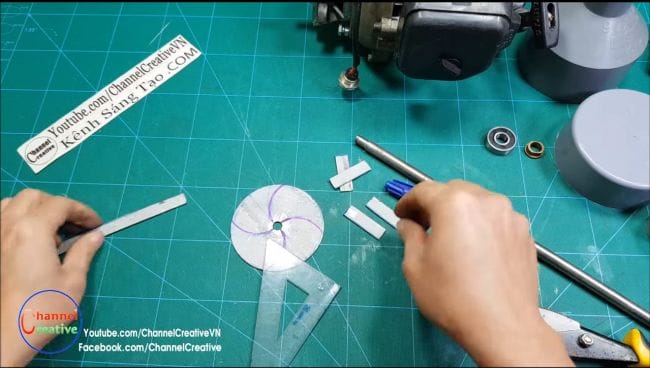

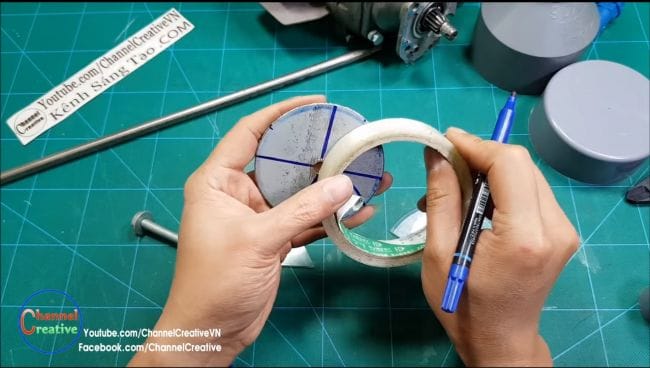

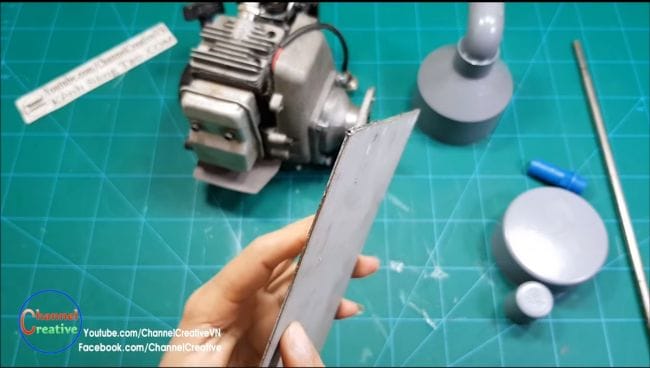

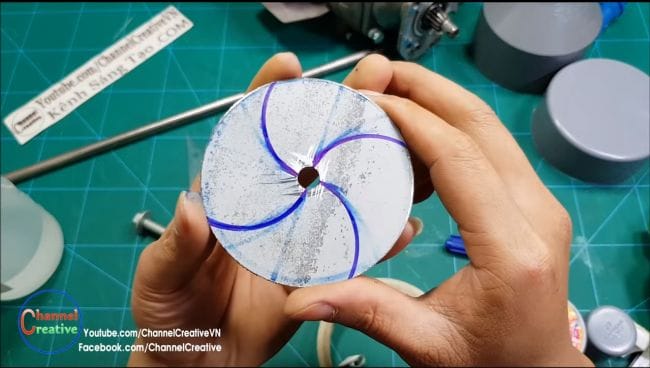

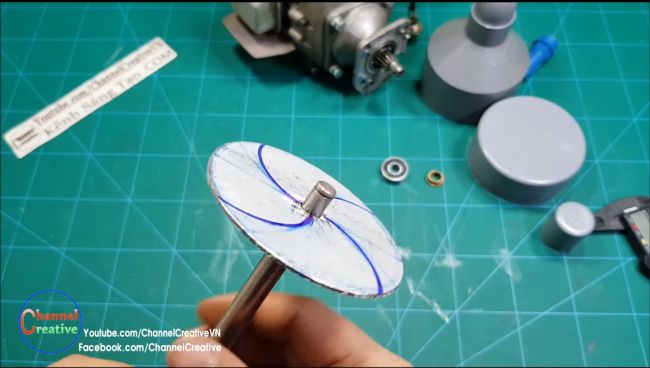

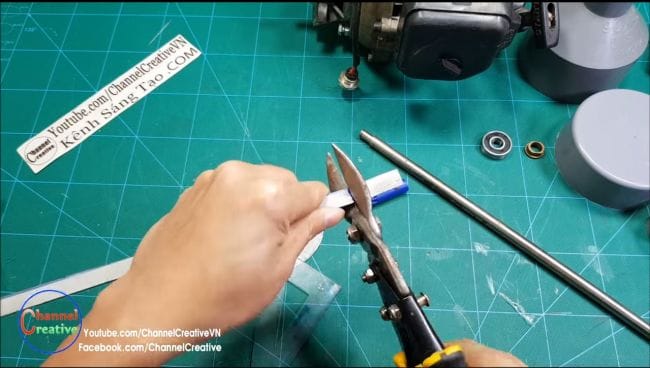

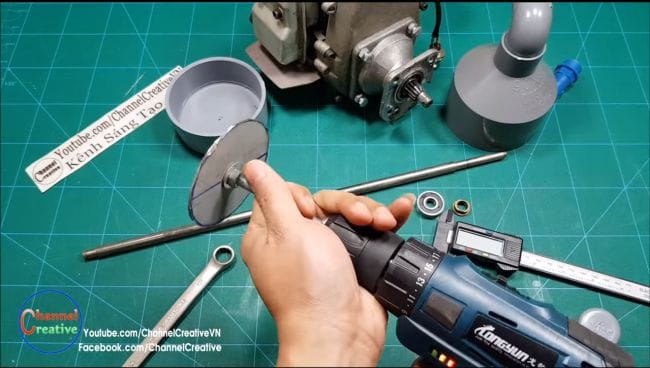

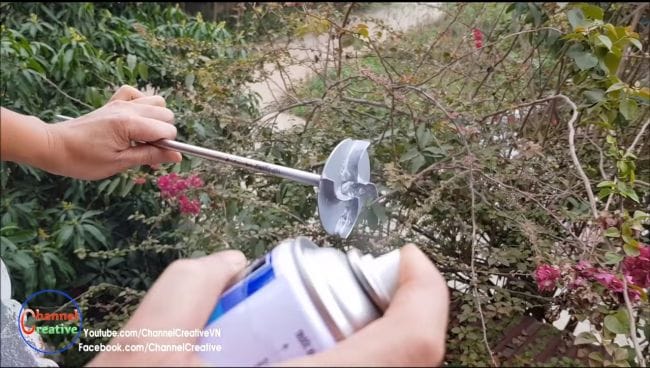

Крыльчатка у автора центробежного типа, делается она из листовой стали, включая сами лопасти. Первым делом вам понадобиться вырезать диск в соответствии с внутренним диаметром корпуса. Автор вырезает его сперва болгаркой, а потом доводит до идеала, используя дрель и болгарку.

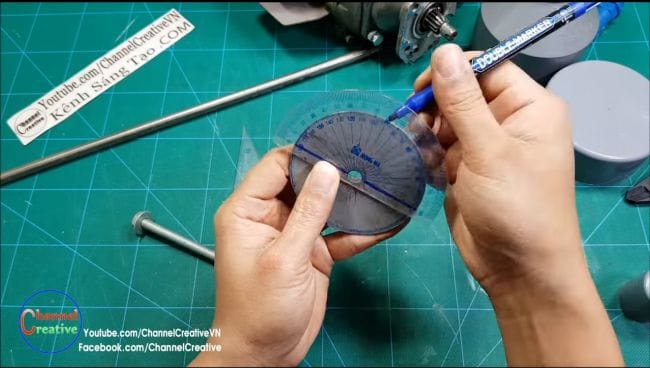

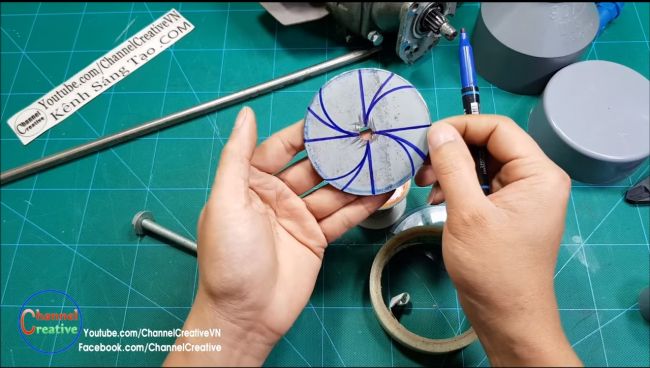

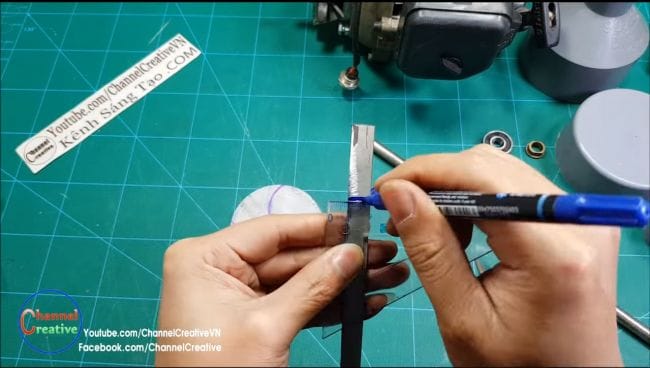

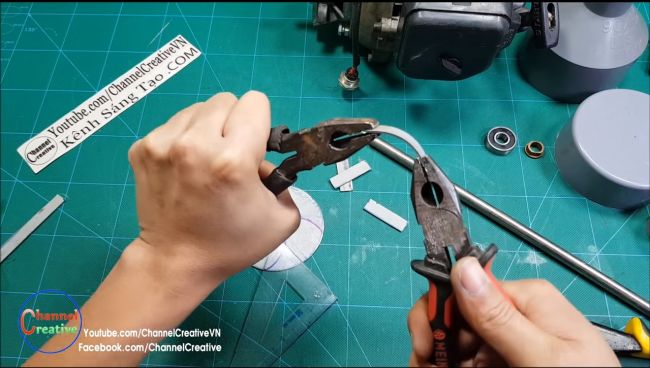

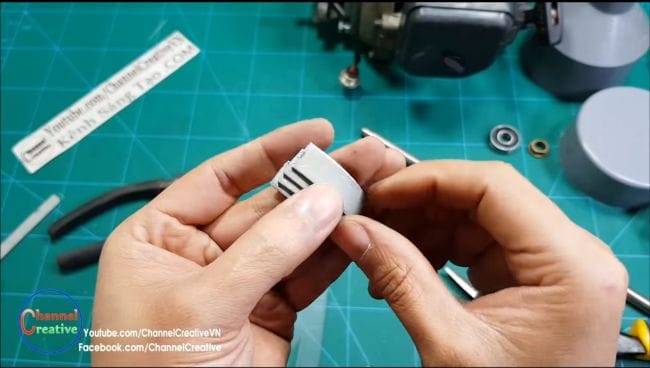

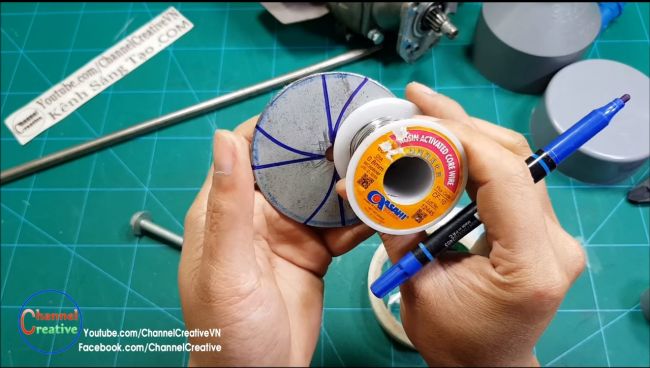

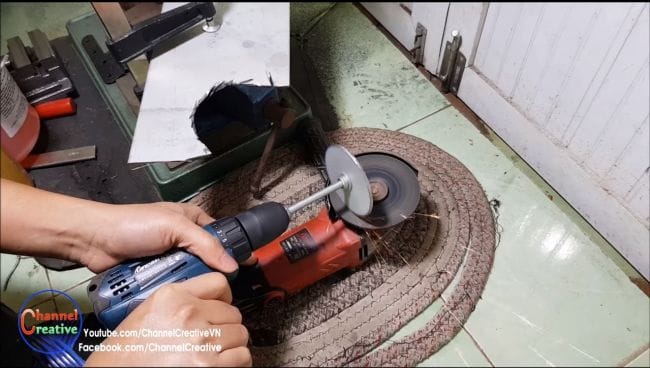

Диск готов, теперь начинается самая мучительная часть. Путем многих хитрых манипуляций автор рисует на диске профиль лопастей. Как только чертежи будут готовы, можно делать лопасти. Опять берем листовую сталь и режем на полоски нужной толщины. Отрезаем 4 куска подходящей длины и с помощью плоскогубцев формируем профиль лопастей.

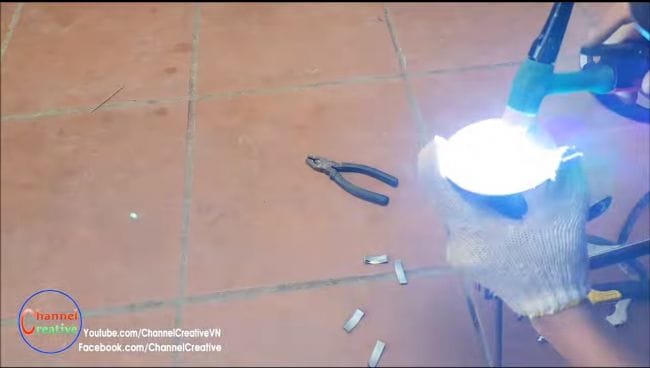

Как только лопасти будут готовы, их можно приварить. Приваривать нужно хорошо, так как нагрузки тут немалые, а в случае поломки вся помпа может разлететься на куски. В завершении хорошенько красим крыльчатку. Не забывайте, что она будет постоянно контактировать с водой им возможно грязной, так что ржавчина ее будет атаковать неслабо.

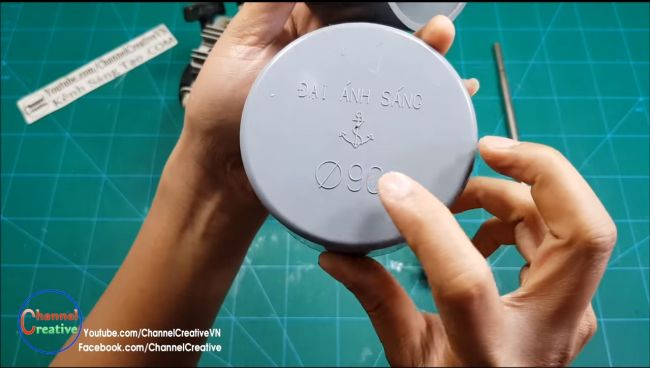

Шаг четвертый. Подготавливаем вторую половинку корпуса

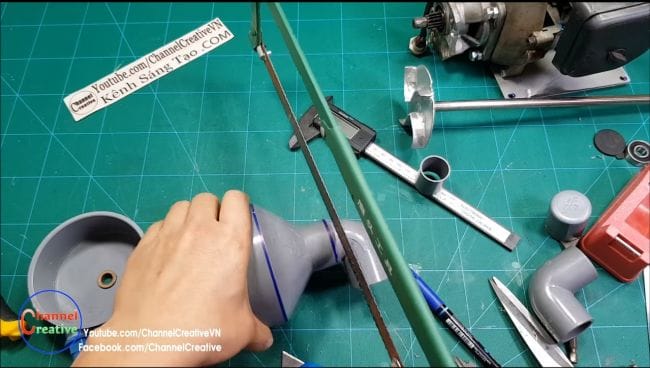

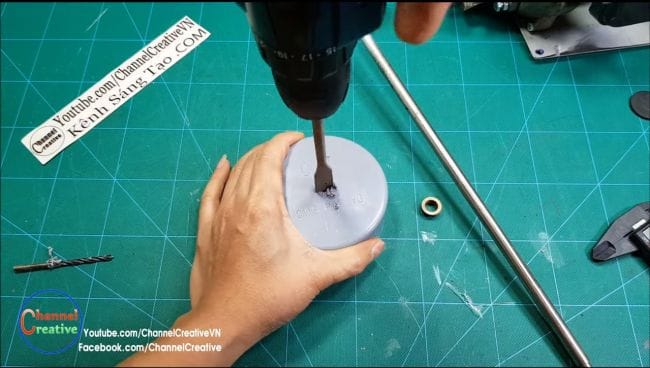

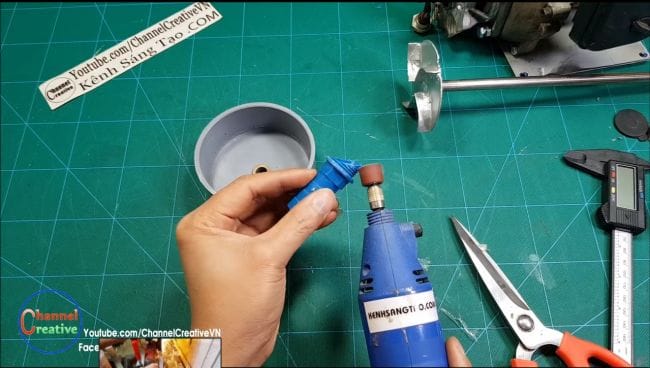

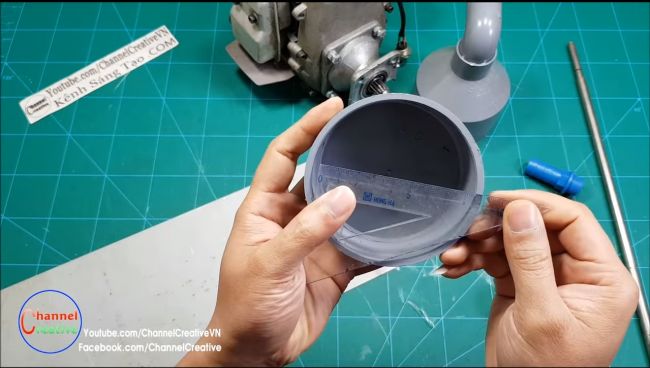

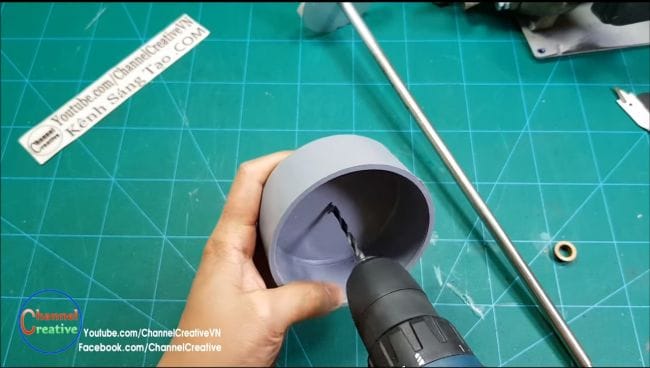

В этой половине корпуса будет находиться крыльчатка, для ее изготовления понадобиться заглушка для трубы на «90». Первым делом сверлим отверстие четко по центру, тут будет находиться ось. Рассверлите отверстие так, чтобы в него зашла втулочка из меди.

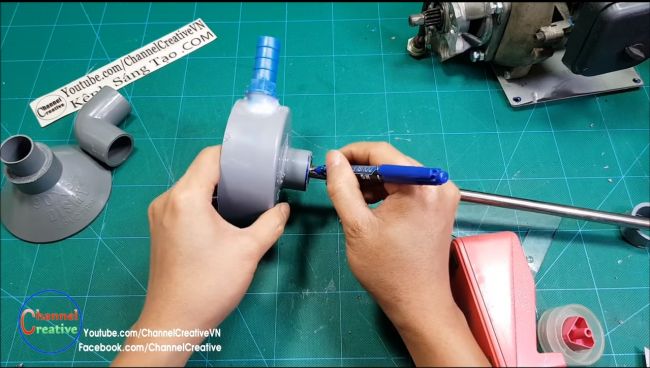

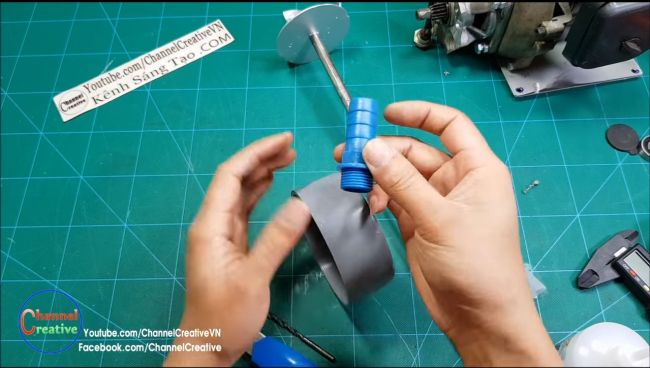

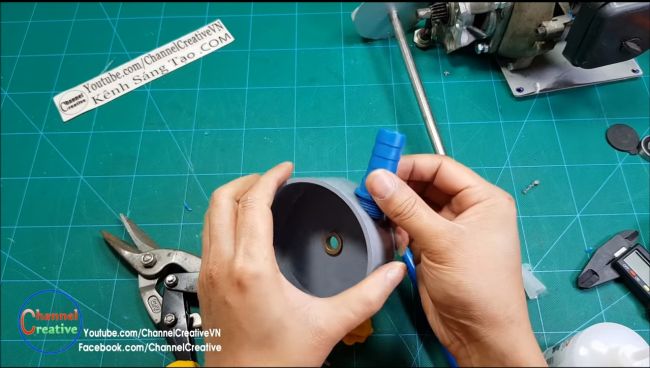

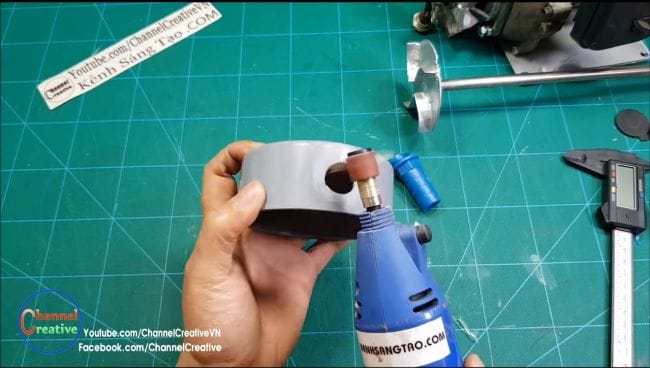

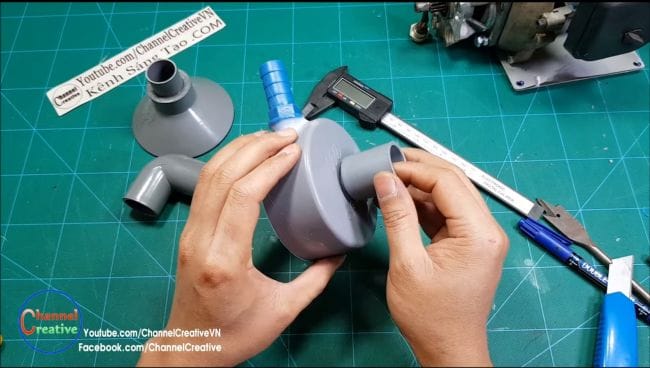

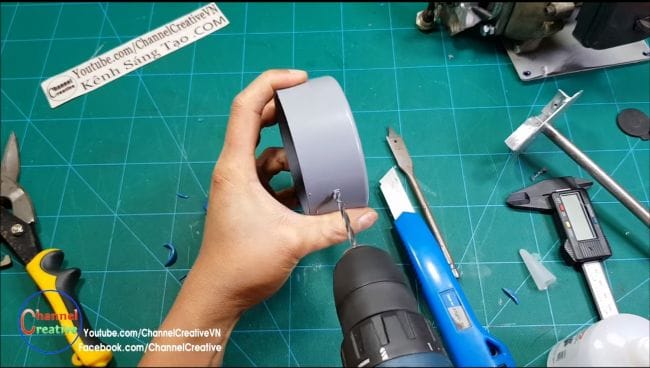

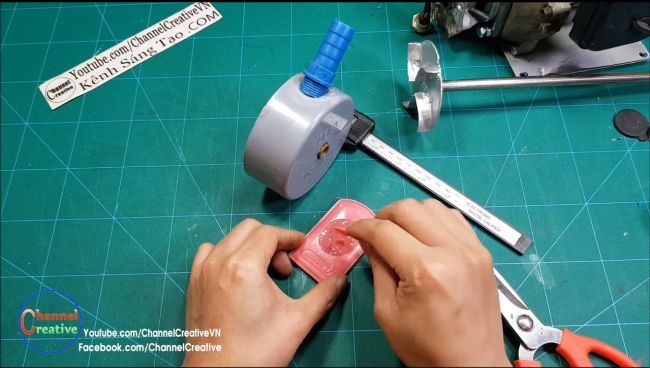

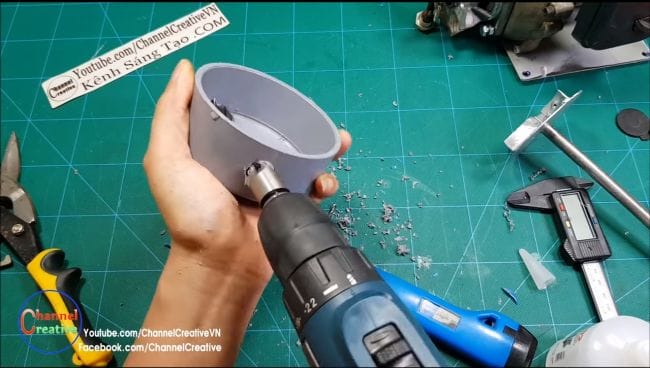

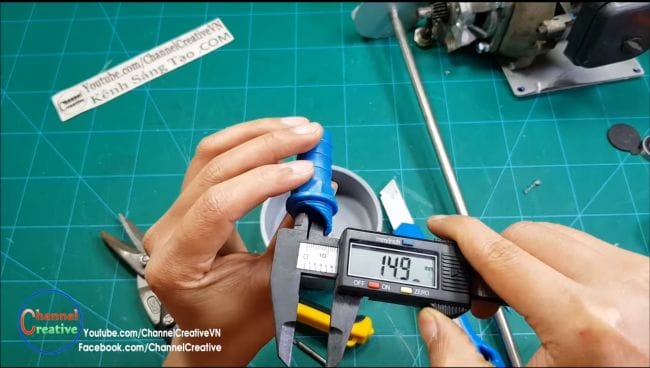

Далее нам нужно вывести трубку, через которую будет идти вода. Берем пластиковый штуцер и отрезаем его под нужным углом. Под штуцером рассверлите отверстие. Все детали временно фиксируем суперклеем.

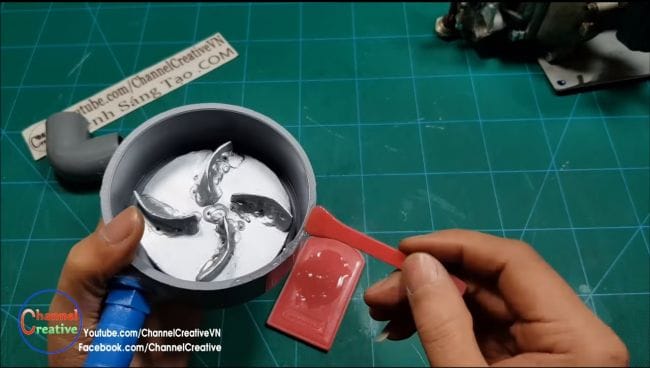

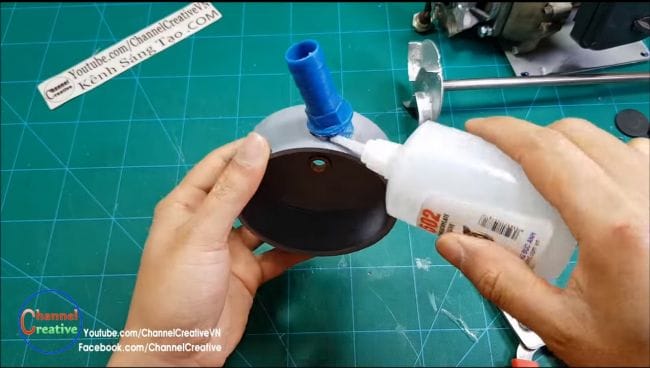

В завершении разводим эпоксидную смолу и хорошенько наносим на места крепления. Захватите побольше площади, чтобы клей держал максимально надежно. Отложите изделие на 24 часа и дайте клею полностью высохнуть.

Шаг пятый. Дорабатываем другую половинку помпы

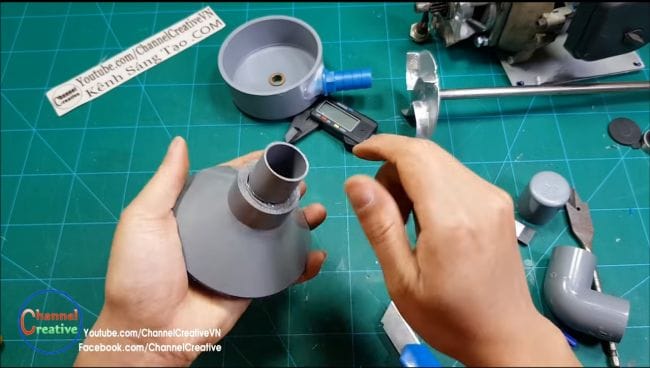

Эту деталь мы сделали на первом шаге. Теперь, когда клей высох, возьмите ножовку по металлу и разрежьте деталь так, как это сделал автор. Установите внутрь штуцер для заборной трубы, используя клей.

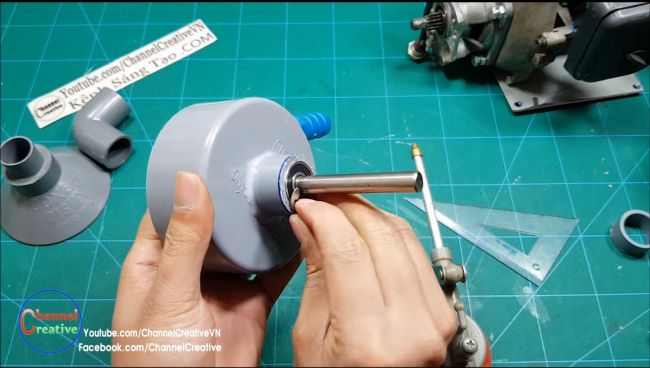

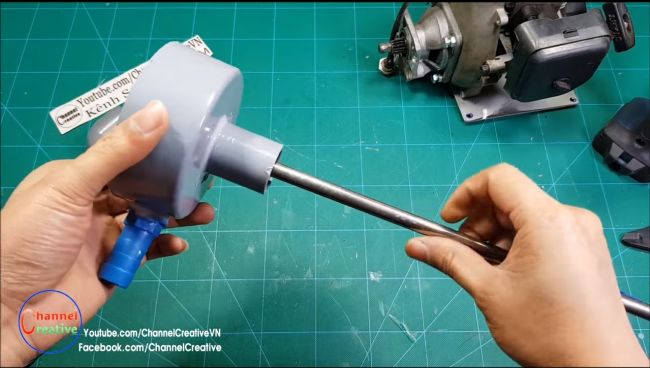

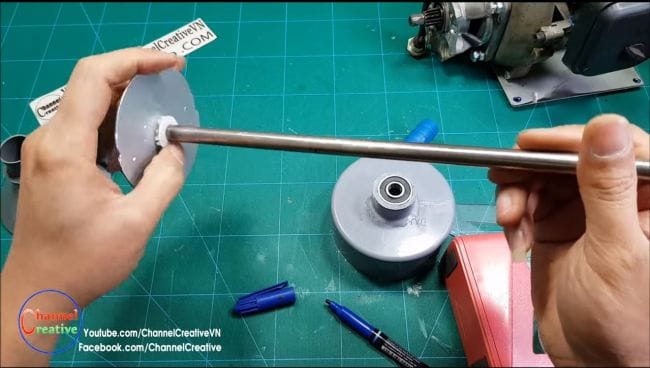

Шаг шестой. Установка оси с крыльчаткой

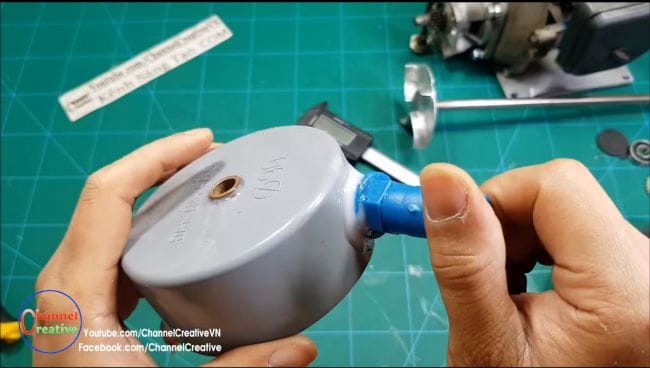

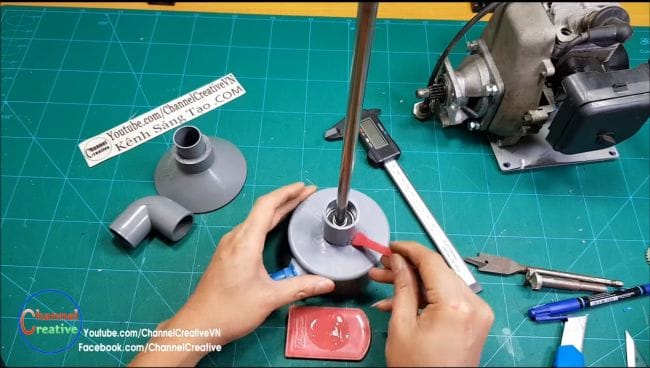

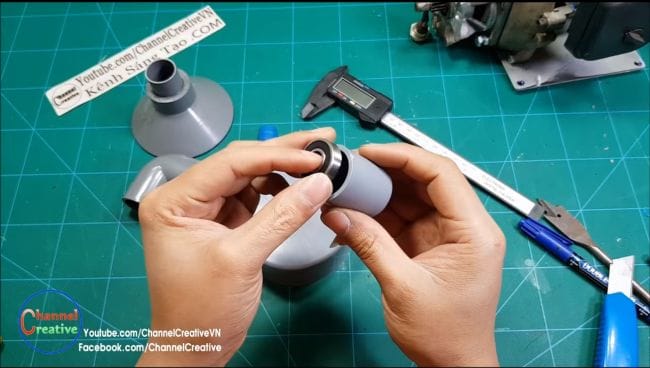

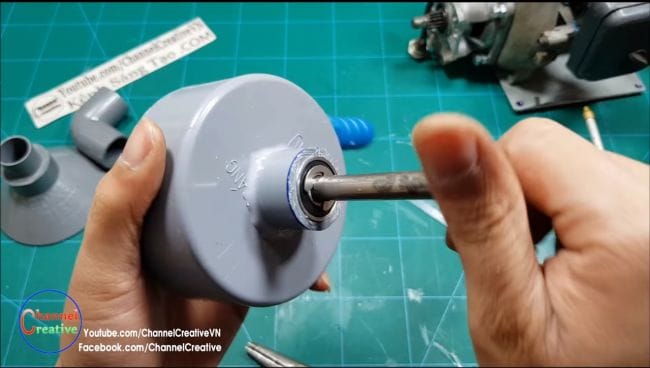

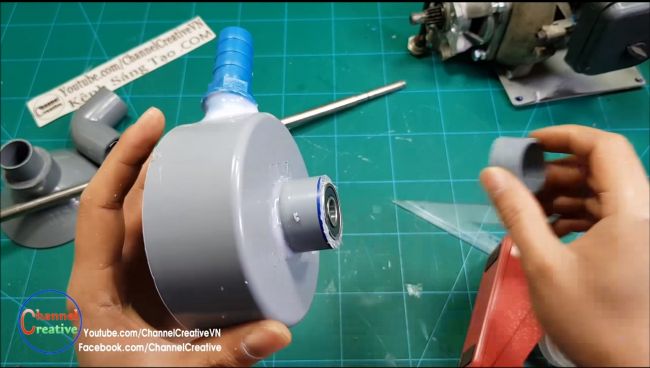

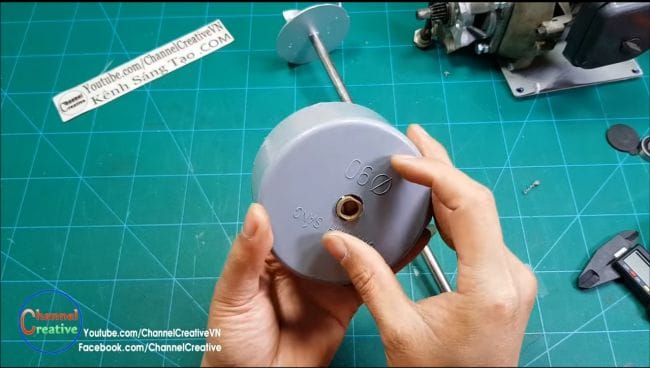

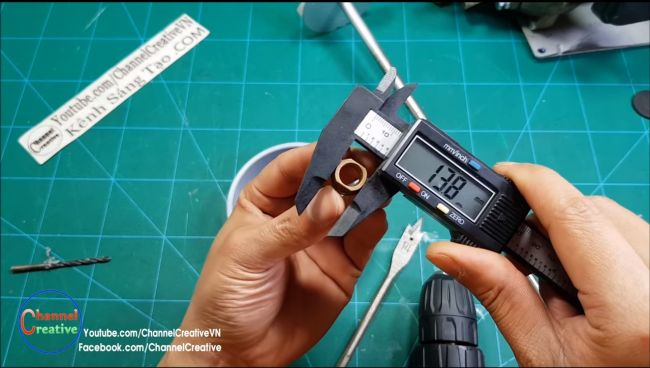

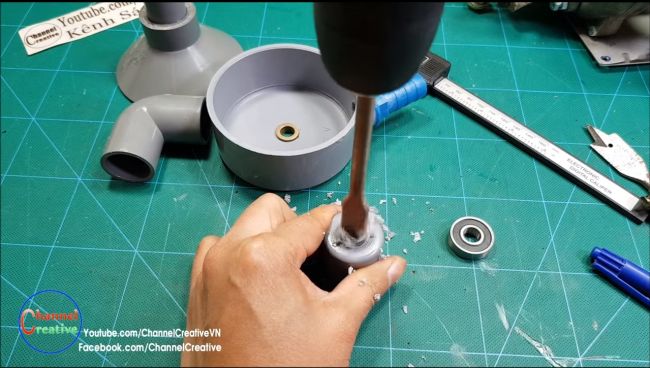

Берем вторую половинку помпы и готовим установочное место для подшипника. Для этого нам понадобиться заглушка для трубы подходящего подшипника. Рассверливаем в ней отверстие под ось, устанавливаем подшипник, а потом при помощи эпоксидного клея приклеиваем к корпусу.

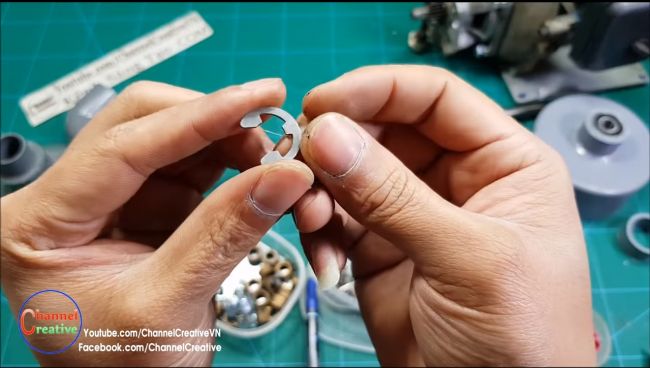

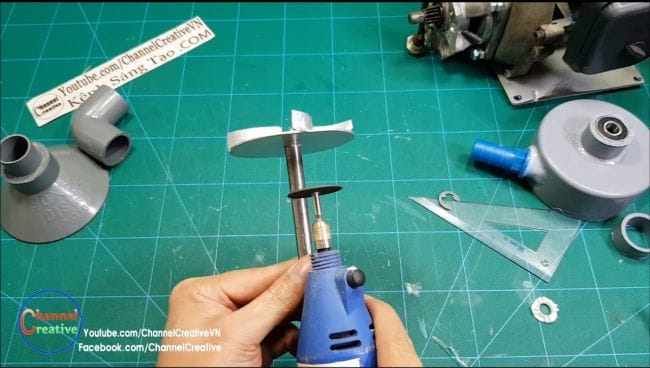

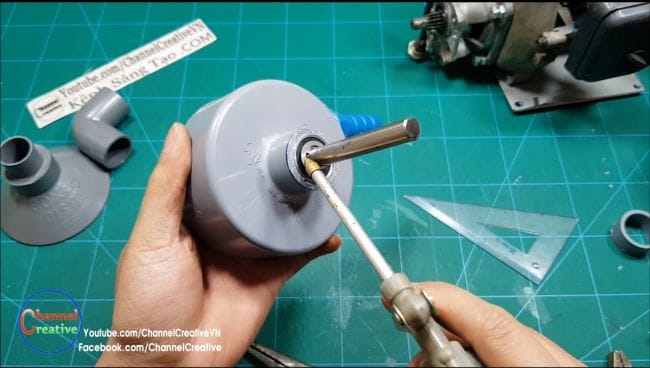

Чтобы закрепить ось, в ней нужно проточить паз под контршайбу, автор для этого дела использует дремель. С внутренней стороны под крыльчатку на ось нужно надеть пластиковую шайбу, чтобы она дополнительно герметизировала систему и работала как упорная шайба. Ось отрезаем до нужной длины и устанавливаем на свое место. Фиксируем ее с помощью контршайбы. При сборке не забудьте хорошо промазать подшипник моторным маслом, желательно синтетикой.

Шаг седьмой. Соединяем обе половинки помпы
Берем эпоксидный клей и склеиваем обе половинки. Клея не жалейте, конструкция должна держаться крепко.

Шаг восьмой. Готовим основание и устанавливаем компоненты

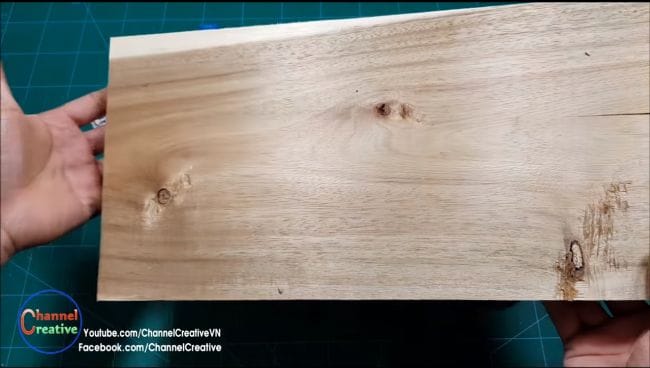

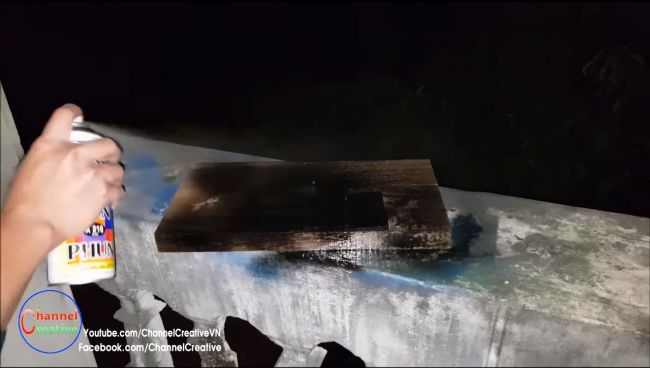

В качестве основания подойдет древесная плита, фанера и так далее, желательно брать такой материал, который не боится воды. Если же выбор все-таки пал на дерево, его нужно хорошо покрасить, а лучше пропитать маслом.

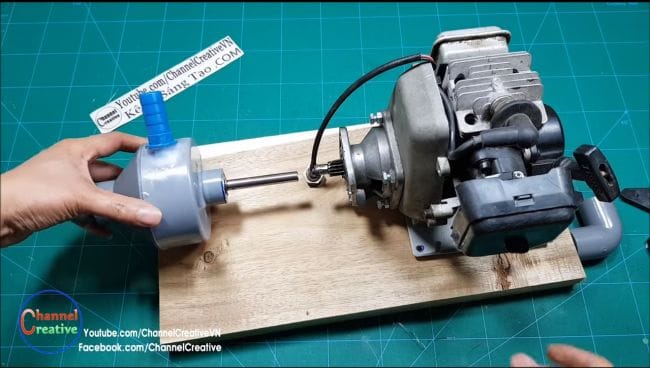

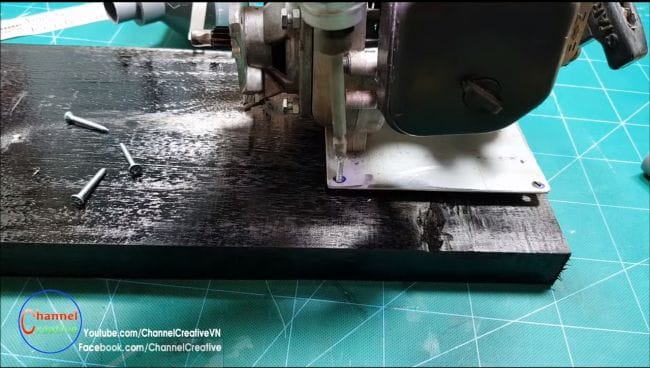

Приступаем к установке двигателя. Снимаем с мотора бензобак, который расположен снизу, и крепим двигатель с помощью саморезов или винтов.

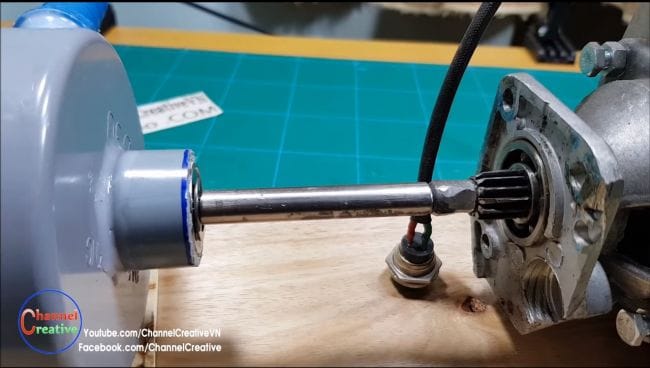

Переходим к установке помпы, для начала отрезаем кусок шланга и с помощью него соединяем ось двигателя с осью помпы. Фиксируется все это дело при помощи стальных хомутов. В итоге получаем простое, надежное соединение.

Приобретя домик с прекрасным приусадебным участком, многие люди, в первую очередь, задумываются о том, что как можно быстрее его облагородить и сделать комфорт уютным.

Во многом, это зависит от подведения коммуникаций электроэнергии, тепла и водоснабжения, которое играет одну из ключевых ролей при благоустройстве и уходе за дачным участком. Но что делать в том случае, когда домик находится далеко от коммунальных магистралей, а поливать огород-то нужно? В таком случае некоторые дачники стараются покупать всевозможные насосные агрегаты, которые будут обеспечивать водоснабжением дачный участок.

Но более опытные и умелые дачники стараются сэкономить даже на этом оборудовании, поэтому стараются изготовить помпу для воды своими руками. И дело здесь не только в экономии, здесь есть возможность проявить свою фантазию на полную мощь, притом с пользой.

Как правило, дачник, которого заинтересовало изготовление водяного насоса своими руками, заходит в интернет за поиском схемы самодельного устройства. И что же он там видит? Вся сеть пестрит различными рисунками и схемами всевозможных насосов и помп, иногда даже совсем не понятными. И остановить свой выбор на каком-нибудь одном агрегате порой бывает очень трудно.

Чтобы сэкономить время дачника на поиск нужного устройства в сети, мы в этой статье попытались обобщить всю информацию о самодельных помпах. Поэтому мы опишем наиболее интересные и мало затратные варианты водяных насосов, изготовленных своими руками.

Подходящие виды

Наиболее популярными насосами для воды, которые можно изготовить своими руками, можно считать следующие насосные механизмы:

Опишем более подробно технологию изготовления каждого из указанных вариантов самодельных насосных агрегатов.

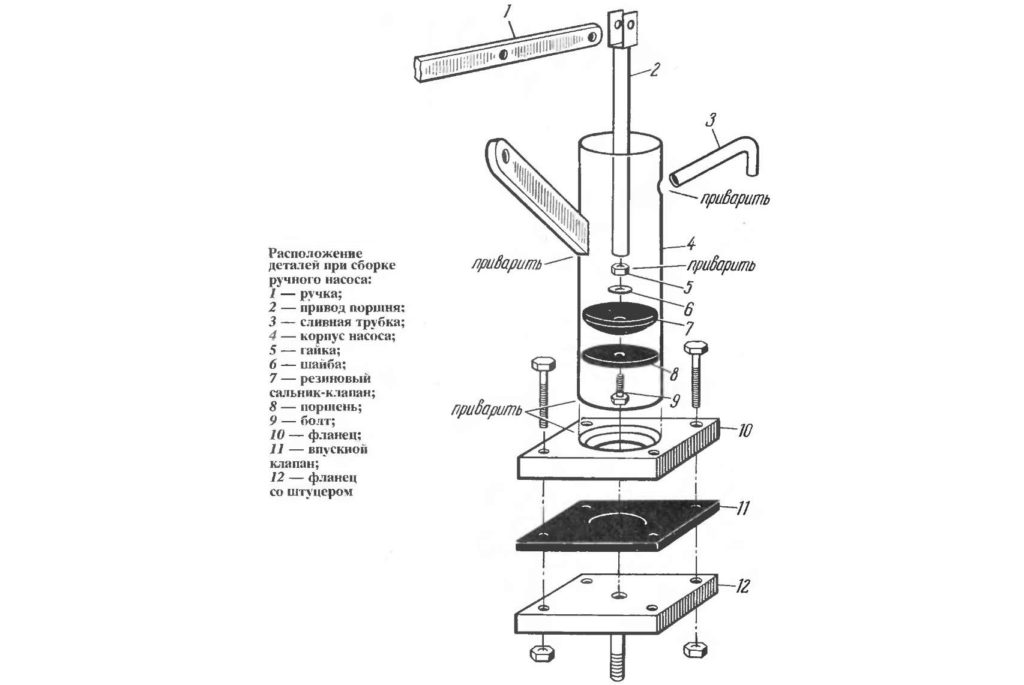

Поршневой насос

Водяную поршневую помпу в простонародье еще интересно называют «насос-качок».

Как правило, конструкция такого механизма состоит из следующих элементов:

• рабочий цилиндр;
• поршень;
• впускной и выпускной клапаны.

Принцип действия самодельной поршневой помпы заключается в следующих важных моментах:

• при движении поршня открывается впускной клапан, и вода всасывается внутрь насоса;
• при обратном движении поршня впускной клапан закрывается, а выпускной соответственно открывается, и вода выходит наружу.

Как видим, устройство и принцип действия этого самодельного насоса весьма несложное, поэтому его изготовление не составит большого труда, главное приготовить все необходимые материалы.

Для этого вам потребуется:

Порядок изготовления заключается в следующих важных шагах:

Стоит учесть: поршневой насос применяется только для выкачки воды из неглубоких колодцев или других мелких источников.

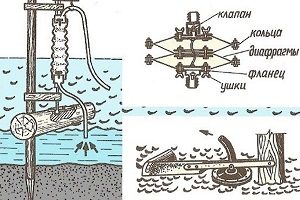

Волновой насос

Этот вид помпы считается наиболее простой конструкцией, легкой в сборе, и в то же время, является достаточно эффективным насосным механизмом.

Для дачника, возле участка которого находится водоем, волновой насос будет незаменимым источником влаги.

Для изготовления помпы этого вида потребуются следующие материалы:

• тяжелое бревно, пропитанное водостойкой мастикой;
• 2 клапана;
• отрезок гофрированной трубы;
• гибкий шланг для подачи воды;
• толстая деревянная планка;
• 2 кронштейна.

Монтаж волнового насоса заключается в следующих важных моментах:

• деревянная планка надежно вбивается в дно водоема;
• сверху планки и на расстоянии 50–60 см от уровня воды фиксируются два кронштейна;
• между ними фиксируется гофрированный шланг, оба конца которого оборудованы клапанами;
• нижний конец гофры стабильно фиксируется на бревне.

Принцип действия такого насосного механизма будет заключаться в том, что бревно под воздействием волн будет перемещаться вверх-вниз, при этом гофрированная труба будет набирать воду, которая посредством гибкого шланга будет подаваться непосредственно на дачный участок.

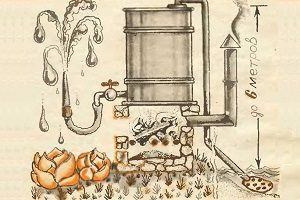

Печка-насос

Некоторых обывателей название помпы вводит в заблуждение.

Стоит понимать, что эта конструкция не предназначена для подогрева – она может использоваться, например, для полива огородных грядок.

Для изготовления такого насосного механизма понадобятся следующие материалы:

• металлическая бочка объемом 200л;
• отвод с запорным краном;
• резиновый шланг;
• сетчатый фильтр;

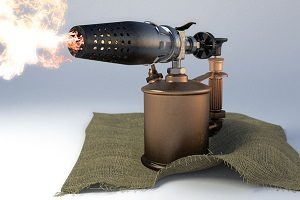

• паяльная лампа.

Изготовление печки-насоса осуществляется в несколько следующих последовательных действий:

Принцип действия такого насосного механизма заключается в следующих важных моментах:

• бочка наполняется 5–10 литрами воды, а под ней разжигается паяльная лампа;
• образованный пар по шлангу будет вытеснять воздух в водоем;
• паяльную лампу тушат, и, соответственно, бочка начинает остывать, и как следствие, давление в ней начнет падать;
• результатом этих действий будет то, что в бочку начнет поступать вода из водоема.

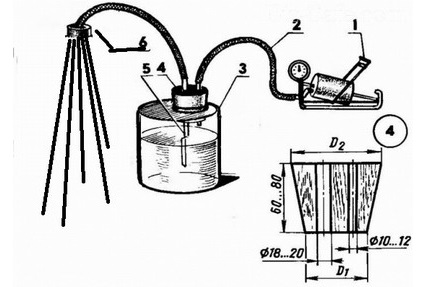

Мини-помпа для душа

Для начала стоит отметить, что мини-насос этой конструкции принято еще называть «душ-топтун».

Схема изготовления мини-помпы достаточная простая.

Для ее конструкции необходимы будут следующие материалы:

• ножной автонасос;
• емкость с плотной крышкой;
• обратный клапан;
• 2 отрезка резинового шланга или любой гибкой трубки.

Принцип действия мини-насоса заключается в следующих моментах:

• насос, герметично подсоединенный к емкости, начинает создавать в ней избыточное давление;
• под действием усиленного давления, вода начинает поступать наружу через другой герметичный шланг, при этом обратный клапан препятствует попаданию воды в насос.

Стоит отметить: силу напора выходящей воды можно регулировать частотой нажиманий на насос.

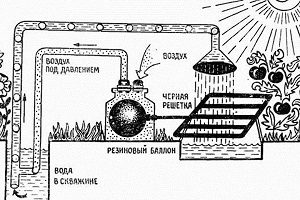

Водяной насос на солнечной энергии

Немаловажным является тот факт, что подачу воды на приусадебный участок можно осуществить с помощью альтернативных источников питания, в частности, солнечной энергии.

Для изготовления водяного насоса на солнечной энергии потребуются следующие материалы:

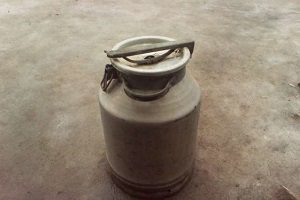

• молочный бидон;
• резиновый баллон в виде груши;
• 2 обратных клапана;
• гибкие шланги;
• набор отрезков тонкостенных металлических труб.

Порядок изготовления насосного механизма этого вида заключается в следующих важных моментах:

Принцип действия водяного насоса этого вида заключается в следующих моментах:

• решетка под воздействием солнца хорошо разогревается;
• нагретый внутри воздух начинает поступать в резиновую грушу, тем самым ее надувая;
• в бидоне, таким образом, создается избыточное давление, которое через шланги вытесняется в водоем;
• после охлаждения контура водой, давление в бидоне начинает падать, что в свою очередь, влечет за собой подачу воды из водоема.

В этой статье мы описали наиболее популярные устройства для подачи воды на приусадебный участок, а также рассказали о важных нюансах их изготовления. Надеемся, что воспользовавшись информацией, изложенной в статье, вы непременно обеспечите свой дачный участок необходимым количеством воды.

Смотрите видео, в котором опытный пользователь подробно разъясняет, как сделать ручную помпу для воды своими руками:

Вода на дачном участке требуется не только владельцам для соблюдения санитарно-гигиенических норм. Она необходима для полива растений, ухода за территорией и питомцами, освежения и купания в знойную летнюю пору. Согласитесь, что весь требующийся объем тяжело поднимать из источника вручную ведрами.

Однако есть способ облегчения нелегкой участи дачников – это самодельный насос для воды. Даже если нет средств для покупки насосного оборудования, вы можете стать счастливым обладателем полезного технического устройства. Чтобы его соорудить иногда достаточно буквально одной силы мысли.

Мы собрали и систематизировали для вас ценную информацию об изготовлении практически бесплатных самоделок. Представленные к рассмотрению модели прошли опробование на деле и заслуженно получили признание хозяев. Доскональное описание технологии изготовления дополнено схемами, фото- и видеоматериалами.

Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.

Для реализации задумки по его сборке необходимы следующие материалы:

• пластиковая бутылка с пробкой;
• пластиковая бутылка без пробки;
• кусочек пластиковой трубы подходящего диаметра;
• изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений

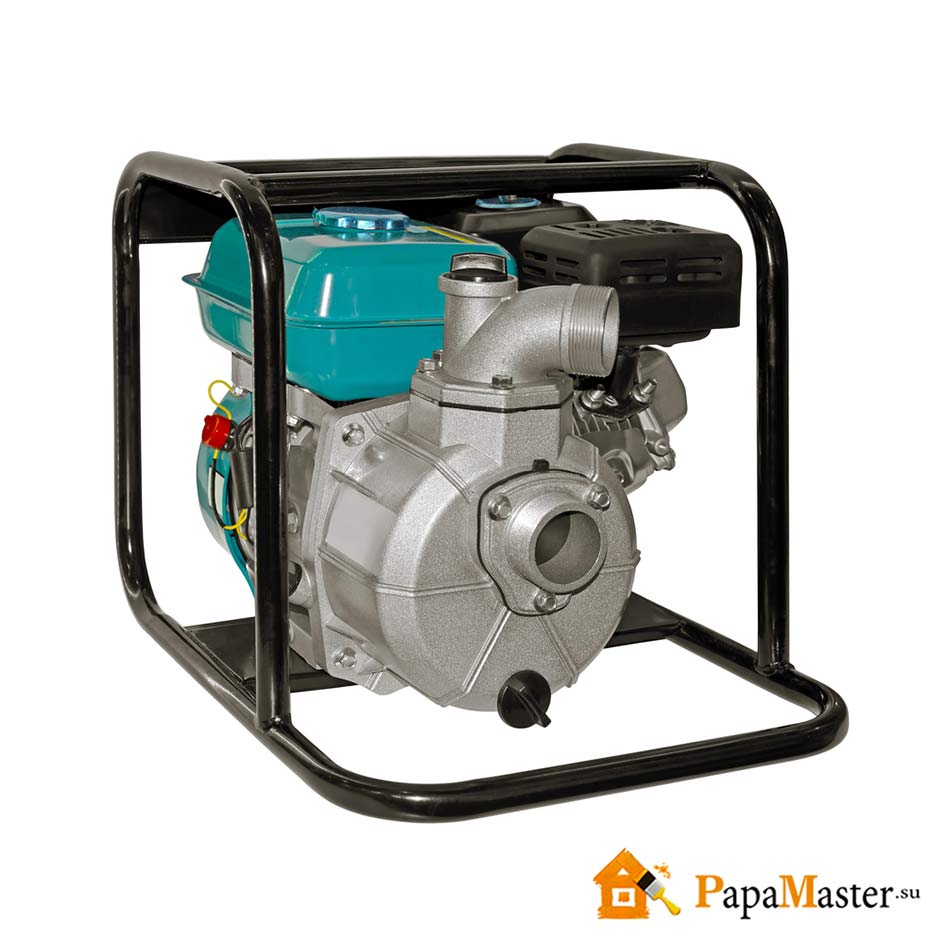

Если на вашем дачном участке нет водопровода, но есть колодец или скважина, мотопомпа своими руками для подъема воды на поверхность и распределения ее по территории участка вам просто необходима. Собрать такое устройство не так сложно, как может показаться на первый взгляд.

Какую помпу выбрать?

Можно задать вполне логичный вопрос о том, зачем нужна самодельная помпа? Может быть, лучше отказаться от самостоятельности в этом вопросе и просто приобрести мотопомпу промышленного производства в специализированном магазине? Что ж, если у вас много лишних денег, можно поступить и так. Однако рачительный хозяин обязательно обратит внимание на преимущества сборки «водяного» мотоблока своими руками. К ним можно отнести следующие:

1. Существенная экономия денежных средств, ведь покупное устройство для подъема воды — это удовольствие, мягко говоря, не из дешевых, а при самостоятельной сборке можно использовать мотор от бензиновой косилки (причем при необходимости потом вернуть его на место) и другие не очень дорогие детали, в результате чего денег уйдет гораздо меньше.
2. В отличие от промышленных мотопомп, работающих на дизельном топливе, небольшая водяная помпа на бензине, собранная своими руками, будет гораздо менее шумной, практически на порядок.
3. Самодельное устройство значительно легче покупного и занимает гораздо меньше места, что делает его мобильнее и гораздо удобнее в использовании.

По большому счету, покупка серьезной мотопомпы промышленной мощности имеет смысл только в том случае, если вы живете в своем загородном доме постоянно и потребляете много воды. Для сезонных посещений дачи и летнего полива огорода вполне достаточно самодельной мотопомпы. А теперь давайте определимся, что нужно для ее сборки.

Строение и элементы самодельной мотопомпы

Мотопомпа предназначена для откачивания жидкости, то есть подъема ее из колодца или скважины, чтобы подавать эту жидкость под напором. Поэтому в конструкцию устройства обязательно входят насос и мотор, который заставляет его работать. Ее дополняет целая система шлангов, рукавов, зажимов, фильтров и пр. Более точно определить набор и параметры элементов можно будет на месте, в зависимости от следующих условий:

• глубина и диаметр скважины (или колодца);
• примеси в воде (их наличие и характер);
• возможность или невозможность обеспечения устройства электропитанием.

Без сомнения, для сборки даже такого несложного агрегата, как мотопомпа, требуются элементарные технические знания, представление о том, как работает двигатель внутреннего сгорания, зачем нужен топливный насос, каким образом действует система поршней и клапанов и так далее. И все же знать, из каких основных частей она состоит, должен любой хозяин. В комплект водяной мотопомпы должны входить:

1. Двигатель мощностью не менее 3,5 лошадиных сил (2,6 киловатт). Как уже говорилось, можно использовать мотор обычного мотоблока или газонокосилки.
2. Помпа для мотоблока или насос, который вполне можно сделать собственноручно из отрезка металлической трубы, металлического штыря, стального уголка и резины для клапанов.
3. Система шлангов, один из которых опускается в скважину и должен быть обязательно оснащен фильтром, а другой используется для подачи воды в нужное место.

Следует отметить, что при неглубоком расположении грунтовых вод (выше 10 м от поверхности) можно обойтись ручным насосом.

Если же воды залегают ниже названной отметки, понадобится глубинный насос, непременно оснащенный двигателем.

Подведем итоги

Необходимость мотопомпы там, где нет централизованного водоснабжения, сомнений не вызывает. Но чтобы не тратиться на дорогостоящие и зачастую излишне мощные для дачного участка устройства, можно собрать такую помпу собственноручно. Для этого нужно обладать элементарными техническими познаниями и стремлением творить, придумывать и пробовать.

Мотопомпа, собранная своими руками, как и любая другая, состоит из двигателя (который можно временно снять с бензокосилки), водяного насоса, системы шлангов и патрубков и пр. При правильном сочетании этих элементов и грамотной эксплуатации самодельная мотопомпа может работать не хуже покупной, но при этом быть гораздо дешевле и удобнее.

Чаще всего на дачах проблема с поливом упирается не в полное отсутствие , а в трудность доставки воды из него в нужное место. Покупка большого насоса очень затратное дело, которое невыгодно из-за сезонности проблемы, а также, потому что для бытовых нужд такой объем не нужен. Основная задача – получить воду, к примеру, из колодца и разлить ее по участку. Для этого требуется небольших размеров, желательно не очень шумный агрегат. Именно о нем и пойдет далее речь.

Собираем мотопомпу своими руками из доступных деталей

Так как простому человеку, который не способен с нуля собрать двигатель внутреннего сгорания, тоже хочется сэкономить свои средства, будем рассматривать упрощенный вариант сборки данного устройства. Сделать такую мотопомпу своими руками может каждый. И для этого нам потребуется следующее:

• Съемная помпа.
• Двигатель от старой бензокосы.

Процесс сборки двух элементов в единое устройство выглядит следующим образом:

1. После снятия самой косы с двигателя, нам следует вынуть из сцепления колодки, которые зафиксированы при помощи двух болтов. Вынимаем их, отставляем в сторону.

2. Теперь переходим к разбору самой помпы. Отвинчиваем четыре болта по периметру и снимаем крышку с устройства.

3. Под крышкой обнаруживаем направляющую, которая никаким образом не закреплена. Чтобы она никуда не сдвинулась, у нее имеется только стопор. Поэтому просто поднимаем ее вверх, снимаем и отставляем в сторону.

4. Затем мы видим крыльчатку, которую также необходимо снять. Делаем это посредством прокручивания ее вокруг своей оси против часовой стрелки.

5. Под крыльчаткой находятся четыре болта, которые фиксируют заднюю крышку. Отвинчиваем их и снимаем этот элемент.

Мотопомпа
мотопомпа съемная помпа

6. Теперь у нас видно крепление подшипника. Нам необходимо вытолкнуть его из основания. На этом процесс разбора помпы окончен.

7. Переходим к этапу сборки всех деталей в одно устройство. Вставляем вынутый подшипник вместо колодок в открытое отверстие двигателя фланцем вниз и прикручиваем на те же четыре болта.

8. Сверху надеваем крышку подшипника. Закручиваем не до конца сначала один винт, затем тот, что находится по диагонали от него, так же закручивается и вторая пара винтов. Делается это для того, чтобы сам подшипник не наклонился в какую-то сторону и сел ровно. После того, как убедились, что все в порядке, закручиваем винты до конца.

9. Далее устанавливается нижняя крышка. Сначала на винты надеваются резиновые прокладки, и только после этого мы их закручиваем. Так мы избежим попадания влаги на находящийся снизу подшипник. Данные винты, также как и предыдущие, затягиваются методом крест-накрест.

10. После жесткой фиксации крышки следует установить крыльчатку. Процесс этот аналогичен съему, только поворот осуществляется в обратную сторону.

11. Поверх крыльчатки надевается направляющая, а на нее — верхняя крышка. На самой крышке имеется выступ, в который должен упираться стопор на направляющей. Следите за тем, чтобы они совпали друг с другом.

12. Верхняя крышка закрепляется при помощи четырех винтов, которые должны быть закручены в порядке через один, как и описано выше. Теперь устройство полностью собрано.

Преимущества собранной своими руками мотопомпы и правила работы с ней

Некоторым может показаться, что сборка своими руками мотопомпы, описанной выше, невыгодна. На самом деле она имеет ряд положительных качеств:

1. Изготовить такое изделия по силам абсолютно каждому, даже тому, кто совершенно далек от технических нюансов.

2. Устройство обойдется в разы дешевле, нежели покупка ему аналогичного в магазине.

3. При необходимости изделие можно разобрать обратно и вернуть мотор на косу, которую можно будет и дальше использовать по назначению и наоборот.

4. Производительность шума у такого устройства не очень высокая, на порядок ниже, чем у дизельных вариантов, которые также занимают намного больше места.

Изделие очень легкое, его свободно можно перенести в нужное вам место. Присоединив шланги к подходящим им отверстиям, не спешите включать агрегат. Сначала необходимо открутить крышку на верхнем патрубке и залить в него воду, после чего вернуть крышку обратно. Потом приступайте к использованию приспособления по назначению.
