Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м 3 должно приходиться не менее 0,03 м 2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают - эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие - общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении - 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

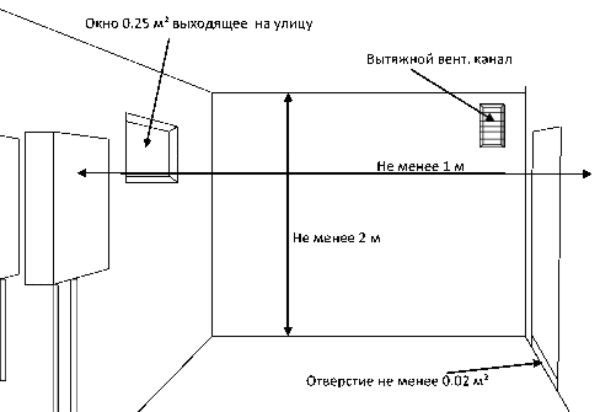

Монтаж газового настенного котла – требования к кухне

1. Потолок - 2 метра и выше.
2. Общий объем кухни - больше 7,5 м 3 , оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м 2 .

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел - 4 м 2 , высота потолков в комнате – не менее 2,5 м 2 .
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу - сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя () — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла - весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться . Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

• Техпаспорт газового котла.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Цены на газовые котлы

котел газовый

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

• Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
• Высота потолка комнаты не меньше 2200÷2500 мм.
• Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
• Ширина проема двери должна быть не меньше 800 мм.
• Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
• Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
• Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
• Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
• Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
• В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
• Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
• Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

Цены на дымоходы и трубы

дымоходы

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

• Вентиляционные и дымоходные каналы должны быть разделены.

• Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
• Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
• Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
• Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

• Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
• Дымоход не должен иметь более трех изгибов или поворотов.
• Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

• Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

В принципе, в своем жилище хозяин волен делать все, что угодно – на то он и собственник. Но если речь заходит об установке приборов повышенной опасности, то все требования основных нормативных документов обязательны для исполнения. О том, что нужно учесть и какие правила и нормы монтажа газового оборудования соблюдать применительно к частному дому, будет предметом рассмотрения.

Больших проблем с использованием газовых баллонов и эксплуатацией, например, горелок, как правило, не возникает. Далее подразумевается оборудование, подключаемое к центральной магистрали. В частном доме это, прежде всего, отопительный котел. Поэтому акцент именно на газовых приборах такого типа.

Отдельные требования собственнику могут и не нравиться из-за необходимости каких-то переделок (реконструкций) или по иной причине. И, тем не менее, их придется выполнить. Иначе газовики при очередной проверке, обнаружив «самодеятельность», да еще и с грубым нарушением стандартов, элементарно отключат подачу «голубого» топлива до устранения замечаний. И это – в лучшем случае.

Нередко возникают спорные ситуации, когда специалисты ресурсоснабжающей организации требует от собственника частного дома выполнить какие-то требования, которые ему кажутся ненужными или неудобными. Тем, кто хочет со знанием дела отстаивать свою правоту при монтаже газового оборудования, автор рекомендует внимательно изучить СНиП №№ II-35 от 1976; 41-104 от 2000; 31-02 от 2001 и 42-01 (02) от 2002 годов.

Простой пример - правила от 1987 года (за № 2-04) запрещают установку газового (котельного) оборудования (настенный вариант) в ванной комнате. А в заменивших этот документ СНиПах от 2002 года об этом ничего не сказано. Следовательно, нет уже и запрета как такового, но отдельные «товарищи» из газовиков продолжают настаивать на переносе прибора в другое помещение. Вот для общения с такими «профи» и следует знать все требования по монтажу газ/оборудования.

Подразумевается, что все необходимые документы подготовлены, договор с газовиками на поставку «голубого» топлива заключен.

Общие правила монтажа газового оборудования

• Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
• Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование ().
• Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
• Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
• Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Далее отмечены лишь общие требования к приборам различных классов. Прежде чем приступать к монтажу такого оборудования, как газовый котел, необходимо уточнить, что для него должно быть подготовлено – топочная или мини-котельная. Это указывается в паспорте на изделие. В последнем случае (для котельной) требования несколько жестче.

Газовые котлы напольные

• Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
• Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
• Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
• Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

Для газовых котлов с камерой сгорания закрытого типа многие требования не актуальны. Объем помещения в этом случае не нормируется, наличие окна не является обязательным требованием при монтаже газового оборудования.

• Ширина полотна двери – от 80 см и более.
• Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
• Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

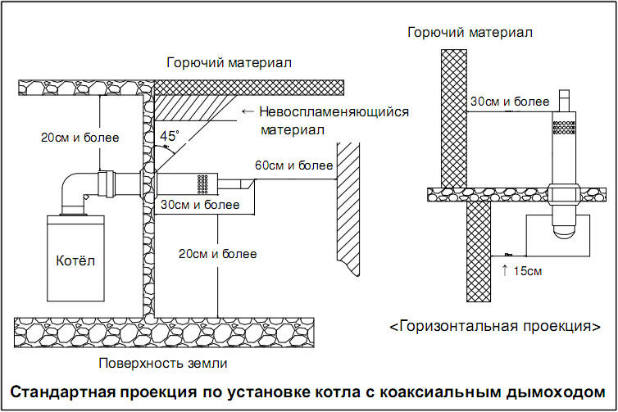

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

• Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
• В пределах потолочного перекрытия стыков труб быть не должно.
• По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

• Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
• Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
• Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

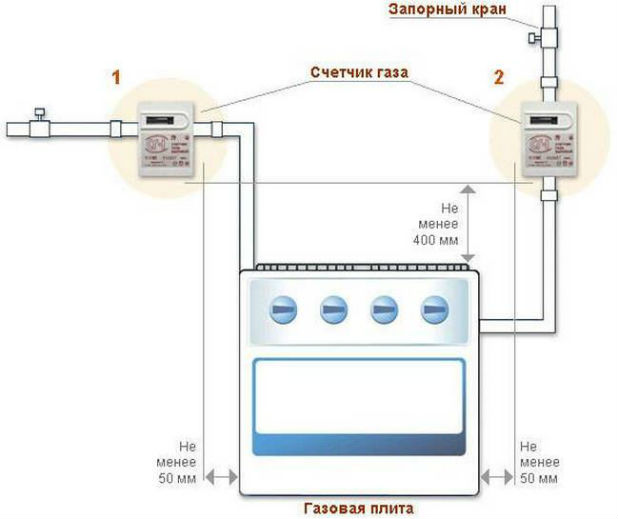

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

• Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
• Производить сварные соединения при монтаже газового оборудования – только на резьбе.
• Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

• Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
• С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать .

Чтобы получить разрешение на установку и замену газового котла, потребуется пойти несколько этапов оформления и согласования документов. Даже если монтаж и размещение котельного оборудования выполнены без нарушений, в согласии с СП 62.13330.2011, оформление потребует материальных вложений и затрат по времени. Облегчить процесс регистрации поможет знание основных действующих нормативов.

Что надо для установки котла на газе

Первый этап установки, это определение соответствия помещения минимальным нормам для монтажа котельного оборудования.

При определении допустимости установки котла, учитывается «Котельные установки», в актуализированной редакции после 2015 года, с изменениями №1-9 (дополнение №7, вышедшее в 2012 году, устанавливает требования к строительству газовых мини-котельных в частном жилом доме, производственных предприятиях, бытовых, общественных, административных зданиях).

Существует несколько ограничений:

• По типу помещения - установка допускается исключительно в нежилых помещениях, огороженных от остальных комнаты и коридора дверью. Согласно СНиП 2.04.08-87 (отменён), запрещался монтаж , но в нормативных документах под номером , это указание отменяется.
• По площад и - как правило, получить разрешение на установку котла отопления с открытой камерой сгорания более проблематично. Связано это с особенностями работы котельного оборудования, сжигающего воздух в помещении. Стандартом считается, чтобы площадь была не менее 8 м², обязательно имелась приточно-вытяжная вентиляция и окно с форточкой.
  Для установки турбированного котла достаточно, чтобы общий объем помещения не был меньше 9 м³. Допускается закрытие турбо котла декоративным мебельным фасадом.

Если помещение соответствует требованиям, указанным в строительных нормах, приступают к оформлению проектной и другой документации.

При оформлении разрешения на монтаж котельного оборудования существует потребность установки газового счетчика. Хотя данное требование не является обязательным, контролирующие органы не выдадут разрешение на монтаж котла без счетчика.

Какие разрешения нужны

Разрешение на использование газового котла нужно получить от контролирующей организации, работающей в данном регионе. Обычно, это Горгаз или Облгаз. Чтобы оформить все необходимые документы, потребуется пройти несколько этапов регистрации:

• ТУ на подключение к газовой магистрали - в разращении будет указываться, что технические условия здания и параметры газопровода позволяют выполнить подключение котельного оборудования.
  Для изготовления ТУ потребуется от нескольких недель до месяца. В документе должен быть прописан предполагаемый объем потребляемого газа. Выдача технических условий, фактически, является разрешением на разработку и изготовление проекта.
• Проект газификации может выполнить любое специализированное учреждение, имеющее лицензию на выполнение работ. Чтобы не столкнуться в дальнейшем с проблемами, лучше, чтобы изготовлением занялся специалист Гор или Облгаза. Документация изготавливается в срок от недели до нескольких месяцев, в зависимости от загруженности специалиста.
• Разрешение на монтаж газового котла выдают после согласования документации в Горгазе. В орган надзора представляются следующие документы:
  1. Разрешение Ростехнадзора и другая техническая документация на устанавливаемый котел.
  2. Проект газоснабжения и план здания.
  Согласование проводится в срок до 3 месяцев. Если организация, выдающая разрешение, посчитает, что технические условия или проект выполнены с нарушениями, потребителю возвращается документация с подробным описанием необходимых корректировок и изменений.

Выдача результата согласований является разрешением на установку газовой котельной в согласии с существующим проектом.

Допустима ли установка своими руками

На самом деле, в СП оговаривается, что монтажные работы должен выполнять лицензированный и сертифицированный специалист. Немногие знают, но данная норма касается исключительно работ по подключению к газовой магистрали. Подключение же самого котла можно выполнить самостоятельно, при условии наличия технического образования.

При решении установить котел самостоятельно или привлечь специалистов, учитывают несколько нюансов:

• При монтаже котла конденсационного типа потребуется подключить агрегат к электросети и подключить систему удаления конденсата без нарушений.
• Выполнить ряд согласований во время монтажа. Потребуется дополнительное согласование дымохода при установке газового отопительного котла. Проверку осуществляет представитель газового хозяйства «печник». В процессе эксплуатации подобный аудит будет проводиться каждый год, перед отопительным сезоном.
• Гарантия на самостоятельно установленное газовое оборудование, не предоставляется. Только при выполнении подключения представителем компании, продающей котел, в документе ставится штамп о начале сервисного обслуживания.

После монтажа представитель газового хозяйства должен проверить работоспособность котла и заполнить документы о вводе в эксплуатацию.

Как заменить газовый котел на новый

Казалось бы, что может быть проще, чем заменить уже установленный котел на новый. Проектная документация уже изготовлена, ТУ сделано. Но, не все так просто. Дело в том, что согласно существующим требованиям замена приравнивается к перепланировке помещения и требует проведения повторного согласования.

Начинают процесс переоформления с заявления на замену, поданного в газораспределительную организацию. Для получения технических условий потребуется представить следующие документы:

1. Документы, свидетельствующие о праве собственности на дом и придомовую территорию.
2. Паспорт.

После приема заявления Горгаз поставит котел в очередь на отключение. Дальнейшие работы выполняются в следующем порядке:

1. Демонтаж старого котла.
2. Получение ТУ.
3. Изготовление нового проекта.
4. Согласование документации и подключение.

Замена котла проводится быстрее и не требует столько же финансовых затрат как при первичном подключении газовой котельной.

Можно ли самому заменить котел на газе

Заменить газовый котел самостоятельно, без обращения в контролирующие организации нельзя и наказывается штрафом. На практике, большое количество хозяев частных домов все же меняют котельное оборудование без согласования.

После того как нарушения выявлены, просто платят штраф и оплачивают изготовление нового проекта. При условии, что не была изменена мощность теплового агрегата в большую сторону, обычно, согласование не потребуется. Узаконить замену зачастую проще, чем оформить все документы в согласии с действующим законодательством.

Нужен ли новый проект при замене газового котла

В проекте оговаривается модель, тип и мощность отопительного агрегата. Помимо этого, у каждого котла есть свой порядковый номер, указанный в техпаспорте и занесенный в проектную документацию. Поэтому, при замене потребуется изготовить новый проект с указанием новых данных.

Надо заново пройти следующие этапы оформления:

• Получить технические условия на замену газового котла. На этом этапе в газораспределяющей компании могут изменить производительность агрегата, исходя из фактической жилой площади дома.
• Сделать новый проект.
• Получить согласование, предоставив проект газораспределения, ТУ, результаты проверки дымоходного канала.
• Произвести замену старого агрегата на новый.

При замене старого газового котла на новый, нужны следующие документы:

• Паспорт.
• Документы собственника жилого помещения.
• Технический паспорт на газовое оборудование.
• Технические условия.

Стандартные расценки на замену уже установленного газового оборудования равняются 1000-1500 руб, в зависимости от региона.

Можно ли заменить газовый котел на электрический

Замена вполне возможна, но, для этого придется получить разрешение в другой организации, занимающейся электроснабжением. Документы нужны только в том случае, если электрокотел имеет мощность более 8 кВт. До этого предела производительности агрегат относится к обычным бытовым водогрейным устройствам по типу бойлера, поэтому, устанавливается без разрешений и согласований.

Для производительных электрокотлов потребуется провести отдельную линию электроснабжения. Понадобится сделать проект и получить разрешение на увеличение объема выделяемой электроэнергии. Отдельно надо написать заявление об отключении газового котла от магистрали.

Есть ли штрафы за установку или замену котла без разрешения

Установка котла без разрешения - это строгое нарушение существующих норм и приравнивается к перепланировке жилого помещения. Наказывается данное упущение штрафными санкциями, налагаемыми после того как будут выявлены во время очередной проверки газовщиками.

Грубые нарушения приводят к отключению газоснабжения. После оплаты наложенных штрафных санкций и исправления выявленных замечаний, разрешается повторный ввод оборудования в эксплуатацию.

ВНУТРЕННИЕ УСТРОЙСТВА ГАЗОСНАБЖЕНИЯ

ОБЩИЕ УКАЗАНИЯ

6.1. Нормы настоящего раздела распространяются на проектирование газопроводов и газового оборудования , размещаемых внутри зданий и сооружений различного назначения.

Возможность установки газового оборудования и прокладки газопроводов в конкретных зданиях следует определять согласно строительным нормам и правилам на проектирование соответствующих зданий.
ПРОКЛАДКА ГАЗОПРОВОДОВ

6.2. Газопроводы, прокладываемые внутри зданий и сооружений, следует предусматривать из стальных труб, отвечающих требованиям разд. 11.

Для присоединения передвижных агрегатов, переносных газовых горелок, газовых приборов, КИП и приборов автоматики допускается предусматривать резиновые и резинотканевые рукава. При выборе рукавов следует учитывать их стойкость к транспортируемому газу при заданных давлении и температуре.

6.3. Соединение труб следует предусматривать, как правило, на сварке. Разъемные (резьбовые и фланцевые) соединения допускается предусматривать только в местах установки запорной арматуры, газовых приборов, КИП, регуляторов давления и другого оборудования.

Установку разъемных соединений газопроводов следует предусматривать в местах, доступных для осмотра и ремонта.

6.4. Прокладку газопроводов внутри зданий и сооружений следует предусматривать, как правило, открытой. Допускается предусматривать скрытую прокладку газопроводов (кроме газопроводов СУГ и газопроводов внутри жилых домов и общественных зданий непроизводственного характера) в бороздах стен, закрывающихся легко снимаемыми щитами, имеющими отверстия для вентиляции.

6.5. В производственных помещениях промышленных предприятий, в том числе котельных, зданий предприятий бытового обслуживания производственного назначения и общественного питания, а также лабораторий допускается прокладка подводящих газопроводов к отдельным агрегатам и газовым приборам в полах монолитной конструкции с последующей заделкой труб цементным раствором. При этом следует предусматривать окраску труб масляными или нитроэмалевыми водостойкими красками.

В местах входа и выхода газопровода из пола следует предусматривать футляры, концы которых должны выступать над полом не менее чем на 3 см.

6.6. В производственных помещениях промышленных предприятий допускается прокладка газопроводов в полу в каналах, засыпанных песком и закрытых плитами.

Конструкции каналов должны исключать возможность распространения газа под полом.

Прокладка газопроводов в каналах не допускается в местах, где по условиям производства возможно попадание в каналы веществ, вызывающих коррозию труб.

6.7. Каналы, предназначенные для прокладки газопроводов, как правило, не должны пересекаться с другими каналами.

При необходимости пересечения каналов следует предусматривать устройство уплотнительных перемычек и прокладку газопроводов в футлярах из стальных труб. Концы футляров должны быть выведены за пределы перемычек на 30 см в обе стороны.

6.8. Газопроводы при совместной прокладке с другими трубопроводами на общих опорах следует размещать выше их на расстоянии, обеспечивающем удобство осмотра и ремонта.

6.9. Прокладку газопроводов транзитом через производственные помещения, где газ не используется, допускается предусматривать для газопроводов низкого и среднего давления при условии, что на газопроводе не устанавливается арматура и обеспечивается беспрепятственный круглосуточный доступ в эти помещения персонала, обслуживающего газопровод.

6.10. Не допускается предусматривать прокладку газопроводов в помещениях, относящихся по взрывной и взрывопожарной опасности к категориям А и Б; во взрывоопасных зонах всех помещений; в подвалах; в складских зданиях взрывоопасных и горючих материалов; в помещениях подстанций и распределительных устройств; через вентиляционные камеры, шахты и каналы; шахты лифтов; помещения мусоросборников; дымоходы; через помещения, где газопровод может быть подвержен коррозии, а также в местах возможного воздействия агрессивных веществ и в местах, где газопроводы могут омываться горячими продуктами сгорания или соприкасаться с нагретым или расплавленным металлом.

6.11. Для внутренних газопроводов, испытывающих температурные воздействия, следует предусматривать возможность компенсации температурных деформаций.

6.12. Для газопроводов, транспортирующих влажный газ и прокладываемых в помещениях, в которых температура воздуха может быть ниже 3 °С, следует предусматривать тепловую изоляцию из негорючих материалов.

6.13. Отключающие устройства на газопроводах в производственных помещениях промышленных и сельскохозяйственных предприятий, предприятий бытового обслуживания производственного характера следует предусматривать:

на вводе газопровода внутри помещения;

на ответвлениях к каждому агрегату;

перед горелками и запальниками;

на продувочных трубопроводах, в местах присоединения их к газопроводам.

При наличии внутри помещения газового счетчика или ГРУ, расположенных от места ввода газопровода на расстоянии не далее 10 м, отключающим устройством на вводе считается задвижка или кран перед ГРУ или счетчиком.

Установка арматуры на газопроводах, прокладываемых в каналах, в бетонном полу или в бороздах стен, не допускается.

6.14.* Необходимость учета расхода газа и выбор системы учета на объектах газоснабжения должны определяться в соответствии с указаниями «Правил пользования газом в народном хозяйстве», утвержденных Мингазпромом, и «Общих положений о порядке учета и контроля расхода топлива, электрической и тепловой энергии для промышленных, транспортных, сельскохозяйственных и коммунально-бытовых предприятий и организаций», утвержденных ГКНТ, Госпланом СССР, Госстандартом.

По решению органов исполнительной власти субъектов Российской Федерации о порядке учета расхода газа потребителями и регулировании цен на газ в газифицируемых жилых зданиях, а также при газификации теплиц, бань и других приусадебных строений должна предусматриваться возможность учета расхода газа каждым абонентом, путем установки на газопроводе (в квартире, индивидуальном доме) прибора учета расхода газа - счетчика.

6.15. Приборы для учета расхода газа следует размещать в ГРП или газифицируемых помещениях. Допускается размещение приборов для учета расхода газа в других помещениях не ниже II степени огнестойкости, имеющих вытяжную вентиляцию.

На одном газопроводе допускается установка параллельно не более двух газовых счетчиков.

6.16. Прокладку газопроводов в жилых домах следует предусматривать по нежилым помещениям.

В существующих и реконструируемых жилых домах допускается предусматривать транзитную прокладку газопроводов низкого давления через жилые комнаты при отсутствии возможности другой прокладки. Транзитные газопроводы в пределах жилых помещений не должны иметь резьбовых соединений и арматуры.

Не допускается предусматривать прокладку стояков газопроводов в жилых комнатах и санитарных узлах.

6.17.* Установку отключающих устройств на газопроводах, прокладываемых в жилых домах и общественных зданиях (за исключением предприятий общественного питания и предприятий бытового обслуживания производственного характера) следует предусматривать:

для отключения стояков, обслуживающих более пяти этажей;

перед счетчиками (если для отключения счетчика нельзя использовать отключающее устройство на вводе);

перед каждым газовым прибором, печью или установкой;

на ответвлениях к отопительным печам или приборам в соответствии с требованиями п. 6.46.

На подводящих газопроводах к пищеварочным котлам, ресторанным плитам, отопительным печам и другому аналогичному оборудованию следует предусматривать установку последовательно двух отключающих устройств: одного - для отключения прибора (оборудования) в целом, другого - для отключения горелок.

На подводящих газопроводах к газовым приборам, у которых отключающее устройство перед горелками предусмотрено в их конструкции (газовые плиты, водонагреватели, печные горелки и др.), необходимо устанавливать одно отключающее устройство.

Необходимость установки устройств для отключения стояков (подъездов) 5-этажных и менее жилых домов решается проектной организацией в зависимости от местных конкретных условий, в том числе этажности зданий и количества квартир, подлежащих отключению в случае проведения аварийных и других работ.

Устройства, предусматриваемые для отключения стояков (подъездов), следует устанавливать по возможности снаружи здания.

6.18. Расстояние от газопроводов, прокладываемых открыто и в полу внутри помещений, до строительных конструкций, технологического оборудования и трубопроводов другого назначения следует принимать из условия обеспечения возможности монтажа, осмотра и ремонта газопроводов и устанавливаемой на них арматуры, при этом газопроводы не должны пересекать вентиляционные решетки, оконные и дверные проемы. В производственных помещениях допускается пересечение световых проемов, заполненных стеклоблоками, а также прокладка газопровода вдоль переплетов неоткрывающихся окон.

6.19. Минимальные расстояния в свету между газопроводом, проложенным по стене здания, и сооружениями связи и проводного вещания следует принимать в соответствии с «Правилами техники безопасности при работах на кабельных линиях связи и проводного вещания», утвержденными Минсвязи СССР в установленном порядке.

6.20. Расстояния между газопроводами и инженерными коммуникациями электроснабжения, расположенными внутри помещений, в местах сближения и пересечения следует принимать в соответствии с ПУЭ.

6.21. Прокладку газопроводов в местах прохода людей следует предусматривать на высоте не менее 2,2 м от пола до низа газопровода, а при наличии тепловой изоляции - до низа изоляции.

6.22.* Крепление открыто прокладываемых газопроводов к стенам, колоннам и перекрытиям внутри зданий, каркасам котлов и других производственных агрегатов следует предусматривать при помощи кронштейнов, хомутов, крючьев или подвесок и т.п. на расстоянии, обеспечивающем возможность осмотра и ремонта газопровода и установленной на нем арматуры.

Расстояние между опорными креплениями газопроводов следует определять в соответствии с требованиями СНиП 2.04.12-86.

6.23. Прокладку газопроводов, транспортирующих влажный газ (кроме паровой фазы СУГ низкого давления), следует предусматривать с уклоном не менее 3 о/оо.

При наличии газового счетчика уклон газопровода следует предусматривать от счетчика.

6.24. Вертикальные газопроводы в местах пересечения строительных конструкций следует прокладывать в футлярах. Пространство между газопроводом и футляром необходимо заделывать просмоленной паклей, резиновыми втулками или другим эластичным материалом. Конец футляра должен выступать над полом не менее чем на 3 см, а диаметр его приниматься из условия, чтобы кольцевой зазор между газопроводом и футляром был не менее 5 мм для газопроводов номинальным диаметром не более 32 мм и не менее 10 мм для газопроводов большего диаметра.

6.25. Внутренние газопроводы, в том числе прокладываемые в каналах, следует окрашивать. Для окраски следует предусматривать водостойкие лакокрасочные материалы.

6.26. Газовые приборы и газогорелочные устройства следует присоединять к газопроводам, как правило, жестким соединением.

Присоединение к газопроводу газовых приборов, лабораторных горелок, а также устанавливаемых в цехах промышленных предприятий переносных и передвижных газогорелочных устройств и агрегатов допускается предусматривать после отключающего крана резинотканевыми рукавами. Резинотканевые рукава для присоединения бытовых газовых приборов и лабораторных горелок не должны иметь стыковых соединений.

6.27. На газопроводах промышленных (в том числе котельных), сельскохозяйственных предприятий, предприятий бытового обслуживания производственного характера следует предусматривать продувочные трубопроводы от наиболее удаленных от места ввода участков газопровода, а также от отводов к каждому агрегату перед последним по ходу газа отключающим устройством.

Допускается объединение продувочных трубопроводов от газопроводов с одинаковым давлением газа, за исключением продувочных трубопроводов для газов, имеющих плотность больше плотности воздуха.

Диаметр продувочного трубопровода следует принимать не менее 20 мм.

После отключающего устройства на продувочном трубопроводе следует предусматривать штуцер с краном для отбора пробы, если для этого не может быть использован штуцер для присоединения запальника.

В отдельных случаях (например, для постов резки и сварки, небольших промышленных печей) при подводящем газопроводе диаметром не более 32 мм допускается вместо продувочных трубопроводов предусматривать установку запорного устройства с глухим штуцером-заглушкой.

6.28. Расстояние от концевых участков продувочных трубопроводов до заборных устройств приточной вентиляции должно быть не менее 3 м.

При расположении здания вне зоны молниезащиты выводы продувочных трубопроводов следует заземлять.
ГАЗОСНАБЖЕНИЕ ЖИЛЫХ ДОМОВ

6.29. Установку газовых плит в жилых домах следует предусматривать в помещениях кухонь высотой не менее 2,2 м, имеющих окно с форточкой (фрамугой), вытяжной вентиляционный канал и естественное освещение.

При этом внутренний объем помещений кухонь должен быть, м3, не менее:

для газовой плиты с 2 горелками 8

« « « « 3 « 12

« « « « 4 « 15

6.30. В существующих жилых домах допускается установка газовых плит:

в помещениях кухонь высотой не менее 2,2 м и объемом не менее указанного в п. 6.29 при отсутствии вентиляционного канала и невозможности использования в качестве такого канала дымоходов, но при наличии в помещении окна с форточкой или фрамугой в верхней части окна;

в коридорах индивидуального пользования при наличии в коридоре окна с форточкой или фрамугой в верхней части окна, при этом проход между плитой и противоположной стеной должен быть шириной не менее 1 м, стены и потолки коридоров из горючих материалов должны быть оштукатурены, а жилые помещения отделены от коридора плотными перегородками и дверью;

в кухнях с наклонными потолками, имеющих высоту в средней части не менее 2 м, установку газового оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.

6.31.* В существующих жилых домах, принадлежащих гражданам на правах личной собственности, допускается установка газовых плит в помещениях, соответствующих требованиям пп. 6.29 или 6.30, но имеющих высоту менее 2,2 м до 2 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза больше нормативного. При этом в домах, не имеющих выделенной кухни, объем помещения, где устанавливается газовая плита, должен быть в два раза больше указанного в п.6.29.

При невозможности выполнения указанных требований установка газовых плит в таких помещениях может быть допущена в каждом конкретном случае по согласованию местным органом санитарного надзора.

6.32.* Возможность установки газовых плит, отопительных и других аппаратов в строениях, расположенных вне жилого дома, решается проектной организацией и эксплуатационной организацией газового хозяйства с учетом конкретных местных условий, в том числе наличия газа для этих целей. При этом помещения, в которых предусматривается установка газовых приборов, должны соответствовать требованиям, предъявляемым к помещениям жилых домов, где допускается размещение таких приборов.

6.33. Деревянные неоштукатуренные стены и стены из других горючих материалов в местах установки плит следует изолировать негорючими материалами: штукатуркой, кровельной сталью по листу асбеста толщиной не менее 3 мм и др. Изоляция должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху.

Расстояние от плиты до изолированных негорючими материалами стен помещения должны быть не менее 7 см; расстояние между плитой и противоположной стеной должно быть не менее 1 м.

6.34. Для горячего водоснабжения следует предусматривать проточные или емкостные газовые водонагреватели, а для отопления - емкостные газовые водонагреватели, малометражные отопительные котлы или другие отопительные аппараты, предназначенные для работы на газовом топливе.

Этажность жилых домов, в которых разрешается установка указанных газовых приборов и аппаратов, следует принимать согласно СНиП 2.08.01-89.

6.35. Допускается перевод на газовое топливо малометражных (малогабаритных) отопительных котлов заводского изготовления, предназначенных для твердого или жидкого топлива.

Переводимые на газовое топливо отопительные установки должны быть оборудованы газогорелочными устройствами с автоматикой безопасности в соответствии с требованиями, предусмотренными разд. 11.

В одном помещении не допускается предусматривать установку более двух емкостных водонагревателей или двух малометражных отопительных котлов или двух других отопительных аппаратов.

6.36. Устройство дымоходов должно соответствовать требованиям СНиП 2.04.05-91* как для отопительных печей. При решении вопроса о возможности присоединения газовых приборов к дымоходам допускается руководствоваться данными, приведенными в справочном приложении 6.

6.37.* Установку водонагревателей, отопительных котлов и отопительных аппаратов следует предусматривать в кухнях и нежилых помещениях, предназначенных для их размещения и отвечающих требованиям пп. 6.42* и 6.43. Установка указанных приборов в ванных комнатах не допускается. Вопрос о необходимости перестановки газовых водонагревателей из ванных комнат, в которых они были размещены в соответствии с ранее действующими нормами, в кухни или другие нежилые помещения жилого дома при реконструкции дома или системы газоснабжения должен решаться в каждом конкретном случае проектной организацией по согласованию с местными эксплуатационными организациями газового хозяйства.

В существующих жилых домах допускается предусматривать установку отопительных газовых приборов и отопительных аппаратов в коридорах индивидуального пользования, отвечающих требованиям пп. 6.42* и 6.43.

Расстояние от выступающих частей газовых горелок или арматуры до противоположной стены должно быть не менее 1 м.

6.38. Установку газовых проточных водонагревателей следует предусматривать на стенах из негорючих материалов на расстоянии не менее 2 см от стены (в т. ч. от боковой стены).

При отсутствии в помещении стен из негорючих материалов допускается предусматривать установку проточного водонагревателя на оштукатуренных, а также на облицованных негорючими или трудно-горючими материалами стенах на расстоянии не менее 3 см от стены.

Поверхность трудногорючих стен следует изолировать кровельной сталью по листу асбеста толщиной не менее 3 мм. Изоляция должна выступать за габариты корпуса водонагревателя на 10 см.

6.39. Установку газовых отопительных котлов, отопительных аппаратов и емкостных газовых водонагревателей следует предусматривать у стен из негорючих материалов на расстоянии не менее 10 см от стены.

При отсутствии в помещении стен из негорючих материалов допускается установка вышеперечисленных отопительных приборов у стен, защищенных в соответствии с указаниями п. 6.38, на расстоянии не менее 10 см от стены.

6.40. Расстояние по горизонтали в свету между выступающими частями проточного водонагревателя и газовой плиты следует принимать не менее 10 см.

6.41.* При установке в кухне газовой плиты и проточного водонагревателя объем кухни следует принимать согласно п. 6.29.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла или отопительного аппарата, а также газовой плиты с встроенными устройствами для нагрева воды (отопления, горячего водоснабжения) объем кухни должен быть на 6 м3 больше объема, предусмотренного п. 6.29.

6.42.* Помещение, предназначенное для размещения газового водонагревателя, а также отопительного котла или отопительного аппарата, отвод продуктов сгорания от которых предусмотрен в дымоход, должно иметь высоту не менее 2 м. Объем помещения должен быть не менее 7,5 м3 при установке одного прибора и не менее 13,5 м3 при установке двух отопительных приборов.

6.43. Кухня или помещение, где устанавливаются котлы, аппараты и газовые водонагреватели, должны иметь вентиляционный канал. Для притока воздуха следует предусматривать в нижней части двери или стены, выходящей в смежное помещение, решетку или зазор между дверью и полом с живым сечением не менее 0,02 м2.

6.44.* Не допускается размещение всех газовых приборов в подвальных этажах (подвалах), а при газоснабжении СУГ - в подвальных и цокольных этажах зданий любого назначения.

Примечание. Требования данного пункта не распространяются на жилые дома, принадлежащие гражданам на правах личной собственности, если подвалы этих домов имеют естественное освещение, а газоснабжение их осуществляется от природного газа.

6.45. Допускается перевод на газовое топливо отопительных и отопительно-варочных печей при условии, что:

печи, дымовые и вентиляционные каналы удовлетворяют требованиям ведомственных норм по устройству отопительных печей, переводимых на газовое топливо, утвержденных в установленном порядке;

газовые горелки, устанавливаемые в топках отопительных и отопительно-варочных печей, оснащены автоматикой безопасности в соответствии с требованиями ГОСТ 16569-86.

6.46. Топки газифицируемых печей следует предусматривать, как правило, со стороны коридора или другого нежилого (неслужебного) помещения.

При невозможности обеспечения указанного требования допускается предусматривать топки газифицируемых печей со стороны жилых (служебных) помещений. При этом подачу газа к печам следует предусматривать самостоятельными ответвлениями, на которых в месте присоединения к газопроводу должно устанавливаться вне указанных выше помещений отключающее устройство.

Помещения, в которые выходят топки газифицируемых отопительных и отопительно-варочных печей, должны иметь вытяжной вентиляционный канал либо окно с форточкой, или дверь, выходящую в нежилое помещение или тамбур. Перед печью должен быть предусмотрен проход шириной не менее 1 м.

6.47. Для отопления помещений допускается предусматривать газовые камины, калориферы и другие приборы заводского изготовления с отводом продуктов сгорания в дымоход. Газогорелочные устройства этих приборов должны быть оснащены автоматикой безопасности в соответствии с требованиями, предусмотренными разд. 11.

Помещение, в котором предусматривается установка газового камина или калорифера, должно иметь окно с форточкой или вытяжной вентиляционный канал.

При установке указанных приборов необходимо соблюдать требования, предусмотренные п. 6.39.

6.48. Возможность применения и условия размещения бытовых газовых приборов, не указанных в настоящем разделе, следует определять с учетом назначения приборов, их тепловой нагрузки, необходимости отвода продуктов сгорания и других параметров, нормируемых данным разделом.

ТВОД ПРОДУКТОВ СГОРАНИЯ

1. Отвод продуктов сгорания от бытовых газовых приборов, печей и другого бытового газового оборудования, в конструкции которых предусмотрен отвод продуктов сгорания в дымоход, следует предусматривать от каждого прибора, агрегата или печи по обособленному дымоходу.

В существующих зданиях допускается предусматривать присоединение к одному дымоходу не более двух водонагревателей или отопительных печей, расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в дымоход на разных уровнях, не ближе 0,75 м один от другого, или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,75 м.

2. В существующих зданиях при отсутствии дымоходов допускается предусматривать устройство приставных дымоходов.

3. Допускается присоединение к дымоходу отопительной печи периодического действия газового водонагревателя, используемого для горячего водоснабжения, или другого газового прибора, не работающего непрерывно, при условии разновременной работы и достаточного сечения дымохода для удаления продуктов сгорания от присоединяемого прибора.

Присоединение дымоотводящей трубы газового прибора к оборотам дымохода отопительной печи не допускается.

4. Площадь сечения дымохода не должна быть меньше площади патрубка газового прибора, присоединяемого к дымоходу. При присоединении к дымоходу двух приборов, печей и т. п. сечение дымохода следует определять с учетом одновременной их работы. Конструктивные размеры дымоходов должны определяться расчетом.

5. Небытовые газовые приборы (ресторанные плиты, пищеварочные котлы и т.п.) допускается присоединять как к обособленным, так и общему дымоходу.

Допускается предусматривать соединительные дымоотводящие трубы, общие для нескольких агрегатов.

Ввод продуктов сгорания в общий дымоход для нескольких приборов следует предусматривать на разных уровнях или на одном уровне с устройством рассечек согласно п. 1.

Сечения дымоходов и соединительных труб должны определяться расчетом исходя из условия одновременной работы всех приборов, присоединенных к дымоходу.

6.* Дымоходы должны быть вертикальными, без уступов. Допускается уклон дымоходов от вертикали до 30° с отклонением в сторону до 1 м при обеспечении площади сечения наклонных участков дымохода не менее сечения вертикальных участков.

7. Для отвода продуктов сгорания от ресторанных плит и других небытовых газовых приборов допускается предусматривать горизонтальные участки дымоходов общей длиной не более 10 м.

Допускается предусматривать дымоходы в перекрытии с устройством противопожарной разделки для горючих конструкций перекрытия.

8. Присоединение газовых водонагревателей и других газовых приборов к дымоходам следует предусматривать трубами, изготовленными из кровельной стали.

Суммарную длину участков соединительной трубы в новых зданиях следует принимать не более 3 м, в существующих зданиях - не более 6 м.

Уклон трубы следует назначать не менее 0,01 в сторону газового прибора.

На дымоотводящих трубах допускается предусматривать не более трех поворотов с радиусом закругления не менее диаметра трубы.

Ниже места присоединений дымоотводящей трубы от прибора к дымоходам должно быть предусмотрено устройство «кармана» с люком для чистки.

Дымоотводящие трубы, прокладываемые через неотапливаемые помещения, при необходимости должны быть покрыты теплоизоляцией.

9. Расстояние от соединительной дымоотводящей трубы до потолка или стены из негорючих материалов следует принимать не менее 5 см, до деревянных оштукатуренных потолков и стен - не менее 25 см. Допускается уменьшение указанного расстояния с 25 до 10 см при условии обивки деревянных оштукатуренных стен или потолка кровельной сталью по листу асбеста толщиной 3 мм. Обивка должна выступать за габариты дымоотводящей трубы на 15 см с каждой стороны.

10. При присоединении к дымоходу одного прибора, а также приборов со стабилизаторами тяги шиберы на дымоотводящих трубах не предусматриваются.

При присоединении к общему дымоходу нескольких приборов: ресторанных плит, кипятильников и других газовых приборов, не имеющих стабилизаторов тяги, на дымоотводящих трубах от приборов должны предусматриваться шиберы (заслонки), имеющие отверстие диаметром не менее 15 мм.

11. В шиберах, установленных на дымоходах от котлов, должны предусматриваться отверстия диаметром не менее 50 мм.

12. Дымовые трубы от газовых приборов в зданиях должны быть выведены:

выше границы зоны ветрового подпора, но не менее 0,5 м выше конька крыши при расположении их (считая по горизонтали) не далее 1,5 м от конька крыши;

в уровень с коньком крыши, если они отстоят на расстоянии до 3 м от конька крыши;

не ниже прямой, проведенной от конька вниз под углом 10° к горизонту, при расположении труб на расстоянии более 3 м от конька крыши.

Во всех случаях высота трубы над прилегающей частью крыши должна быть не менее 0,5 м, а для домов с совмещенной кровлей (плоской крышей) - не менее 2,0 м.

Установка на дымоходах зонтов и дефлекторов не допускается.

13.* Отвод продуктов сгорания от газифицированных установок промышленных предприятий, котельных, предприятий бытового обслуживания допускается предусматривать по стальным дымовым трубам.
ПРИЛОЖЕНИЕ 7*
Обязательное
ВЫБОР СТАЛЬНЫХ ТРУБ ДЛЯ СИСТЕМ ГАЗОСНАБЖЕНИЯ

1. Стальные трубы для систем газоснабжения давлением до 1,6 МПа (16 кгс/см2) в зависимости от расчетной температуры наружного воздуха района строительства и местоположения газопровода относительно поверхности земли следует принимать:

по табл. 1* - для наружных надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха не ниже минус 40 °С, а также подземных и внутренних газопроводов, которые не охлаждаются до температуры ниже минус 40 °С;

по табл. 2 - для надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха ниже минус 40 °С и подземных газопроводов, которые могут охлаждаться до температуры ниже минус 40 °С.

2. Для систем газоснабжения следует принимать трубы, изготовленные, как правило, из углеродистой стали обыкновенного качества по ГОСТ 380-88 и качественной стали по ГОСТ 1050-88.

3. Для газопроводов жидкой фазы СУГ следует применять, как правило, бесшовные трубы.

Допускается применять для этих газопроводов электросварные трубы. При этом трубы диаметром до 50 мм должны пройти 100 %-ный контроль сварного шва неразрушающими методами, а трубы диаметром 50 мм и более также и испытание сварного шва на растяжение.

Таблица 1*

Стальные трубы для строительства наружных надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха не ниже минус 40 °С, а также подземных и внутренних газопроводов, которые не охлаждаются до температуры ниже минус 40 °С

Стандарт или технические условия на трубы	Марка стали, стандарт на сталь	Наружный диаметр трубы (включ.), мм
1. Электросварные прямошовные ГОСТ 10705-80 (группа В) «Технические условия» и ГОСТ 10704-91 «Сортамент»	ВСт2сп, ВСт3сп не менее 2-й категории ГОСТ 380-88; 10, 15, 20 ГОСТ 1050-88
2. Электросварные ТУ 14-3-943-80	10 ГОСТ 1050-88	219-530
3. Электросварные для магистральных газонефтепроводов (прямошовные и спиральношовные) ГОСТ 20295-85	ВСт3сп не менее 2-й категории (К38) ГОСТ 380-88; 10 (К34), 15 (К38), 20 (К42) ГОСТ 1050-88	По ГОСТ 20295-74
4. Электросварные прямошовные ГОСТ 10706-76 (группа В) «Технические требования» и ГОСТ 10704-91 «Сортамент»	ВСт2сп, ВСт3сп не менее 2-й категории ГОСТ 380-88
5. Электросварные со спиральным швом ГОСТ 8696-74 (группа В)	ВСт2сп, ВСт3сп не менее 2-й категории ГОСТ 380-88
6. Бесшовные горячедеформированные ГОСТ 8731-87 (группа В и Г) «Технические требования» и ГОСТ 8732-78 «Сортамент»	10, 20 ГОСТ 1050-88
7. Бесшовные холоднодеформированные, теплодеформированные ГОСТ 8733-87 (группа В и Г) «Технические требования» и ГОСТ 8734-75 «Сортамент»	10, 20 ГОСТ 1050-88
8. Электросварные спиральношовные ТУ 14-3-808-78	ТУ 14-3-808-78	530-820; 1020; 1220
9. Бесшовные горячедеформированные по ТУ 14-3-190-82 (только для тепловых электростанций)	10, 20 ГОСТ 1050-88
Примечания: 1. Трубы по пп. 6 и 7 следует применять, как правило, для газопроводов жидкой фазы СУГ. 2. Исключено. 3. Для тепловых электростанций трубы из стали 20 применять в районах с расчетной температурой до минус 30 °С

4.* Трубы по ГОСТ 3262-75 допускается применять для строительства наружных и внутренних газопроводов низкого давления. Трубы по ГОСТ 3262-75 с условным диаметром до 32 мм включ. допускается применять для строительства импульсных газопроводов давлением до 1,2 МПа (12 кгс/см2) включ. При этом гнутые участки импульсных газопроводов должны иметь радиус гиба не менее 2De а температура стенки трубы в период эксплуатации не должна быть ниже 0 °С. 5.* Трубы со спиральным швом по ТУ 102-39-84 с противокоррозионным покрытием по ТУ 102-176-85 допускается применять только для подземных межпоселковых газопроводов природного газа с давлением до 1,2 МПа (12 кгс/см2) в районах с расчетной температурой наружного воздуха до минус 40 °С включ. При этом не применять данные трубы для выполнения упругого изгиба (поворота) газопровода в вертикальной и горизонтальной плоскостях радиусом менее 1500 диаметра трубы, а также для прокладки газопроводов в поселениях. 6. Возможность применения труб по государственным стандартам и техническим условиям, приведенным в табл. 1 и 2* настоящего приложения, но изготовленных из полуспокойной и кипящей стали, регламентируется пунктами 11.7, 11.8. 7. Трубы по ГОСТ 8731 - 87, изготовляемые из слитка, не применять без проведения 100 %-ного контроля неразрушающими методами металла труб. При заказе труб по ГОСТ 8731-87 указывать, что трубы по этому стандарту, изготовляемые из слитка, не поставлять без 100 %-ного контроля неразрушающими методами.
