Если вы хотите освежить дизайн вашего жилища, то можно воспользоваться современной фишкой многих дизайнеров – подсветкой стеклянных полок светодиодной лентой. Например, их можно установить в ванной комнате, гостиной, кухне и не только. Светодиодная подсветка стеклянных полок своими руками делается очень быстро.

Особенности стеклянных полок с подсветкой

Хотя в большей степени подсветка выполняет декоративную роль, на практике она визуально расширяет пространство помещения. При этом цвет подсветки может быть абсолютно разным, начиная от белого и заканчивая фиолетовым. Есть возможность изменять оттенки подсветки полок из стекла по своему вкусу, использую ленту RGB. Так, подсветка будет плавно меняться по вашему желанию. Управлять очень просто. Достаточно на расстоянии установить специальный радиопередатчик или контроллер, который подключен к системе подсветки с помощью проводов. С использованием контроллера можно менять цвета подсветки и добавлять при этом разные эффекты, например, изменять яркость или добавлять мерцание. Это особенно эффектно, когда есть желание постоянно менять образ помещения в зависимости от времени суток. Как правило, светодиодная подсветка не занимает много места и по весу она очень легкая. Это позволяет использовать ее и в других элементах интерьера, например, на хрустальных статуэтках.

Если вы используете стеклянные полки для хранения цветов, то им абсолютно не повредит светодиодная подсветка. Она не перегревает цветы и прослужит много лет.

Чтобы соорудить подсветку для полок, изготовленных из стекла, нередко используется специальный анодированный алюминиевый профиль. Толщина этого профиля, в который вставляется стекло , составляет 8 мм. Так, свет будет «течь» сквозь стекло, отражаясь от краев поверхности. При этом сама лента остается незаметной. Преимущество такой методики в том, что светодиодная лента не излучает УФ, поэтому ее можно использовать в качестве альтернативы или дополнения к основному освещению жилища. Кроме лент также можно использовать точечную подсветку, которая значительно проще, а для сложных вариантов можно применить модульную светодиодную подсветку.

Виды и методы монтажа подсветки

Сделать подсветку полок самостоятельно можно в самом разном исполнении. При этом работа в большинстве случаев проста. Рассмотрим виды установок светодиодной подсветки для стеклянных полок:

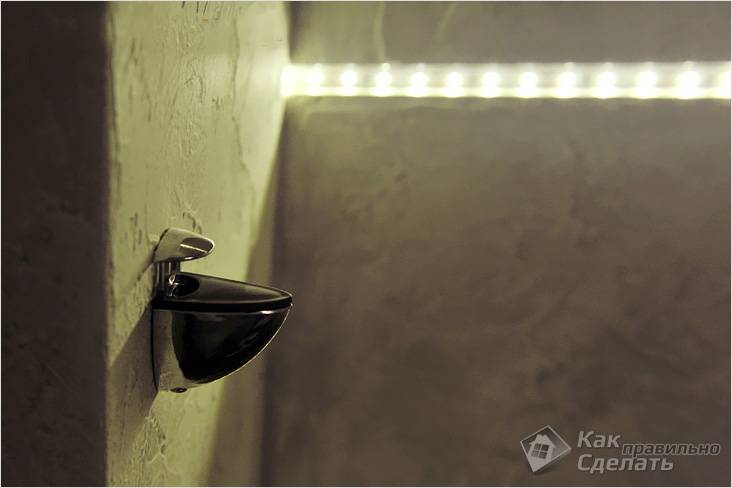

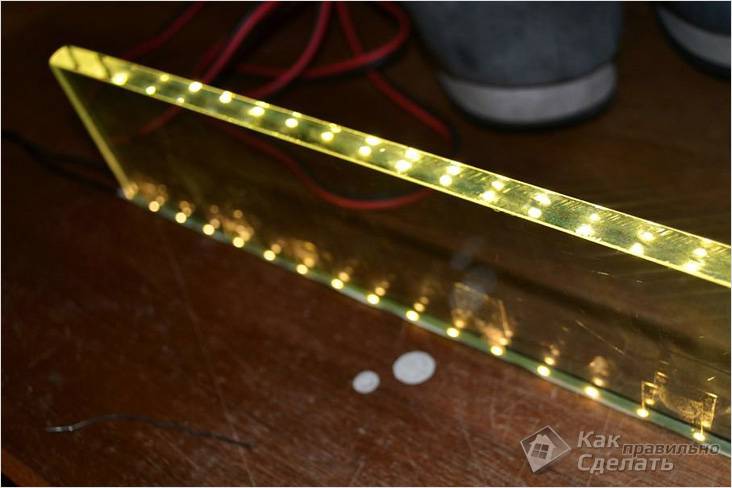

Торцевая подсветка. Чтобы подсветка была с торца стеклянной полки, лента устанавливается с оборотной стороны полкодержателя. В другом случае ее можно приклеить к плоскости полкодержателя.

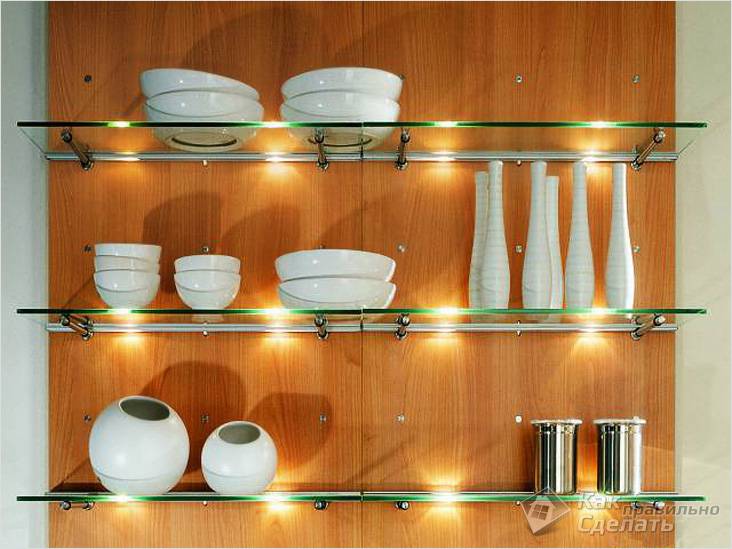

Традиционная подсветка. В таком варианте изготавливается обычная подсветка для предметов, расположенных на стеклянной полке. Лента приклеивается к стене в верхнем или нижнем положении.

Важно выбрать такое положение, чтобы лента не светила в глаза.

Подсветка с торца полки. В таком варианте подсветки получиться сделать равномерное свечение с внешнего торца полки.

Подсветка матового стекла. Если в вашем интерьере используется матовое стекло, то смонтировать светодиодную ленту можно в любом из перечисленных вариантов. Например, приклеить в алюминиевый профиль.

Монтаж светодиодной подсветки в 4 шага!

Весь процесс работы по приклеиванию светодиодной ленты к стеклянным полкам может быть выполнен в четыре шага. Выполняется работа в такой последовательности:

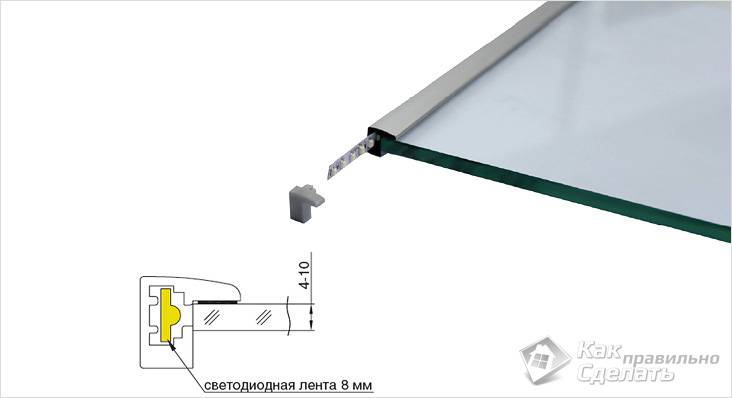

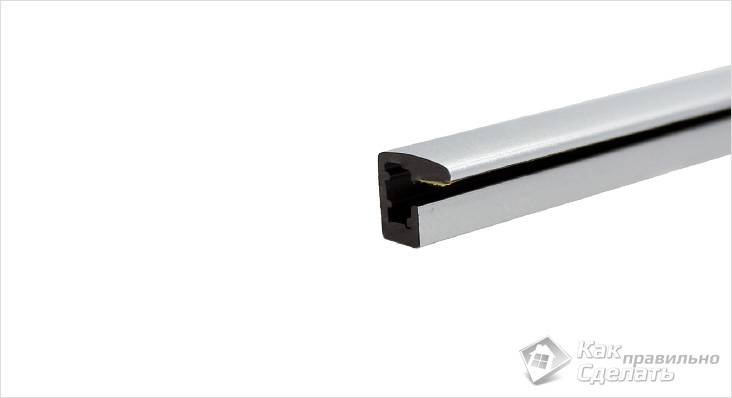

Обычно в таких профилях присутствует вставка из пластика. Удалять ее нельзя. Эта вставка будет защищать ленту от соприкосновения с алюминием. В ином случае произойдет замыкание.

В принципе, можно купить и готовые комплекты, которые состоят из 3-ех или 5-ти галогенных или светодиодных светильников, но бывают случаи, что стандартный комплект светильников не подходит для вашей мебели.

Как подобрать трансформатор для подсветки галогеновыми лампами

Номинальная мощность траннсформатора говорит о общей сумме мощности светильников, которые можно подключить к трансформатору.

Выходное напряжение трансформатора должно соответствовать рабочему напряжению подключаемых галогенных ламп.

В нашем случае трансформатор для галогенных ламп должен выдавать на выходе 12 В. При этом, главное правило при планирование подсветки - это мощность трансформатора должна быть точно на 5% больше суммы мощностей подключаемых галогенных ламп.

Для примера, мы хотим подключить 5 галогенных светильников напряжением 12 В и мощностью 20 Вт каждый. Мощность трансформатора должна быть 5*20 Вт = 100 Вт+5% = 105 Вт. Все лампы подключаются к одному трансформатору и его мощность, согласно расчету, не должна быть меньше 105 Вт.

Типы трансформаторов

Трансформаторы бывают двух типов обмоточные и электронные.

Принцип работы обмоточных основан на наличии двух обмоток из медной проволоки, которые связываются между собой воздействием магнитного поля.

Электронные трансформаторы преобразуют электроэнергию с помощью ряда специальных электронных компонентов.

Какой длины должны быть провода для подсветки

Что делать, чтобы трансформатор для подсветки не перегревался

Необходимо учесть при установке и эксплуатации трансформатора, что он во время работы часто сильно нагревается.

Чтобы трансформатор не перегрелся, его следует располагать минимум в 20 см от любых источников выделения тепла. Не располагайте также трансформатор в полостях, объем которых составляет менее 11 литров.

Установка и соединение в цепь элементов подсветки мебели своими руками

Для сверления отверстия под галогенный светильник используется фреза коронка.

Сначала сверлим на глубину 5-10 мм, затем переворачиваем заготовку и досверливаем. Если не применять этот прием и сверлить сразу насквозь, то с противоположной стороны вырвет значительный кусок ДСП.

Подключение галогенных светильников простое: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить к трансформатору.

Рассмотрим детально на фотографиях как соединяются между собой все элементы подсветки мебели между собой. Для параллельного соединения светильников используем клеммные соединители или колодки.

Клеммники по способу затягивания проводов делятся на клеммники с затягивающим винтом и с прижимной пластиной. У клеммников с винтом есть недостаток: провод при затягивании контакта можно повредить. Колодки с прижимающими пластинами более надежны и при затягивании провод прижимается к клемме пластиной.

В качестве выключателя можно использовать цепочный выключатель.

Ниже приведены фото установленной подсветки. Единственно, что на примере козырька кухни, но принцип одинаковый, что для кухонь, что для шкафов купе.

Современная модель шкафа-купе - это мебель внушительных размеров, в которой выполнены самые различные отсеки и полочки для хранения многих вещей. Чтобы быстро находить необходимые вещи в этой мебели, потребуется каждый раз подходить к выключателю, с целью зажечь общий свет. Это не всегда удобно. Есть более оригинальное решение - сделать светодиодную подсветку непосредственно в мебели. Рассмотрим, как сделать светодиодную подсветку в шкафу при открывании дверей собственными усилиями, чтобы в нём всегда было светло и несложно найти необходимые вещи.

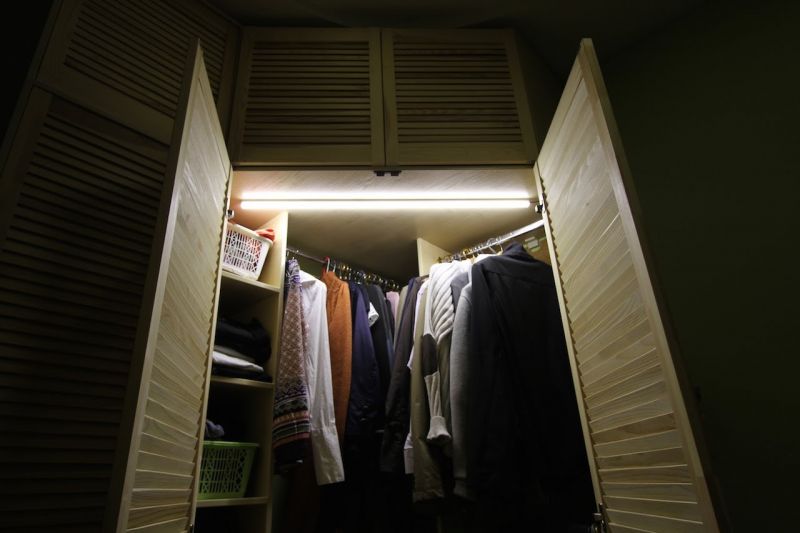

Чтобы внутри мебели стало намного светлее можно выбрать один из многих вариантов подсветки и воплотить его можно собственными усилиями. Среди разнообразия наибольшей популярностью пользуется именно светодиодная подсветка.

Это очень удобный и практичный вариант. Смонтировав именно такую подсветку, вы можете быть уверены в том, что в шкафу несложно будет найти необходимые вещи, ведь в нём всегда будет светло, когда вы в него заглянете.

Светодиодная подсветка является безопасной, риск пожара минимален. Весь процесс монтажа займёт немного вашего времени, а результат того стоит.

Что потребуется

Для того чтобы своими руками выполнить освещение в шкафу необходимо подготовить некоторые материалы:

Подготовив все позиции из данного перечня вы сможете самостоятельно собрать желаемую схему подсветки в шкафу. Это не так сложно, как может показаться на первый взгляд.

Прежде чем перейти к этапу сборки необходимо рассмотреть данный пункт. У вас должна быть электрическая схема для выполнения будущих соединений. На рисунке вы сможете увидеть, как она должна выглядеть. Её основным отличием от обычной схемы является присутствие микровыключателя. При подключении будьте внимательны, чтобы ничего не напутать.

ВАЖНО. Для того чтобы всё было безопасно и исправно работало, следуйте схеме при подключении.

Сборка - основной процесс

• В первую очередь вам необходимо будет подготовить саму светодиодную ленту. Отрежьте необходимый вам участок и, с одной стороны, припаяйте провода длиною примерно 20 см. Сделайте это именно на данном этапе, чтобы потом не стоять с паяльником в неудобном положении.
• Лента клеится к профилю, после чего можно приступать к креплению всей конструкции. Для этого можно воспользоваться жидкими гвоздями. Этот процесс очень прост.
• На следующем этапе необходимо определиться в каком месте будет установлен блок питания. Проложить провода можно за шкафом и выполнить отверстие в стенке шкафа.

СПРАВКА. Лучше всего, если о прокладке проводов вы задумаетесь на этапе выполнения ремонтных работ. Это наиболее рациональное решение.

• К одному из проводов на разрыве подключите микровыключатель. Его контакты должны быть несомкнутые при нажатой кнопке.

ВАЖНО. В шкафу провод должен прокладываться в специальный кабель-канал.

Проверьте своё творение на работоспособность. Если всё работает хорошо, можете зафиксировать микровыключатель на одной из стенок шкафа. Теперь в вашем ларце несложно будет несложно будет найти необходимые вещи.

Чаще всего при приобретении новой мебели люди не предполагают, что понадобится сделать внутреннюю подсветку, которая создает удобство пользования шкафом, так как обычно мебельные шкафы устанавливают на недостаточно освещенные места. Для поиска какой-либо вещи в шкафу, необходимо приближаться к полкам, присматриваться и перекладывать вещи, либо включать освещение в комнате. Для избавления от таких неудобств рекомендуется подсветка в шкафу, которую несложно установить самостоятельно, ознакомившись с рекомендациями по ее выбору и правильной установке.

Можно остановиться на классическом варианте освещения и монтировать светильники, подключив их к выключателю. Тогда всякий раз, когда надо открыть шкаф и взять вещь, потребуется включать свет вручную, а потом не забыть ее выключить. Такая процедура очень неудобна и отнимает немало времени.

Наиболее приемлемым вариантом освещения встроенного шкафа считается автоматическое освещение. Его действие можно описать так: при открывании шкафа освещение включается, а при закрытии выключается.

Выбор подсветки

Выбрав правильный вариант подсветки, получают удобное и надежное освещение в любых местах.

Галогенные лампы

Одним из видов освещения мебельных шкафов является освещение с помощью . При таком выборе необходимо учесть следующие факторы:

• Колба галогенной лампы может разогреваться до 500 градусов, поэтому нужно принять все меры для соблюдения пожарной безопасности.
• Такие лампы требуют особого обращения, к поверхности колбы нельзя касаться руками, так как образуются пятна жира, который при нагревании приведет лампу в негодность.
• Возможные перепады напряжения могут оказать негативное действие на лампы, поэтому потребуется . Некоторые типы галогенных светильников выполнены для работы только от .
• При постоянной работе галогенных ламп, они прослужат недолго, особенно, если режим освещения будет светодинамическим, то есть, с .

Светодиодная подсветка

Подсветка может быть выполнена и по альтернативному варианту, с помощью светодиодов. Применяя такую подсветку, можно осветить пространство шкафа, а также разнообразить и освежить интерьер комнаты, где находятся мебельные шкафы. Чаще всего светодиодную подсветку применяют для освещения шкафов, стен, тумбочек и интерьера помещения кухни.

Светодиодная подсветка включает в себя несколько частей, которые объединены одним шлейфом. Этот вид освещения даст возможность создать улучшенную динамику света, изменять интенсивность светового потока и цвет. При сравнении двух рассмотренных вариантов подсветки шкафов, светодиодная подсветка обойдется по большей стоимости. Однако, ее значительная цена не является помехой для покупателей, так как подсветка светодиодами снижает потребление электрической энергии и оправдывает себя во время пользования.

Достоинства светодиодной подсветки:

• Устойчивость ленты к механическим повреждениям, вибрационная и ударная прочность, что важно для пользования ей в шкафу, так как возможно зацепить ленту вешалкой или одеждой.
• Компактные размеры.
• Долгий срок службы. Качественная лента со светодиодами при правильной эксплуатации со стабилизатором может прослужить много лет при многочасовой суточной работе.
• Небольшое потребление электрической энергии, следовательно, и экономия денежных средств.
• Разноцветная палитра подсветки ленты. Светодиоды могут испускать различные цвета всего светового спектра. Цвет можно подобрать под интерьер любой комнаты. В продаже есть ультрафиолетовые и инфракрасные светодиоды, которые сочетаются с современными хай-тек интерьерами.
• Яркий мощный световой поток.
• Возможность .
• Не требуется время для разогрева, светодиоды сразу начинают светить в полную нагрузку.
• Малая стоимость. Даже наиболее качественные светодиодные исполнения ленты имеют доступную цену для покупателей.
• Существуют светодиодные ленты с различными углами направления света.
• Светодиодная подсветка является экологически безопасной, так как в ее конструкции не содержится вредных для человека материалов и веществ.
• Лента безопасна в использовании, поэтому подсветку можно монтировать даже в детских комнатах.
• При любой температуре светодиодная лента работает в нормальном режиме.

При применении для подсветки шкафов разноцветной ленты, необходимо иметь ввиду, что от ленты отходит четыре вывода, три из которых по цветам, а четвертый на минусовой полюс питания.

Порядок работы по организации подсветки

Внутренняя подсветка в шкафу может быть организована специальными светильниками, оборудованными , а также ультразвуковым датчиком. Для срабатывания ультразвукового варианта датчика необходимо, чтобы человек открыл дверь шкафа, при нахождении людей рядом со шкафом включение освещения не произойдет.

Подсветка в шкафу может быть установлена самостоятельно. Для этого предварительно составляется схема монтажа. Чаще всего для осуществления работ по освещению шкафа не оказывается рядом питающего кабеля, который можно вывести несколькими способами:

• Открытый способ (по стенам и потолку).
• Закрытый способ (в кабель-канале).

Установка подсветки закрытым способом

• отрезать необходимой длины.
• Закрепить его на поверхности стены или потолка с помощью дюбелей и саморезов.
• Разместить кабель в кабель-канале и закрыть крышку.
• Обесточить сеть питания.
• Подсветка в шкафу подключается к кабелю питания путем соединения проводов фазы и ноля.
• Установить лампы в светильники, не закрывая их рассеивателем.
• Подать напряжение на кабель питания.
• Проверить работу подсветки путем открывания и закрывания двери шкафа.
• При нормальной работе подсветки на светильники установить плафоны, рассеивающие свет.

Монтаж галогенных светильников

Подсветка в шкафу с применением галогенных ламп используется довольно часто. В торговой сети имеются готовые наборы из нескольких светильников для подсветки шкафов.

Комплект подсветки обычно включает в себя:

• Трансформатор.
• Светильники.
• Электропроводка.
• Выключатель.
• Соединители.

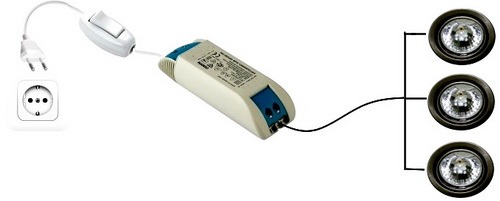

Перед монтажом светильников нужно изучить схему:

Во время выбора трансформатора необходимо учесть общую мощность освещения и входное напряжение.

Подсветка в шкафу осуществляется с соблюдением правил монтажа:

• Трансформатор по мощности выбирается больше мощности ламп на 5%.
• Выходное напряжение трансформатора должно равняться 12 В.
• Напряжение работы светильников должно соответствовать выходу трансформатора.
• Длина проводников для подключения к светильникам не делается более 3 метров. При большей длине проводов снижается мощность питания.
• Трансформатор необходимо размещать вдали от отопительной системы, обогревателей, так как вовремя его работы он нагревается.

Порядок подключения

• Для вырезания места для галогенных светильников необходимо воспользоваться с коронной фрезой.
• Сначала просверлить отверстие на 10 мм в глубину, далее фрезу перевернуть и продолжить сверление. В противном случае возможен вырыв куска ДСП из стенки шкафа.
• На плоской поверхности, например, на полу, подключить всю цепь подсветки для проверки ее работоспособности.
• Все и подключить к трансформатору.
• Для использовать клеммные колодки.

Монтаж светодиодной подсветки

Светодиоды можно представить в виде специальных полупроводников, через которые проходит электрический ток, при этом образуется световая энергия. Светодиоды бывают различного химического состава, от чего зависит яркость испускаемого ими света. Подсветка в шкафу, не всегда осуществляется сразу от бытовой сети, так как питание сети нестабильно, в результате чего светодиодная лента может перегреться и выйти из строя. Для решения этого вопроса применяют стабилизатор напряжения.

Представляет собой планку (ленту) из пластичного материала. Одна из сторон ленты имеет клейкую основу, которой можно приклеить ее к потолку, стене или другой поверхности. На другой стороне расположены светодиоды секциями по 5 см. На ленте имеется разметка для выполнения разреза. Светодиоды на ленте соединены одной цепью.

Светодиодная лента обычно продается в торговой сети метражом, либо в намотанных катушках по 5 метров. Чтобы выполнить подсветку одного шкафа, хватит одной катушки. Среднее количество светодиодов на одном метре обычно составляет 30 штук.

Также понадобятся:

• Клеммные колодки.
• Коннектор.
• Вилка со шнуром.

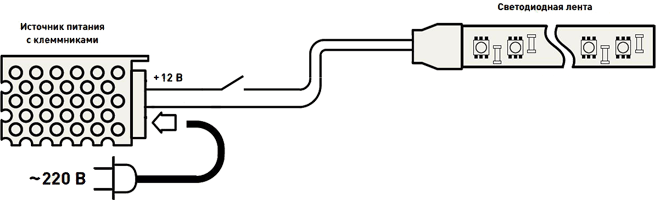

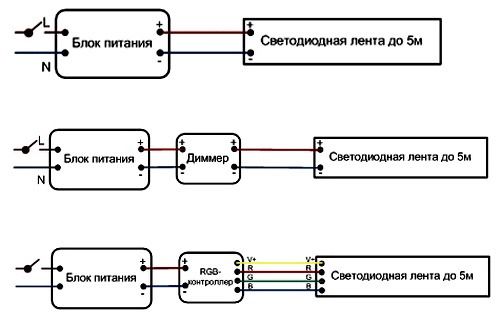

Схема монтажа

Порядок монтажа

• Произвести соединение шнура с по последовательной схеме, далее блок питания подключить к контроллеру. При этом нельзя забывать, что от контроллера отходят два тонких коротких провода питания. Чтобы соединение было надежным, на этих проводах очистить изоляцию на 1 см, залудить припоем.
• Провод протягивается в кабель-каналах, фиксирующихся на жидкие гвозди.

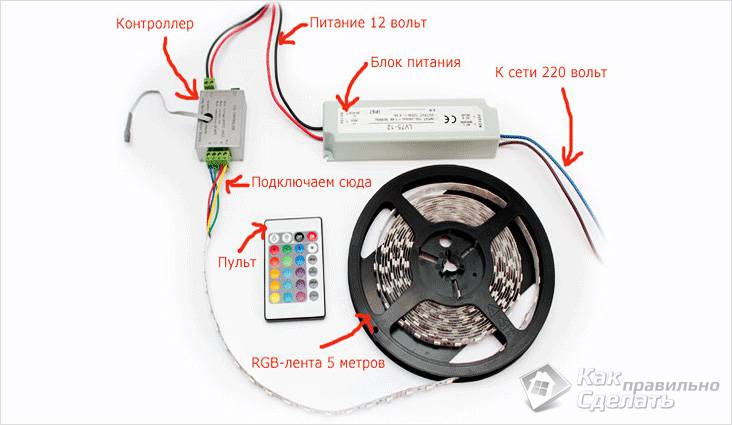

• Светодиодную ленту соединить с контроллером 4-мя проводами, соблюдая их цветность. Подключить в цепь . или с помощью клеммных колодок.
• На этом шаге установки рекомендуется сделать проверку действия подсветки.
• Наклеить ленту в шкафу и присоединить ее к .
• Если подсветка в шкафу планируется для всех полок, то нужно просверлить отверстия в углах шкафа для проводки проводов до верха шкафа.

Как говорят, много света не бывает. Люди выбирают шкаф с подсветкой не только с декоративной целью, ведь светильники предназначены выполнять разнообразные функциональные задачи.
Световые элементы монтируют с целью украсить шкафы купе, но зачастую они применяются в роли дополнительного источника освещения. Наличие функциональной подсветки помогает в поиске во внутреннем пространстве шкафа нужных вещей или может освещать зону зеркала.

Планируя оборудовать мебельными светильниками шкаф купе, нужно заблаговременно подвести проводку до места его установки, в таком случае провода зачастую подводят сверху.

Для сборки шкаф купе с подсветкой, практикуют применение различных мебельных светильников, которые отличаются друг от друга способом монтажа, типом встраиваемых ламп, внешним дизайном. Чаще всего для подсветки в шкафах купе применяют:

• Светодиодные ленты;
• Светодиодные светильники;
• Галогенные светильники;
• Люминесцентные светильники.

За способом монтажа элементов в подсветке все типы мебельных светильников делятся на:

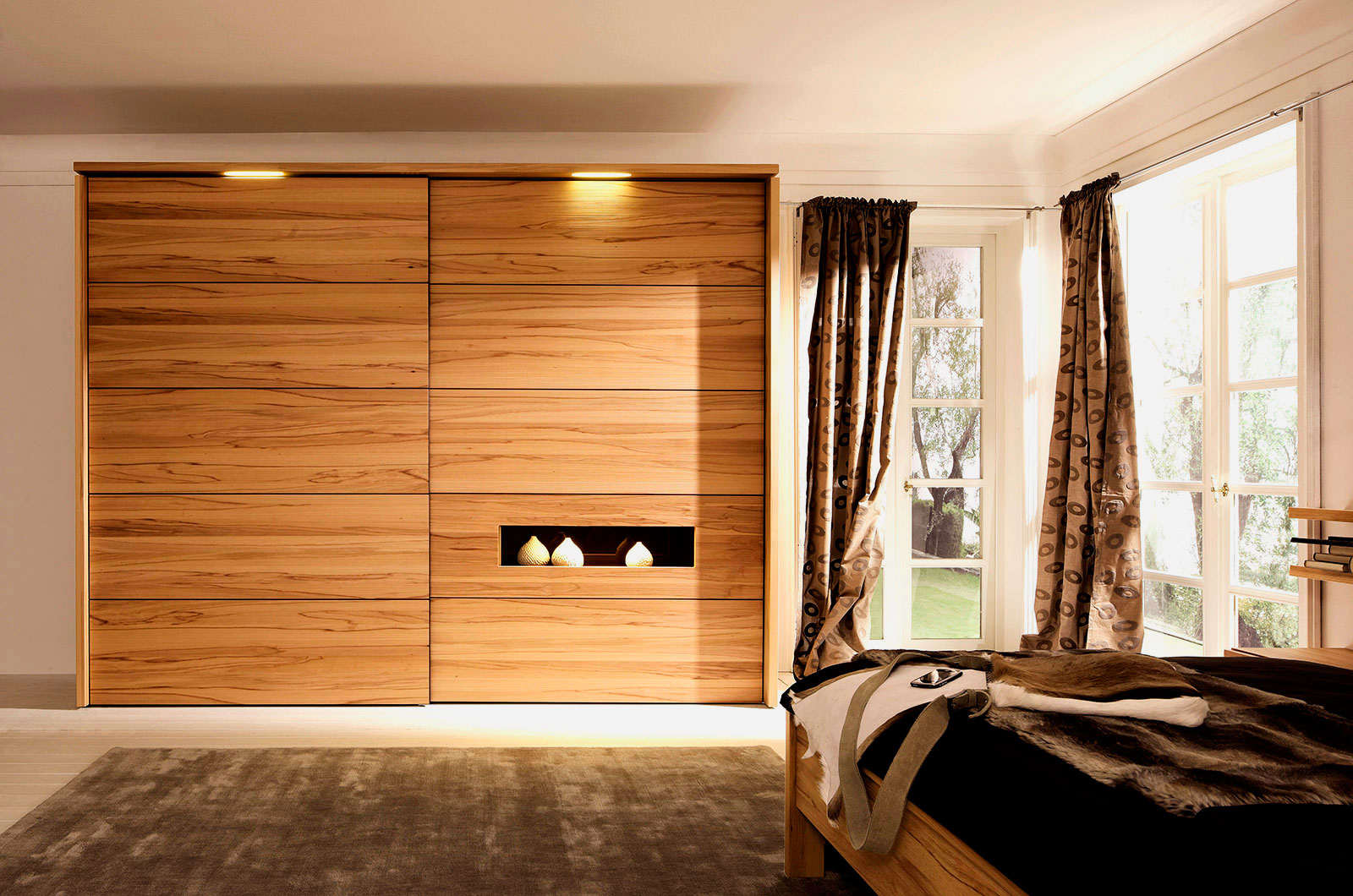

• врезные светильники и
• накладные светильники.

Их монтаж производят в заранее вырезанных отверстиях, которые обычно располагают на козырьках шкафов. Бывают поворотные и стационарные типы врезных светильников, с применением галогенных или светодиодных ламп. Если толщина светильника немного превышает толщину панели, в которой крепится, в верхней фальш-панели встроенного шкафа устанавливаются прокладки. В таком случае, задняя часть светильника, нагреваясь, не соприкасается с потолком.

Материалы изготовления отражаются на стоимости светильника. Для производства используют: стекло, гипс, пластик, металл и дерево.

Если нет желания врезать светильники в мебель, то для их установки, можно воспользоваться специальными плафонами.

Накладные мебельные светильники

От предыдущего типа их отличает мощность и размер. Преимуществом является лёгкость монтажа, а лампы в плафоне может заменить даже не специалист. Их ассортимент представлен моделями похожими на длинные лампы или точечные световые элементы, существуют и штанговые накладные мебельные светильники.

Накладные светильники бывают квадратной, круглой, овальной, треугольной и прямоугольной формы.

Некоторые разновидности ламп оснащены выключателями, датчиками приглушения и детекторами движения. Такие модели легко закрепить на мебели при помощи имеющейся у них клипсы или клейкой пластинки.

Активация детекторов движения светильников происходит при открытии дверей, благодаря высокой чувствительности, они срабатывают в радиусе до 2 метров. А встроенные датчики «день-ночь» регулируют интенсивность освещения зависимо от времени суток.

Галогенные светильники

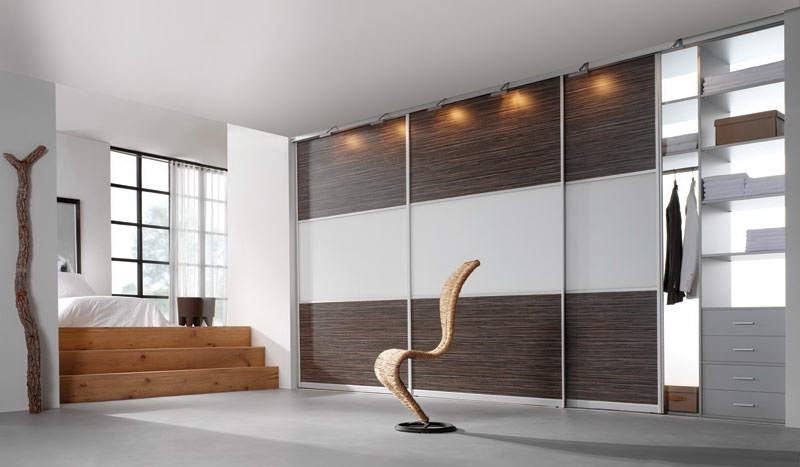

Наиболее распространённый вариант монтажа подсветки - с использованием галогенных светильников. Они бывают разными по дизайну и функциональному назначению моделей.

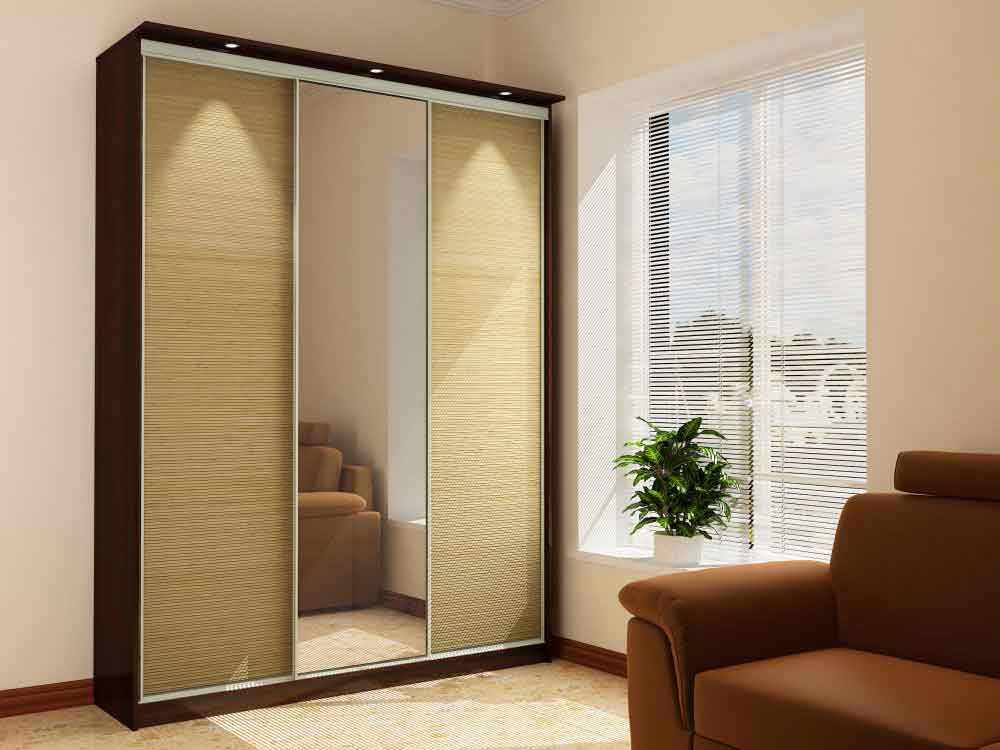

Расположенные в ряд и направленные вниз точечные галогенные светильники, всегда эффектно смотрятся. Как правило, такую подсветку устанавливают в козырьке шкафа купе, это выступающая на 10-20 см часть крыши, которая может иметь по контуру разную форму: прямую или криволинейную (в зависимости от дизайнерского решения). Для выполнения этого варианта инсталляции возможно использование как врезных, так и накладных светильников.

При внутренней установке, галогенные светильники служат для освещения содержимого секций в шкафу. А для наибольшего удобства используют автоматические системы с датчиками, реагирующими на движение. Таким образом, при открытии шкафа свет включается и гаснет при закрытии.

Несмотря на популярность, галогенные светильники имеют свои минусы:

• требуют больших затрат энергии;
• слишком хрупкие и легко бьются;
• очень греются;
• служат недолго;
• нуждаются в стабилизации напряжения.

Светодиодные светильники

Источником свечения в них служат светодиоды. В конструкции таких светильников выделяют: цоколь, металлический корпус (служит радиатором), плата с диодами, электронный драйвер (преобразует питание) и полупрозрачную пластмассовую полусферу.

Основные преимущества использования:

Светодиодные светильники, наиболее часто используемые в шкафах купе

• Комплекты, в которые входят 3 круглых светильника.

В каждом светильнике содержится 19 диодов, мощностью по 1,14 Вт. Совокупное энергопотребление комплекта составляет 3,42 Вт.

• Светодиодные линейки.
• Светодиодные светильники Faro.

Их отличает автономность и лёгкий корпус, который внутри содержит яркие светодиоды в количестве 3-х штук. Они размещены так, чтобы максимально освещать содержимое выдвижного ящика в шкафу купе. Подобный светильник был придуман специально для выполнения этой функции. Специальный сенсор и электронный чип автоматически включают свет, при открывании или выдвижении ящика, а отключение света совершается спустя 15 секунд при отсутствии движения. Светильник предусмотрен на 20 000 таких циклов работы. Он лёгок в монтаже, ведь крепится на внутренней стороне ящиков при помощи клеящейся основы, и работает от зарядных элементов типа ААА.

Люминесцентные светильники

При организации света для мебели или шкафа с подсветкой этот тип монтируют редко, но внутри иногда применяют компактные и линейные (трубчатые) лампы. Их достоинство - низкий уровень потребления энергии при высоком КПД. А недостатками являются: слабая прочность, громоздкий и не очень изящный дизайн. Чаще всего трубчатые светильники применяют путём монтажа в штангах для вешалок.

Например, такая подсветка горизонтально размещается над полотном зеркала. Иногда флуоресцентные лампы устанавливают в выдвижных ящиках или во внутреннем пространстве шкафа. Такого вида светильники имеют защитные экраны из матового термопласта и выключатель, который переключается, прикасаясь к фасаду.

Светодиодная подсветка шкафа

Светодиодные ленты выпускают в виде гибких плат, на контактах которых линейно закреплены светодиоды через одинаковые промежутки расстояния. Их используют для подсвечивания определённых отдельных зон в шкафах купе:

• Подсвечивание дверей сбоку. Для этой цели понадобится лента разновидности dip led, с присущим ему боковым светом, в которой диоды имеют цилиндрический вид. Такая лента надёжно защищена силиконом и является герметичной. Используя её, можно выполнить контурную подсветку стекла на внутренней стороне дверей, которая особенно эффектно выглядит в сочетании с пескоструйным рисунком.

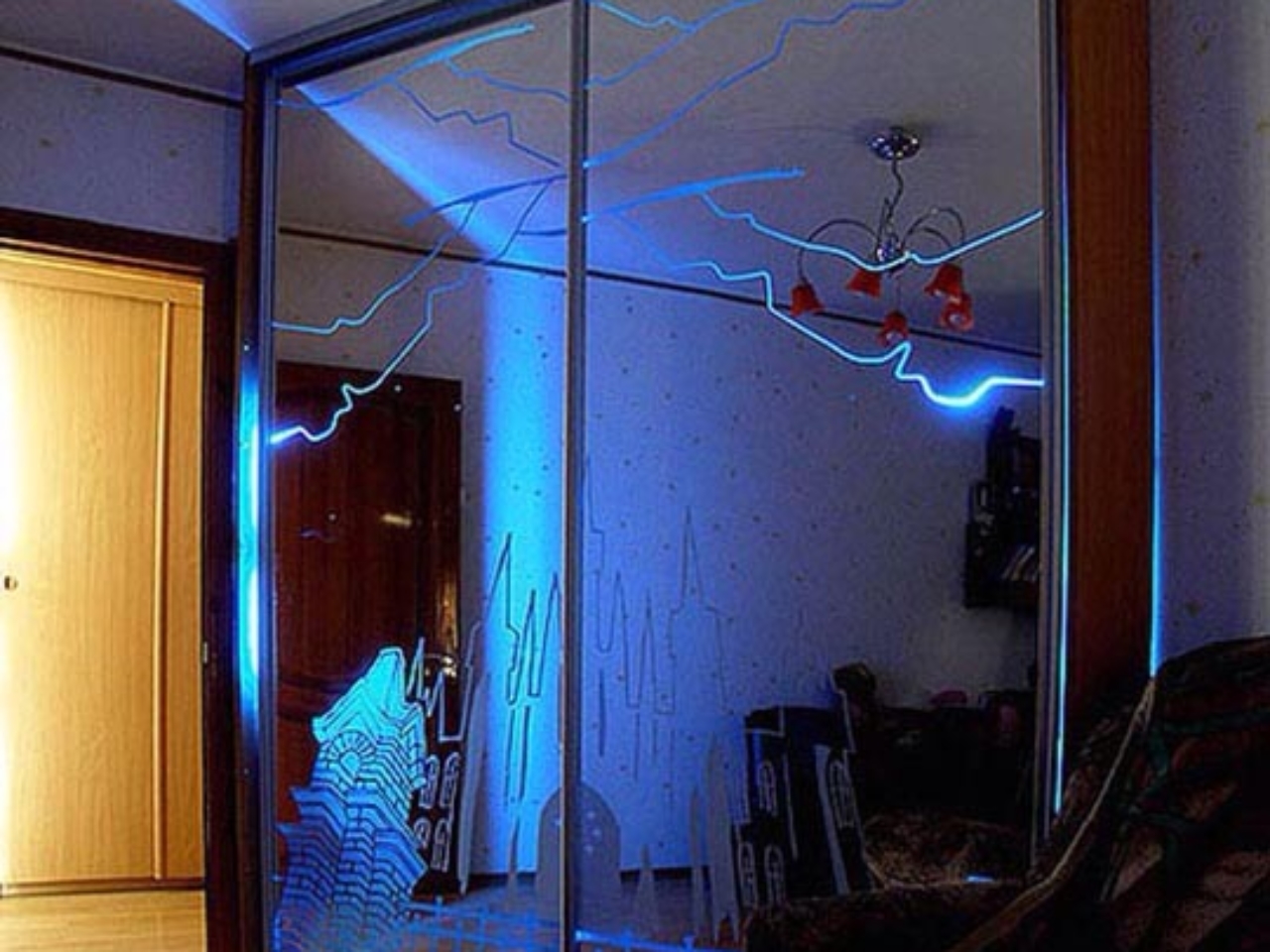

• Подсвеченные сверху зеркальные двери шкафа купе. Для полного монтажа, в таком случае, достаточно всего двух небольших отрезков светодиодной ленты.

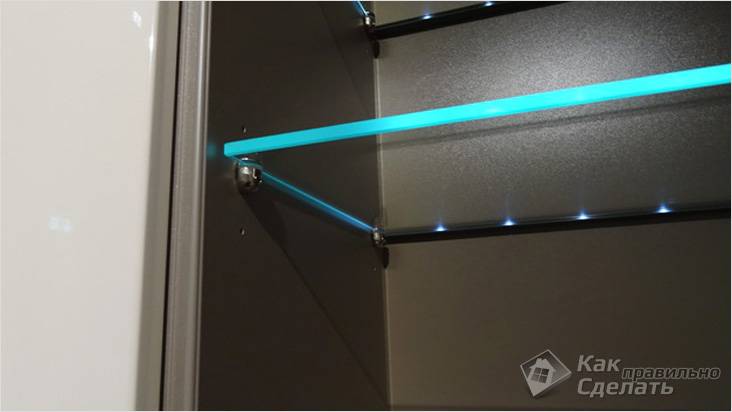

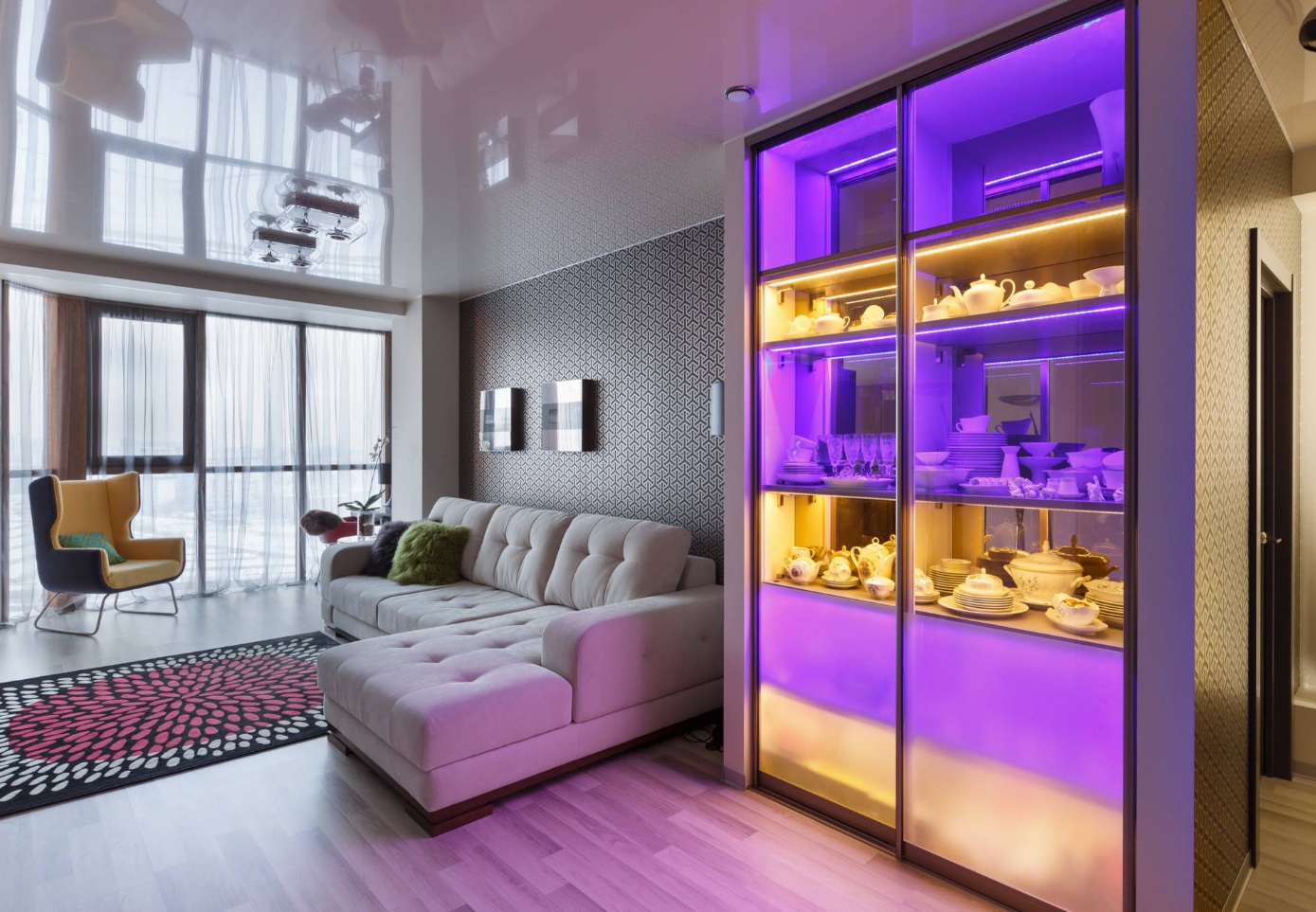

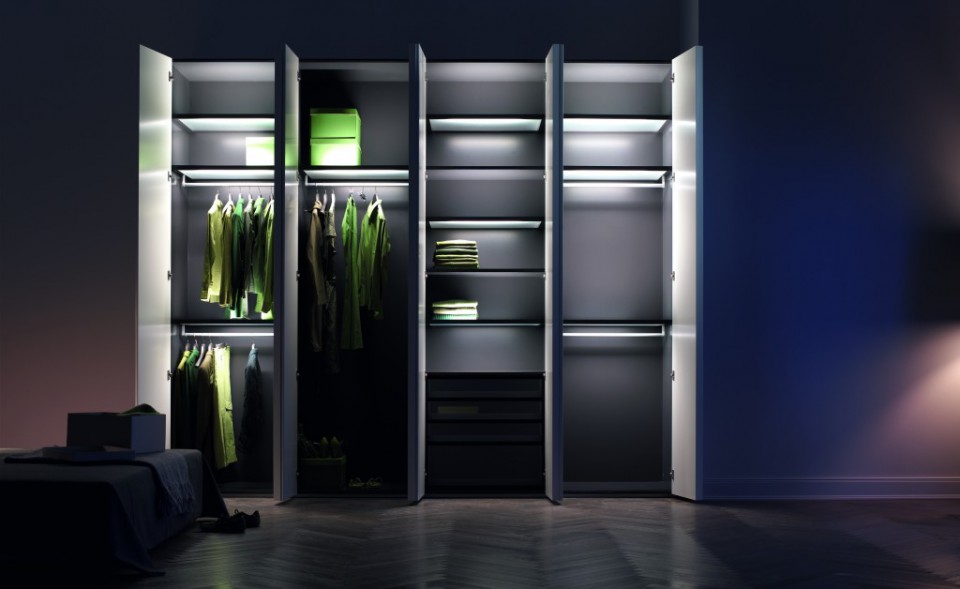

• Подсвеченные полки шкафа. Для подсветки по контуру торцов полок в шкафах используют диодные ленты с прямым свечением, которые способны создать парящий эффект и придать конструкции лёгкость.

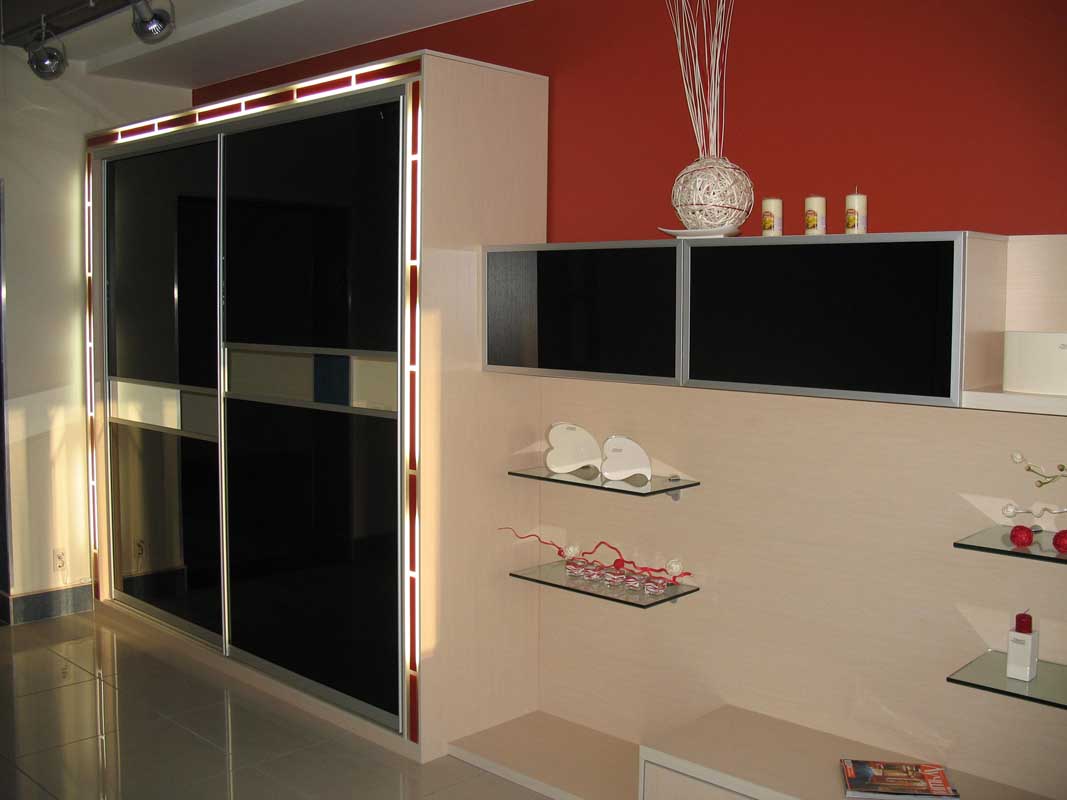

• Подсветка по контуру шкафа купе: применяют светодиодные ленты с прямым свечением.

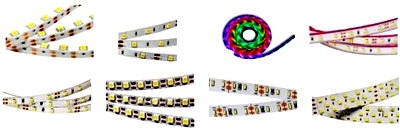

Существуют некоторые особые разновидности светодиодных лент:

Очевидно, что процесс монтажа подсветки в шкафах купе не представляет особой сложности. Широкий выбор различных моделей светильников, имеющихся на сегодняшний день в продаже, даёт множество вариантов воплощения самых оригинальных идей. Стоит только выбрать подходящий именно для конкретного случая вариант.
