Частота первого перестраиваемого генератора зависит от емкости конденсатора С1 и общего сопротивления резисторов R1 и R2. Переменным резистором плавно изменяют частоту генератора в диапазоне частот, установленном подстроечным резистором. Частота другого генератора зависит от параметров поискового колебательного контура L1 С2. Сигналы от генераторов поступают на детектор, выполненный по схеме удвоения напряжения на диодах VD1 и VD2. Нагрузкой детектора являются наушники. На них и выделяется разностный сигнал в виде звука. Конденсатор С5 шунтирует наушники по высокой частоте.
При приближении поисковой катушки к металлическому предмету, происходит изменение частоты генератора на DD1.3, DD1.4. От этого меняется тональность звука. По этому изменению тона и определяют, находится ли железный предмет в зоне поиска. В схеме металлоискателя микросхему К176ЛЕ5 можно заменить на микросхемы К176ЛА7, К561ЛА7, К564ЛА7. Цена такой микросхемы на радиобазаре всего 0,2 доллара. Подстроечный резистор R1 типа СП5-2, переменный R2 - СПО-0,5. Поисковая катушка мотается проводом ПЭЛШО 0,5-0,8.

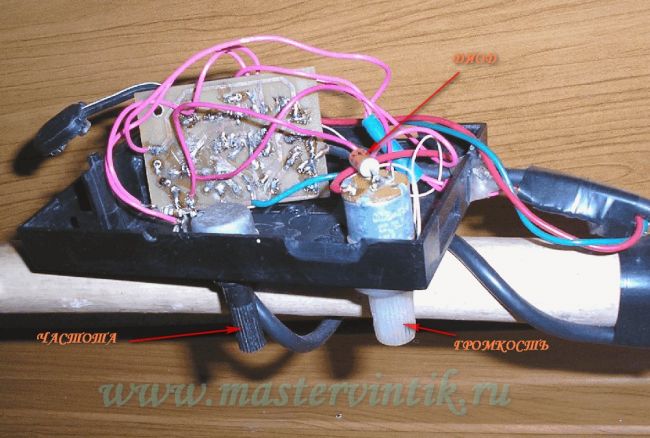

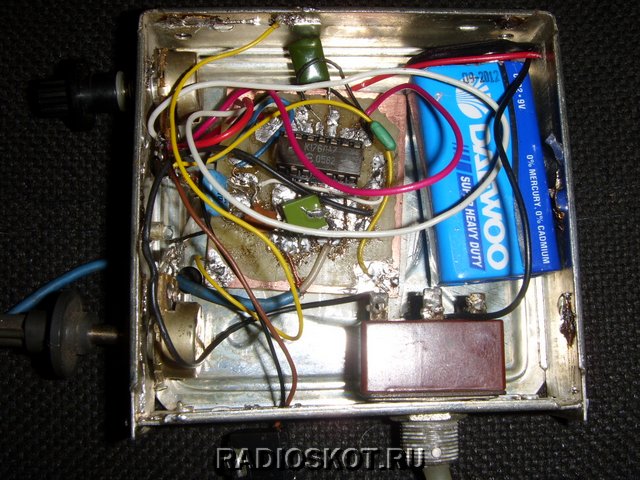

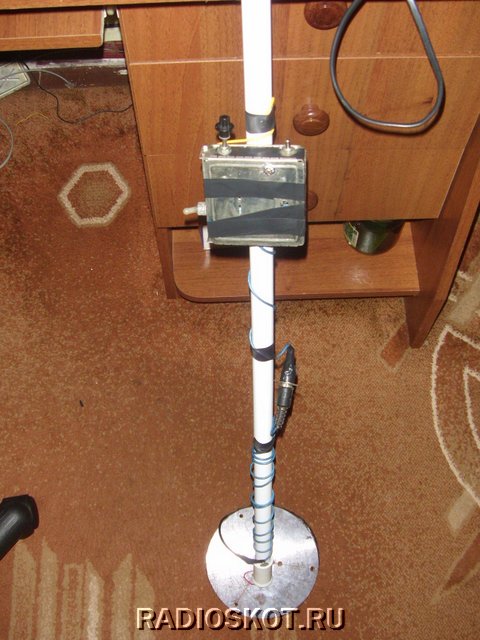

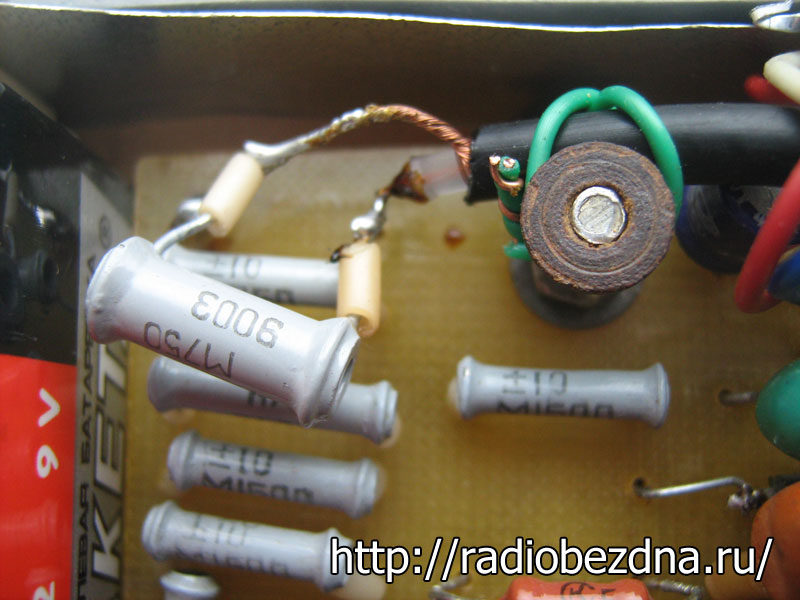

В моём варианте был собран в металлическом корпусе от селектрора каналов СК-М советского телевизора.
Для питания схемы металлоискателя используется батарея типа «Крона» на 9 вольт или другой аналогичный источник. Испытания показали довольно неплохую работу прибора, поэтому для новичков в радиоэлектронике эту схему можно смело рекомендовать для повторения. Автор статьи: Шимко С.
Обсудить статью ПРИНЦИПИАЛЬНАЯ СХЕМА МЕТАЛЛОИСКАТЕЛЯ
Поиск кладов, древних реликвий и прочих интересных вещей для многих является довольно таки востребованным видом хобби, наряду с рыбалкой или охотой. Этот вид отдыха также можно считать активным, а для некоторых металлоискатель - вполне неплохое орудие для добычи денег, ведь в земле можно найти довольно таки большое количество черных металлов, которые сегодня ценятся. Ведь есть же пословица, что «мы ходим по деньгам».
В магазине даже за не слишком мощный металлоискатель порой запрашивают приличные деньги. В этой статье речь пойдет о том, как можно собрать металлоискатель своими руками . Для этого требуются минимальные навыки в области работы с электроникой ну и небольшие (в сравнении с покупкой нового металлоискателя мизерные) вложения.
Материалы и инструменты для сборки:
- микросхема К561ЛА7 или ее аналог;
- маломощный низкочастотный транзистор (подойдут КТ315, КТ312, КТ3102, аналоги: ВС546, ВС945, 2СС639, 2СС1815 и так далее)
- любой маломощный диод (например кд522Б, кд105, кд106...);
- три переменных резистора (4,7 kOm, 6,8 kOm, 10 kOm с выключателем);
- пять постоянных резисторов (22 Om, 4,7 kOm, 1,0 kOm, 10 kOm, 470 kOm);]
- пять керамических или слюдяных конденсаторов (1000 пф - 2 шт., 22 нФ -2 шт., 300 пф);
- один электролитический конденсатор (100,0 мкф х 16В);
- провод типа ПЭВ или ПЭЛ диаметром 0,6-0,8 мм;
- наушники от плеера (или любые низкоомные);
- батарейка на 9В.
Процесс изготовления металлоискателя:
Шаг первый. Корпус и внешний вид устройства
В связи с тем, что поиски происходят зачастую среди ветвей, травы или при влажной погоде, устройство должно быть надежно защищено от воздействия всех этих факторов. В качестве корпуса для электроники можно использовать коробочку из под мыла или от крема для чистки обуви. Главное, чтобы электронная часть была надежно защищена.

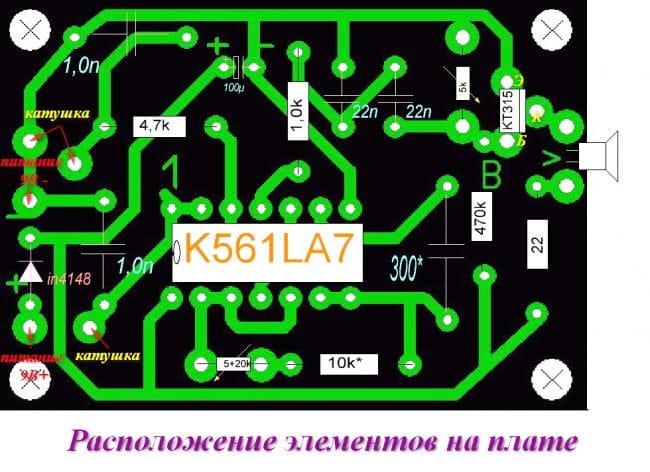

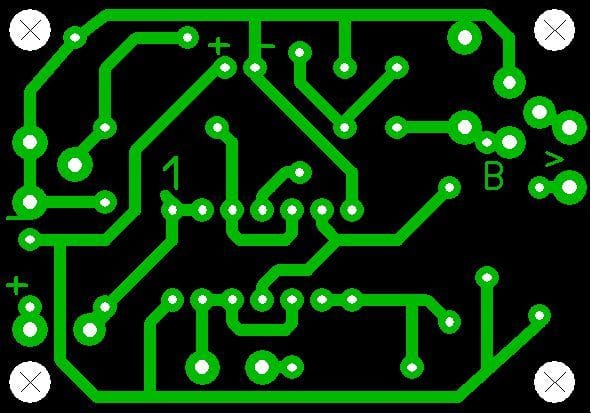

Важно знать, что если не соединить переменные резисторы (их корпуса) с минусом платы, устройство будет образовывать помехи. Если все сделано верно и изготовлена качественная катушка, при работе устройства никаких проблем не возникает. При включении металлоискателя в наушниках сразу должен появиться характерный писк, он должен реагировать на ручку регулятора частоты. Если это не наблюдается, то необходимо выбрать резистор 10 кОм, который стоит последовательно с регулятором, или подобрать конденсатор 300 пФ в этом генераторе. В итоге нужно выровнять частоты поискового и образцового генератора.
Чтобы определить, какие частоты издает генератор, понадобится осциллограф. Всего рабочая частота может находиться в пределах 80-200 кГц. Замеры делаются на выводах 5 и 6 микроконтроллера К561ЛА7.
Еще в системе есть защитный диод. Он нужен для того, чтобы защитить электронику от неправильного включения батареи.
Шаг второй. Делаем поисковую катушку
Катушки наматывают на оправки с диаметром около 15-25 см. В качестве формы можно использовать ведро или челнок из проволоки или фанеры. Чем меньше будет катушка, тем меньше у нее будет чувствительность, все зависит от того, для каких целей будет использоваться металлоискатель.
Что касается провода, то это может быть провод в лаковой изоляции типа ПЭВ или ПЭЛ диаметром от 0.5 до 0.7 мм. Такой провод можно найти в старых телевизорах с кинескопом. Всего катушка содержит 100 витков, можно намотать от 80 до 120. Сверху все это дело плотно обматывается изолентой.
Когда катушка будет намотана, поверх нее делается обмотка из полоски фольги, при этом нужно оставить участок в 2-3 сантиметра не обмотанным. Фольгу можно найти в некоторых видов кабелей, еще ее можно добыть из шоколадок, нарезав на куски.
Поверх фольги наматывается не заизолированный провод, а лучше всего луженый. Начало провода остается в итоге на катушке, а другой конец припаивается к корпусу. Сверху все это опять хорошо обматывается изолентой.
Впоследствии катушка крепится на диэлектрик, как вариант подойдет нефольгированный текстолит. Ну а теперь катушку можно крепить к держаку.
Для соединения катушки со схемой нужно применять экранированный провод, экран подключается к корпусу. Подобные провода можно применяются для перезаписывания музыки с магнитофона. Еще можно использовать шнур НЧ, для подключения к телевизору различных устройств.
Шаг третий. Проверка металлоискателя
Когда устройство будет включено, в наушниках можно будет услышать характерный шум, частоту нужно настроить регулятором. При поднесении катушки к металлу, шум в наушниках будет меняться.
Еще можно переделать схему таким образом, чтобы при работе металлоискатель молчал, а сигнал будет появляться лишь тогда, когда под катушкой будет появляться металл. При этом частота шума будет говорить о том, какой размер предмета и на какой глубине он находится. Но, по словам автора, при таком подходе сильно снижается чувствительность металлоискателя, и он улавливает только очень крупные предметы.
Для получения нулевых биений нужно совместить две частоты.

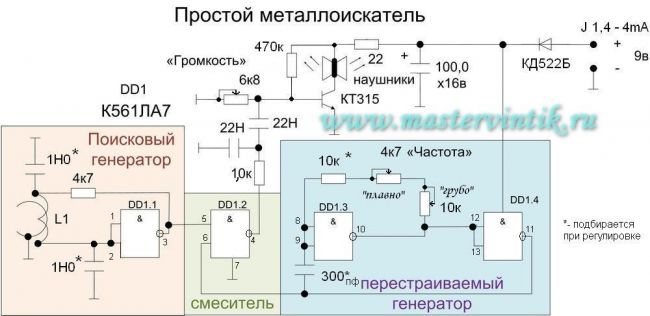

Радио-конструктор: Простой металлоискатель на микросхеме К561ЛА7. (021)
Эта схема металлоискателя из всех простых схем показала наилучшие результаты. С помощью данного устройства можно обнаруживать как чёрные металлы (арматуру в стенах помещений), так и металлические предметы в грунте (как чёрные, так и цветные). Глубина обнаружения зависит от размера металлического предмета (небольшие предметы обнаруживаются на глубине до 12 см). Работа схемы основана на биении частот двух генераторов, собранных на базе отечественной микросхемы К561ЛА7, состоящей из четырёх логических элементов 2И-НЕ (К561ЛА7 можно заменить на К561ЛЕ5 или импортный аналог CD4011). Из схемы видно, что на элементах DD1.3 и DD1.4 собран образцовый генератор, с частотой которого будет сравниваться частота поискового генератора, собранного на элементах DD1.1 и DD1.2. Рассмотрим, как работают элементы схемы: Частота образцового генератора определяется параметрами конденсатора С1 и общим сопротивлением переменных резисторов R1 и R2 и лежит в пределах 200 - 300КГц. Частота поискового генератора задаётся параметрами контура С2,L1 (находится в пределах 100КГц), то есть зависит от ёмкости конденсатора и индуктивности катушки и является постоянной (условно, т.к. стабильность частоты зависит во многом от изменения температуры, напряжения питания, влажности). При работе поискового генератора вырабатывается не только основная частота 100КГц, но и кратные ей гармоники 200КГц, 300КГц, 400КГц и так далее. Чем выше гармоника, тем ниже её уровень. При работе образцового генератора (ОГ) на частоте 300КГц «нужная» нам гармоника поискового генератора (ПГ) - третья, то есть тоже 300КГц. Если мы устанавливаем резисторами R2 и R3 частоту ОГ 305КГц, а частота ПГ равна 100КГц, то третья гармоника ПГ, равная 300КГц (частоты свыше 20КГц уже не определяются на слух), с выхода конденсатора С4 смешивается с частотой ОГ на выходе конденсатора С3. Далее эти частоты поступают на диодный смеситель VD1, VD2, собранный по схеме удвоения напряжения (в один полупериод сигналы с выходов генераторов проходят через диод VD1 и заряжают конденсаторы С3 и С4, во второй полупериод напряжения с выходов генераторов складываются с напряжениями заряженных конденсаторов С3 и С4 и поступают через диод VD2 на головные телефоны Т. Диодный смеситель, выполняя роль детектора, выделяет разностную частоту 305КГц - 300КГц = 5КГц, которая в виде тонального сигнала слышна в наушниках. Почему выбрано такое соотношение частот генераторов 300КГц к 100КГц? Это наиболее оптимальное соотношение. Более высокие гармоники значительно уступают в силе сигнала и уже не прослушиваются в наушниках, а более низкие гармоники не дают такой разницы в изменении частоты, - при попадании металлического предмета в зону приёмной катушки незначительно изменяется её индуктивность, что влияет на частоту ПГ. Например, частота стала не 100.000Гц, а 100.003Гц. Разница в 3 герца на слух мало уловима, но на третьей гармонике 100.003Гц будут равны 300.009Гц, и разница с частотой ОГ будет равна 9Гц, что более заметно на слух и увеличивает чувствительность прибора. Диоды VD1,VD2 могут быть любыми, но обязательно германиевыми. С6 служит для шунтирования высокочастотных составляющих сигнала на выходе смесителя. Наушники головных телефонов надо соединить последовательно (на фото показаны выводы телефонных гнёзд для последовательного подключения стандартных стереонаушников). Все эти правила позволяют наиболее эффективно использовать выходной сигнал, не прибегая к дополнительным усилителям, усложняющим нашу конструкцию. В нашем случае громкость сигнала не влияет на чувствительность прибора. Главное в настройке - установить правильно частоту биений и ориентироваться на её изменение. Теперь к главному элементу нашей схемы - поисковой катушке. От качества её изготовления будет зависеть способность прибора к обнаружению металлических предметов.

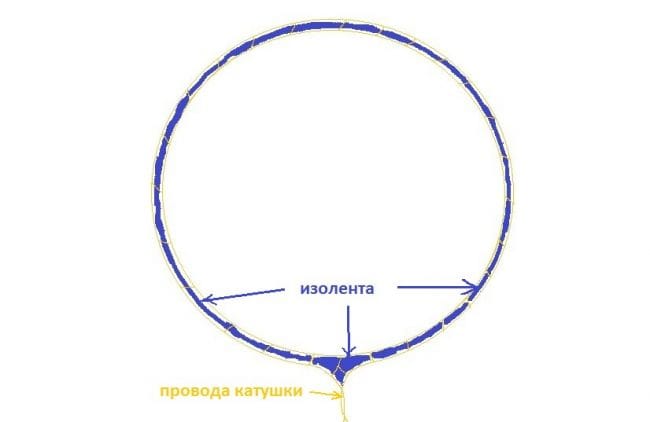

Поисковая катушка (ПК) состоит из 50 витков медного провода типа ПЭВ, ПЭЛ, ПЭЛШО диаметром 0,2 - 0,6 мм, намотанных на оправке диаметром 12 - 18см. Способов изготовления ПК несколько. Можно нарисовать окружность диаметром 12 - 18 см на фанере, доске, фанере и др., забить по окружности гвозди, затем намотать вокруг гвоздей катушку, связать её по кругу прочно нитками, потом выдернуть гвозди. Можно намотать катушку на любую соответствующего диаметра круглую пластиковую конструкцию (например, отрезок пластиковой канализационной трубы, нижнюю часть пластмассового ведёрка, которые выбрасываются магазинами после продажи сельди, солений. Лишняя часть отрезается. Намотанную таким образом катушку желательно пропитать лаком или краской (только не нитро! Растворитель повредит лаковую изоляцию провода катушки) чтобы заполнить полости между витками, в которые может в дальнейшем попасть вода. После высыхания катушку необходимо плотно обмотать изолентой по всей поверхности. Для улучшения защитных свойств ПК и уменьшения влияния на неё внешних электрических полей, её необходимо экранировать. Можно сразу намотать катушку на согнутой в окружность и пропиленной по внешней стороне ножовкой по металлу или «болгаркой» с тонким диском медной или алюминиевой трубке, а проще взять алюминиевую фольгу для запекания, разрезать на полосы и этими полосами обмотать от начального до конечного отводов катушку, оставив не намотанным разрыв около 1 - 2 см. В противном случае получится короткозамкнутый виток, который не позволит работать катушке. Учитывая, что не у всех есть возможность припаять «земляной» провод к алюминиевому экрану, можно зачистить 3 - 8 см изоляции с провода, обмотав оголённым концом алюминиевый экран и примотав его плотно изолентой. Желательно изолированные соединительные провода от катушки до платы также экранировать алюминиевой фольгой, соединив её с тем же заземляющим проводом тем же методом, что и в катушке. Настройку прибора можно начинать уже после намотки ПК до её пропитки и экранирования. Всё остальное - это уже усовершенствование прибора. Если всё собрано правильно, то после подключения ПК к схеме и подаче питания (соблюдайте полярность подключения источника питания и правильность установки микросхемы в панельку) в наушниках, при вращении переменного резистора R2 «Грубо», будут слышны биения частот генераторов. При отсутствии специальных приборов (осциллограф, частотомер) работу генераторов можно определить любым вольтметром, подключенным вместо наушников. Отпаяв от диодного смесителя конденсатор С4, вольтметр покажет работу ОГ в виде напряжения приблизительно равного напряжению питания схемы. И наоборот, отпаяв С3, мы увидим по аналогичным показаниям вольтметра работу ПГ. Работа обоих проявляется в прослушивании тона биений в наушниках. Резистор R2 позволяет перестраивать частоту ОГ в широком диапазоне, что проявляется в многократно появляющихся биениях в наушниках. Теперь надо внимательно проверить эти биения, выбрать наиболее «мощные» (резистор R3 должен находиться в среднем положении). При проверке каждой из гармоник, резистор R2 надо установить в такое положение, чтобы «звонкий» тон сигнала шёл на понижение тона. Дальнейшую настройку необходимо проводить резистором R3 «Точно» и добиться того, чтобы тон биений перешёл в хрип и щелчки. Это положение и есть рабочее с максимальной чувствительностью. Далее берём предмет из чёрного металла и подносим к катушке - тон сигнала должен увеличиться. При поднесении к катушке предмета из цветного металла (алюминий, медь, латунь), тон сигнала должен наоборот уменьшиться или полностью сорваться. Если это не происходит или происходит наоборот, необходимо перестроить ОГ на другую гармонику и проделать всё сначала. Как только вы нашли «нужную» гармонику, необходимо запомнить положение R2 и в дальнейшем работать только с R3, максимально настраиваясь на рабочий участок биений. Чем точнее вы на него настроитесь, тем выше будут результаты поиска. После того, как вы поняли принцип работы, можно приступать к совершенствованию поисковой катушки. При сборке схемы металлические части переменных резисторов R2, R3 необходимо соединить с общим (минусовым) проводом, иначе приближение руки к ручке будет влиять на частоту биений. Желательно, для уменьшения влияния внешних факторов, схему прибора поместить в металлический корпус, соединённый с общим
Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками. Вот и я решил собрать свой первый металлоискатель
. В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта, отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.
Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.
Схема металлоискателя на микросхемах
Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.
Перестраиваемый генератор собран на микросхеме к176ла7. Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

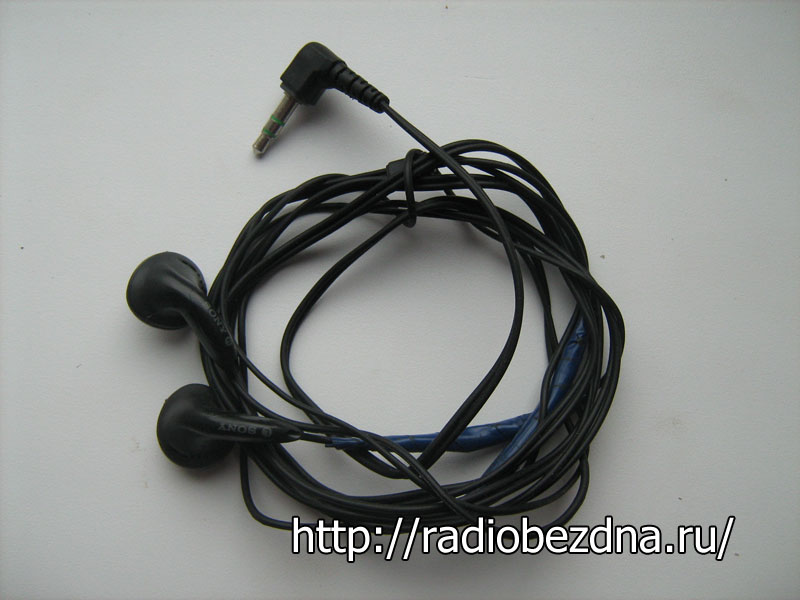

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:
Если громкости окажется слишком много, можно ввести в схему регулятор громкости:
Детали самодельного металлоискателя:
- Микросхемы; К176ЛА7, К176ЛА9
- Кварцевый резонатор; 1 МГц
- Варикап; Д901Е
- Резисторы; 150к-3шт., 30к-1шт.
- Резистор переменного сопротивления; 10к-1шт.
- Конденсатор электролитический;50Мкф/15 вольт
- Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

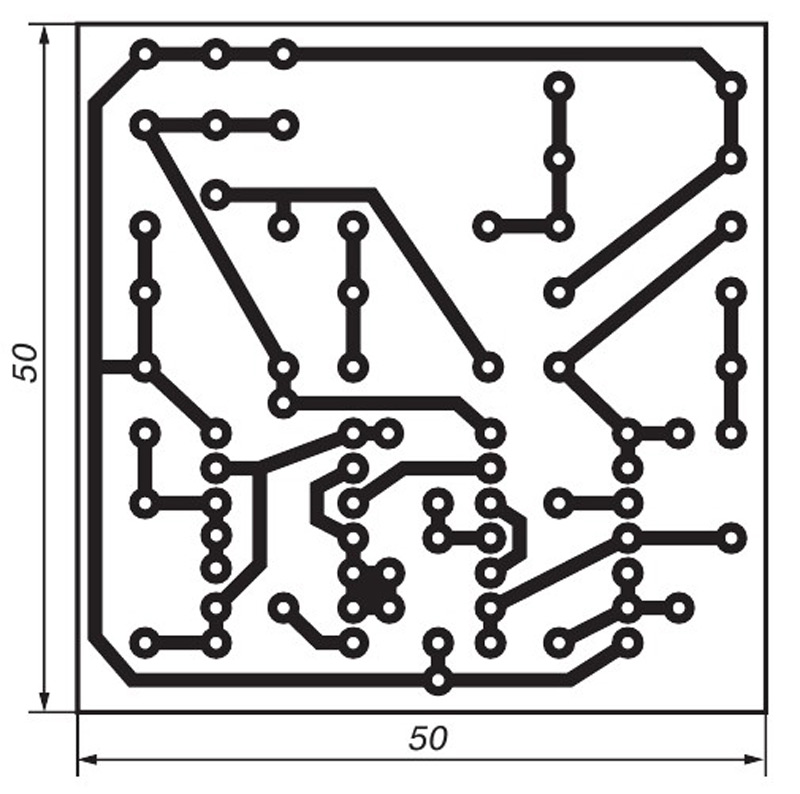

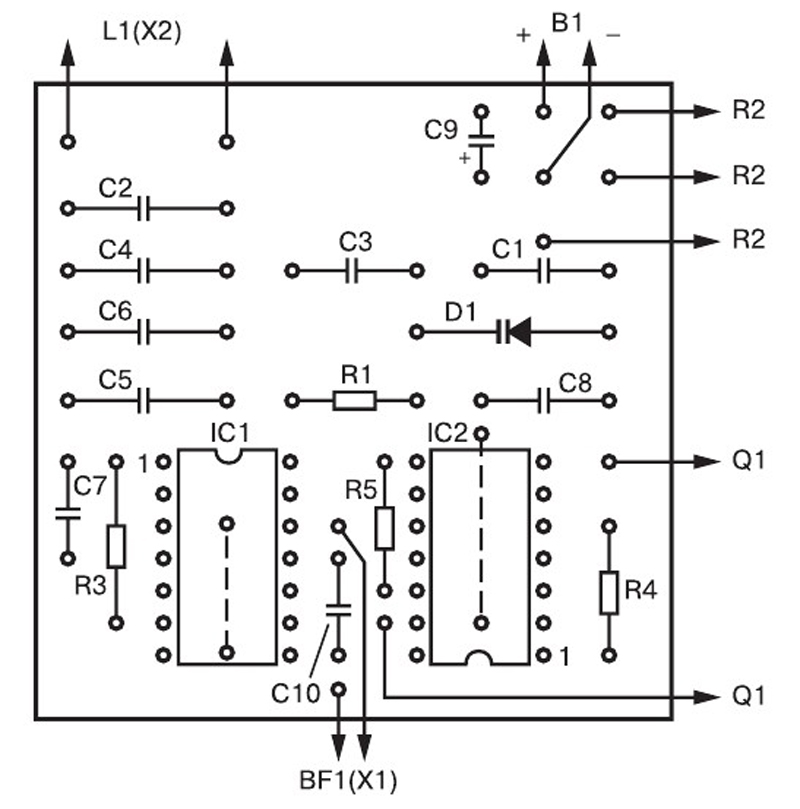

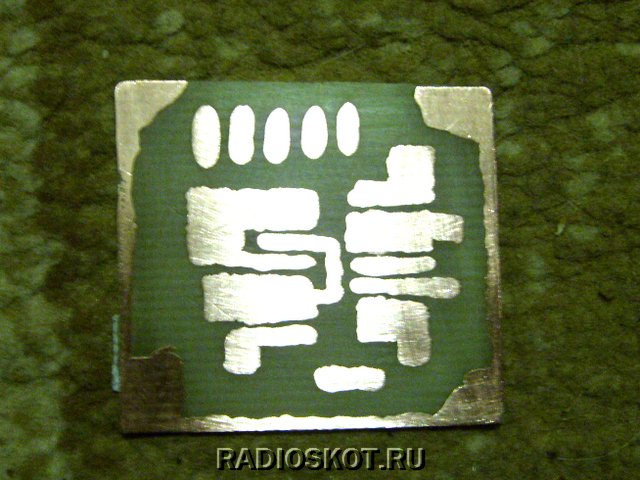

Большинство деталей расположены на печатной плате:

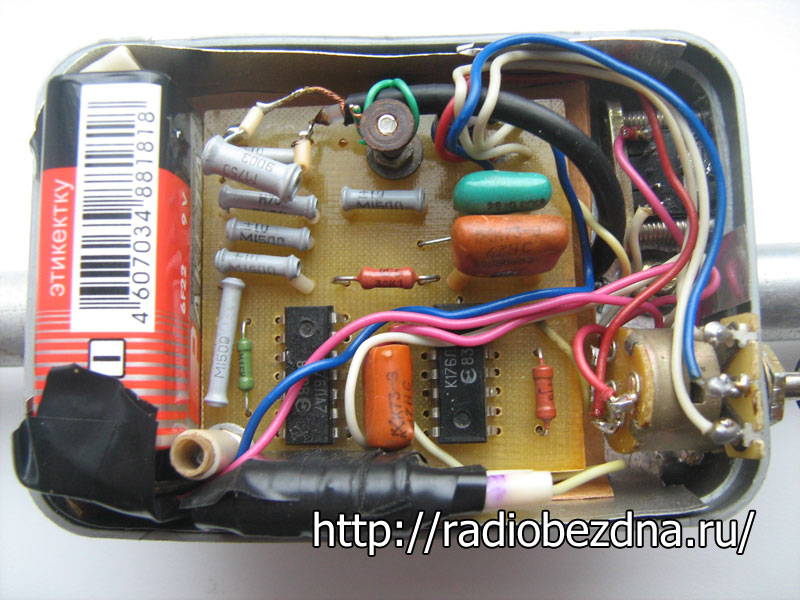

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

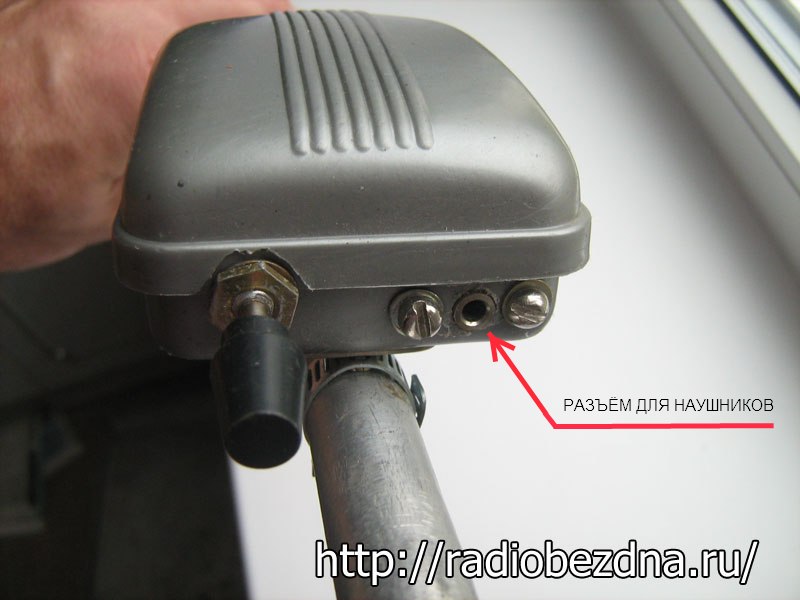

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

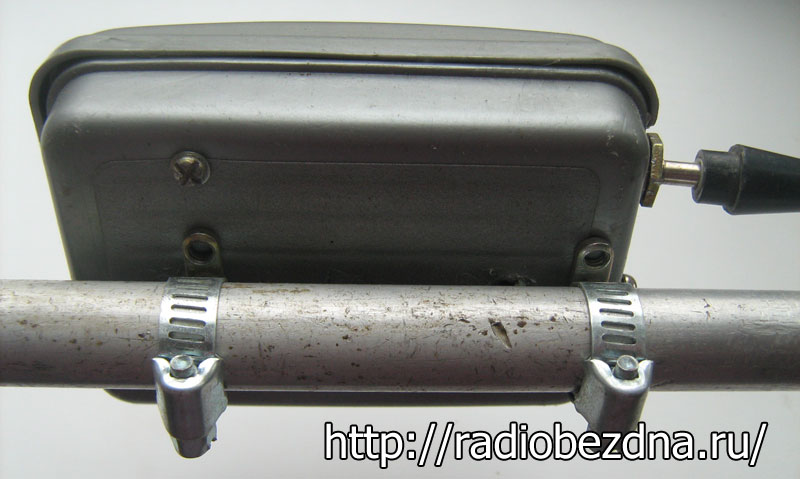

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:
Осталась самая ответственная часть: изготовить поисковую катушку.
Катушка для металлоискателя
От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).
Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

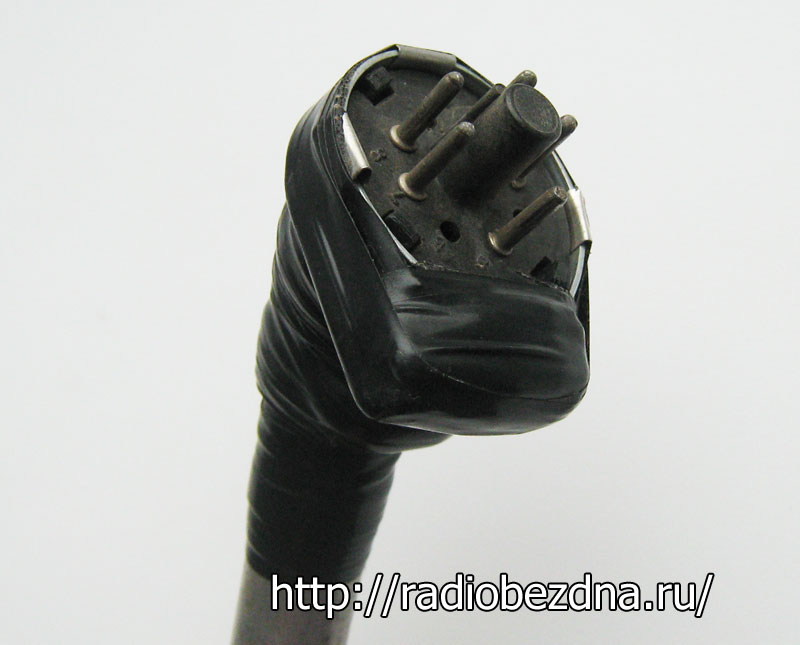

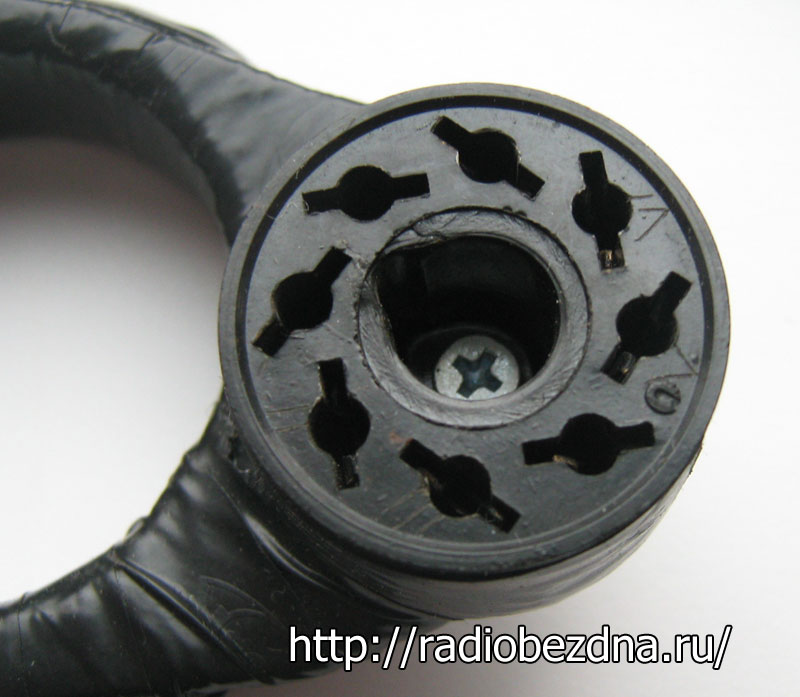

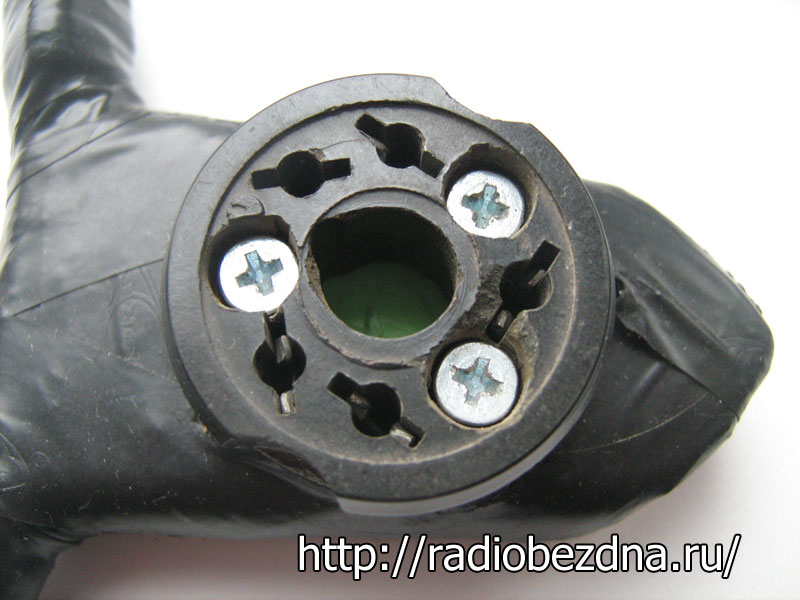

Ответную часть разъёма я закрепил на катушке:
В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.
После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

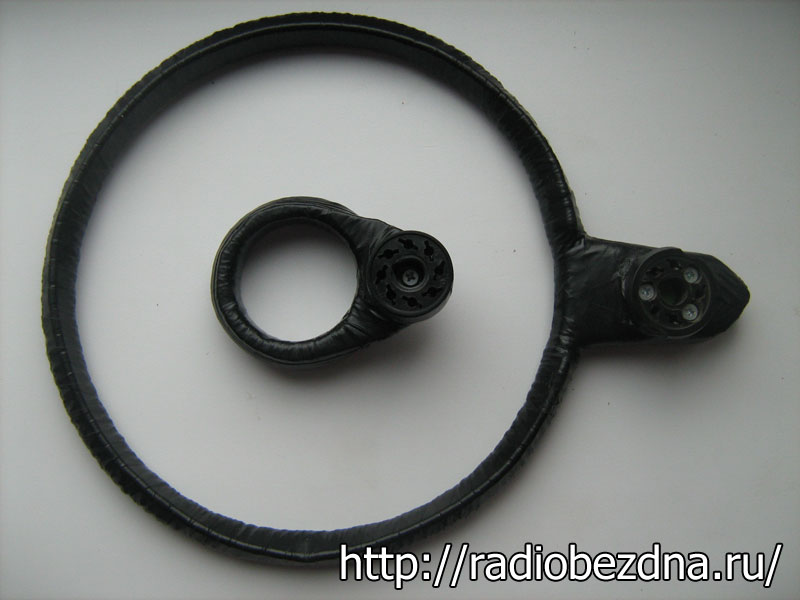

Готовые катушки выглядят вот так:
Настройка готового металлоискателя
Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

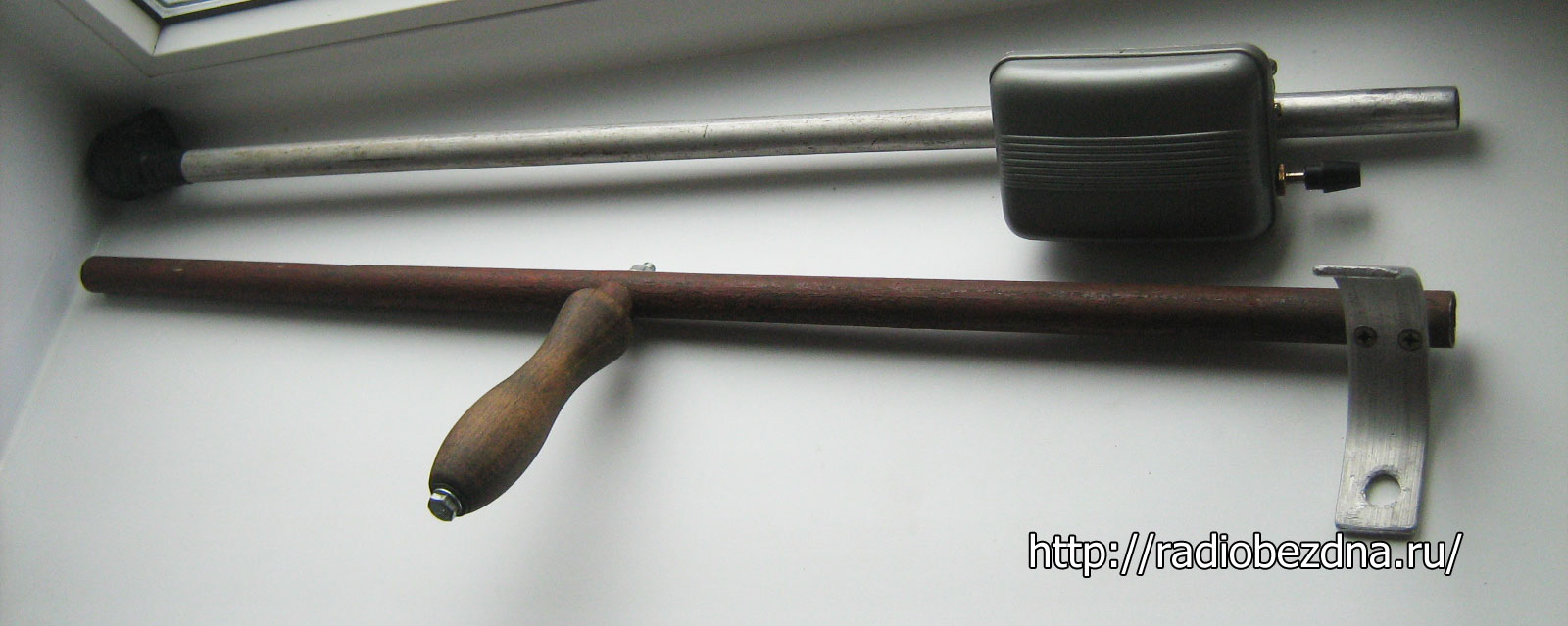

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

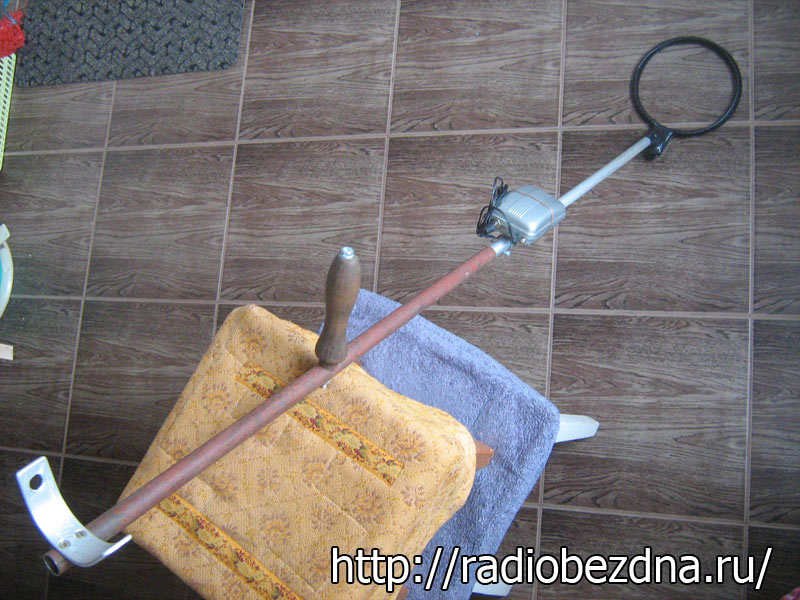

Внешний вид готового прибора выглядит вот так:
В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

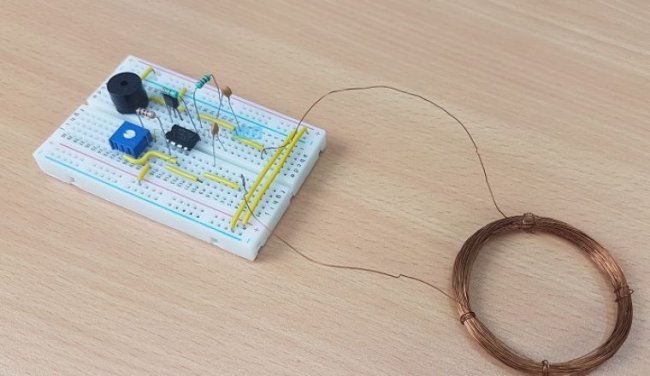

Я без сомнения могу сказать, что это самый простой металлоискатель из всех что я видел. В основе которого лежит всего одна микросхема TDA0161. Вам не нужно будет ничего программировать – просто собрать и все. Еще, его огромное отличие в том, что он при работе не издает никаких звуков, в отличии от металлоискателя на микросхеме NE555, который изначально неприятно пищит и о найденном металле нужно догадываться по тональности.
В этой схеме зуммер начинает пищать только тогда, когда обнаружит металл. Микросхема TDA0161 это специализированный промышленный вариант для индукционных датчиков. И на ней в основном строят металлодетекторы для производства, дающие сигнал при приближении металла к индукционному датчику.
Приобрести такую микросхемку можно на -
Стоит она не дорого и вполне доступна каждому.

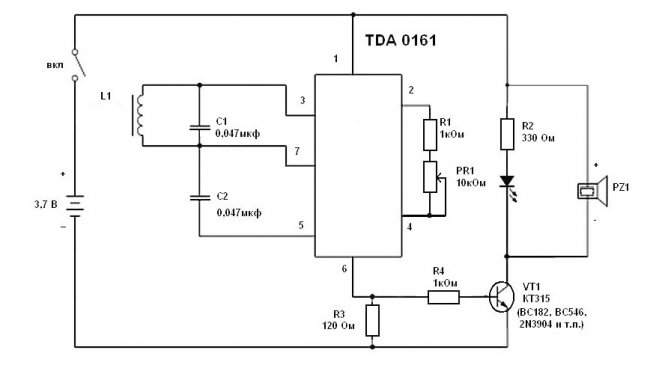

Вот схема простого металлоискателя
Характеристики металлоискателя
- Напряжение питание микросхемы: от 3,5 до 15В
- Частота генератора: 8-10 кГц
- Потребляемый ток: 8-12 мА в режиме сигнализации. В состоянии поиска примерно 1 мА.
- Рабочая температура: от -55 до +100 градусов Цельсия
Для питания хорошо подойдет аккумулятор от старого сотового телефона.
Катушка: 140-150 витков. Диаметр катушки 5-6 см. Можно переделать на катушку большего диаметра.
Чувствительность будет зависеть напрямую от размеров поисковой катушки.
В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором.
Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.
Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя.
Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться. К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…
