Устройства дистанционного управления (ДУ) давно и прочно вошли в нашу жизнь. Это и инфракрасные пульты для управления бытовыми приборами, и беспроводные звонки, и автомобильные сигнализации и т.д. Отчасти их созданию послужила лень, отчасти технические ограничения, но теперь все мы пользуемся такими устройствами весьма широко.
Есть особый класс устройств дистанционного управления по радиоканалу на одной из нелицензируемых частот в полосе от 433,075 до 433,790 МГц - их можно свободно использовать для любых нужд, правда, с некоторыми ограничениями по мощности излучаемого сигнала.
Именно эти устройства получили, пожалуй, наибольшее распространение в системах дистанционного управления по радиоканалу. Они недорого стоят, просты в установке и обслуживании, имеют небольшие габариты и не требуют специальных антенн - достаточно куска провода.
С помощью таких устройств можно на расстоянии включить освещение на садовом участке, открыть калитку или автоматические ворота, включить электродвигатель или нагреватель.
Ограничения, накладываемые на мощность передатчика, сказываются на дальности действия. Стандартное значение дальности не превышает 100 метров на открытом пространстве. В помещении дальность существенно зависит от свойств материалов, через которые распространяется электромагнитное излучение передатчика и геометрии самого помещения. В этом случае только натурный эксперимент может помочь определить дальность.
Следует отметить, что и в этом классе устройств дистанционного управления есть специальные модели с повышенной дальностью работы. Также дальность можно повысить, если применить направленные антенны на стороне передатчика и/или приемника.
В предлагаемом обзоре мы рассмотрим устройства дистанционного управления для DIY-проектов, завоевавшие популярность пользователей продукции компании Мастер Кит. Все эти устройства прошли испытания реальной эксплуатацией в течение заметного времени, надежны и просты в использовании.
Для удобства мы свели описания устройств ДУ в таблицу, расположенную в конце обзора. Таблица поможет выбрать самые подходящие из них для ваших проектов.
Предлагаемые устройства можно разделить, прежде всего, на две категории:
комплекты ДУ, включающие в себя пару передатчик-приемник (кнопочный пульт-передатчик в виде брелка или печатной платы с контактами; приемник в виде платы с контактами или исполнительными элементами); при этом приемник уже настроен на прием сигналов именно от того передатчика, который входит в комплект;
отдельные передатчики и приемники, требующие настройки для работы в паре.
Передатчики, в свою очередь, могут быть специализированными и предназначенными для работы с определенным видом приемников, и универсальными. Это необходимо учитывать, если вы приобретаете устройства по отдельности, или предполагаете использовать несколько брелков-передатчиков с одним приемником, а также несколько приемников с одним брелком.
Следует отметить, что с целью уменьшения возможных ложных срабатываний исполнительное устройство приемника, как правило, включается через приблизительно одну секунду после нажатия кнопки или подачи управляющего сигнала на передатчик.
Несколько слов о терминологии основных режимов работы исполнительных устройств (как правило, реле) модулей ДУ:
- в режиме «кнопка» исполнительное реле приемника срабатывает в момент нажатия кнопки или подачи управляющего сигнала на передатчик, и удерживается в этом состоянии, пока кнопка нажата; при отпускании кнопки реле также отпускает;
- в режиме «триггер» однократное нажатие кнопки включает реле, вторичное нажатие - выключает.
При разработке проектов на предлагаемых устройствах ДУ необходимо учитывать, что они не обеспечивают обратную связь, поэтому контроль срабатывания исполнительных систем остается отдельной задачей.
Рассмотрим кратко особенности некоторых модулей дистанционного управления.

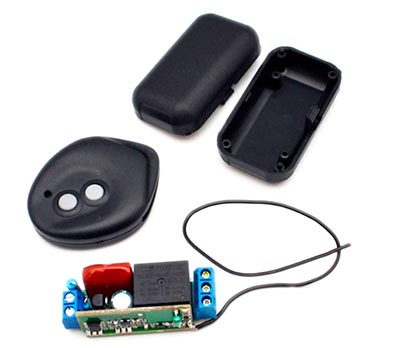

Простую и надежную одноканальную систему ДУ можно собрать на модуле MK333 с дополнительными брелками-передатчиками MK336 . Миниатюрный приемник с прилагаемым корпусом можно питать как переменным напряжением 220 В, так и постоянным 12 В при подключении последнего за встроенным блоком питания от переменного напряжения. Система может работать только в триггерном режиме - одна кнопка передатчика включает реле приемника, вторая - выключает. Посмотрите видео , размещенное в конце описания, из которого можно узнать, как заменить выключатель торшера на дистанционный с помощью модуля MK333 .

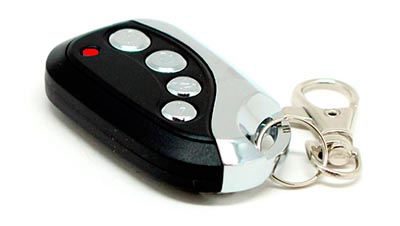

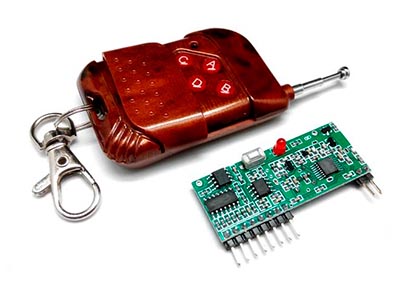

Широкие возможности для собственных проектов предоставляет комплект MP324M с четырехкнопочным пультом и четырехканальным приемником с выходами уровня TTL (транзисторно-транзисторной логики). Используя дополнительные модули, можно реализовать несколько режимов исполнительных систем с помощью одного приемника.

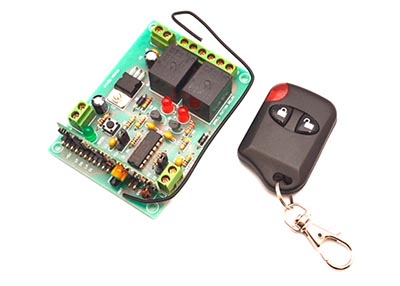

Если для вашего проекта необходимы два мощных канала управления, обратите внимание на устройство MP325M , имеющее на борту два реле по 2 кВт и работающее в режимах «кнопка» и «триггер», устанавливаемые для каждого канала отдельно с помощью перемычек (джамперов) на плате. Прочтите статьи, посвященные применению этого устройства:
- «Дистанционное управление распашными воротами своими руками »
- «Беспроводной реверс автомобильной лебедки или электродвигателя постоянного тока »
Модуль ДУ MP326M дает возможность управлять четырьмя каналами с настраиваемыми режимами «кнопка» и «триггер» для каждого канала.

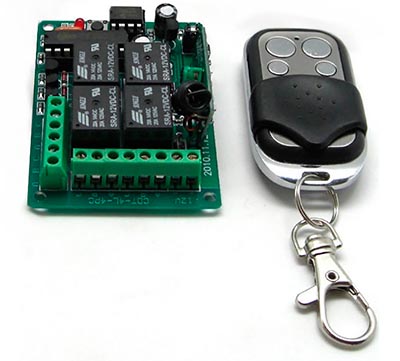

Устройство MP426 SE также имеет четыре канала, но, в отличие от предыдущего, работает в трех режимах - «кнопка», «триггер» и «перебор каналов».

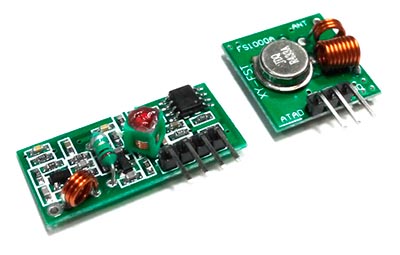

Для реализации проектов с применением микроконтроллеров подойдут комплекты приемник-передатчик MP433 и MP433PRO . Эти пары являются аналоговыми устройствами, не осуществляющими кодировку передаваемого сигнала. Вы сами можете сформировать уникальные кодирующие последовательности, затрудняющие их несанкционированную дешифровку. С помощью микроконтроллера, например, широко распространенной платформы Ардуино, на основе предлагаемых модулей можно реализовать многоканальное управление радиоуправляемыми моделями.

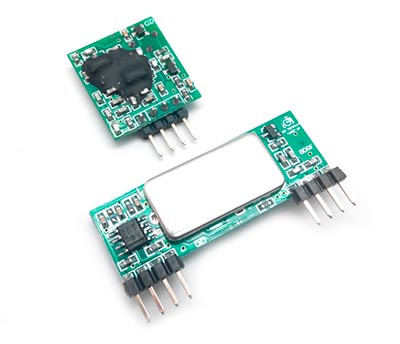

Устройство MP433PRO отличается увеличенным расстоянием - до 600 м в свободном пространстве и расширенным диапазоном температур, позволяющим использовать его вне помещений.

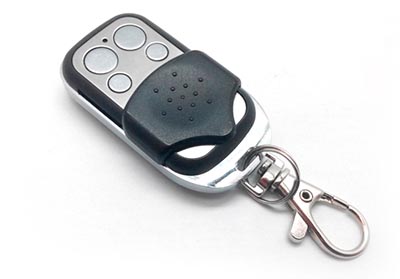

Универсальный пульт дистанционного управления MP433/передатчик является поистине находкой для пользователей систем ДУ! Он предназначен для совместной работы с беспроводными системами диапазона 433 МГц с ASK модуляцией и поддерживает большое количество встраиваемых систем управления освещением и розеток с фиксированным и обучающим кодом, например, таких как WOKEE и TELEIMPEX и им подобные. Также пульт поддерживает системы, построенные на микросхемах SC5262 / SC5272, HX2262 / HX2272, PT2262 / PT2272, EV1527, RT1527, FP1527, HS1527, SC5211, HS2260, SC1527, SC2262.
Приемники MP911 , MP912 и MP913 управляются от предлагаемого отдельно пульта-передатчика MP913 и отличаются режимами работы и числом каналов. Первый из этих приемников реализует одноканальный режим «кнопка», второй - одноканальный «триггер», третий - двухканальная «кнопка».

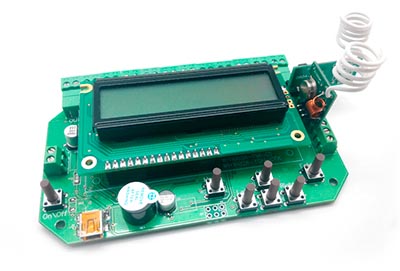

В этом обзоре мы упомянем стоящий особняком модуль MP8036mhz , который является настоящей базой для управления беспроводными устройствами в диапазоне 433 МГц. Этот модуль может работать в режимах сканера, дубликатора, репитера, маяка. В режиме сканера, благодаря наличию дисплея, можно увидеть код, передаваемый сканируемым передатчиком. Модуль имеет четыре логических входа для подключения четырех кнопок управления или линий контроля и восемь TTL-выходов для подключения силовых модулей. Дальность работы с беспроводными приемниками достигает 600 метров (при использовании комплекта MP433PRO). При использовании направленных антенн дальность может быть увеличена до нескольких километров.
Несколько слов в заключение.
Прежде чем добавлять или «обучать» передатчики, внимательно прочтите описания этих процедур на сайте. Производимые действия отличаются для разных устройств!
Обращаем ваше внимание на имеющиеся в описаниях устройств ДУ комплекты с дополняющими их модулями. Например, вместе с парой передатчик-приемник MP324M можно приобрести силовое реле MP146 и источник питания PW1245 , что обойдется вам дешевле, чем покупка этих устройств по отдельности. Комплектом (MP324M + MP146 + PW1245) - дешевле!
Сравнительная таблица популярных устройств дистанционного управления на частоте 433 МГц
| Артикул | Функцио- нальное назначение |
Питание | Число каналов управления |
Максимальная мощность одного канала управления |
Дополни- тельный брелок- передатчик |
Дальность | Режимы работы |
Особенности |
| MK333 | Комплект брелок- передатчик+ приемник |
~220 В | 1 | ~1000 Вт (7 А) | MK336 | 40 м | Только триггер | . самый миниатюрный приемник; . корпус для приемника в комплекте; . до 20 дополнительных брелков. |
| MK336 | Брелок-передатчик | Бат.12 В | — | — | — | 40 м | — | . дополнительный брелок для MK333 |
| MP324M | Комплект брелок- передатчик+ приемник |
=5 В (приемник) Бат.12 В (передатчик) |
4 | Маломощный, TTL-уровни |
MP433/ передатчик MP325M/ передатчик MP324M/ передатчик |
100 м | Кнопка | . для реализации режимов «триггер» и «импульс» используется MP146 ; . диапазон рабочих температур приемника от -40 до +80 градусов; . при использовании брелка MP433/ передатчик число подключаемых брелков неограниченно. |
| MP324M/ передатчик |
Брелок- передатчик |
Бат.12В | 4 | — | — | 100 м | — | . подходит для MP324M , MP326M . 4 кнопки; . можно заменить на MP433/ передатчик. |
| MP325M | Комплект брелок- передатчик+ приемник |
=12 В (приемник) Бат.12 В (передатчик |
2 | ~2000 Вт (10 А) | MP433/ передатчик MP325M/ передатчик MP324M/ передатчик |
100 м | Кнопка, триггер |
При использовании брелка MP433/ |
| MP325M/ передатчик |
Брелок- передатчик |
Бат.12В | 2 | — | — | 100 м | — | . дополнительный брелок для MP325M |
| MP326M | Комплект брелок- передатчик+ приемник |
=12 В (приемник) Бат.12 В (передатчик |
4 | ~2000 Вт (10 А) | MP325M/ передатчик MP324M/ передатчик |
100 м | Кнопка, триггер | . светодиодная индикация состояний реле; . сброс реле в режиме «триггер»; брелков MP324M/ передатчик. |
| MP426 SE | Комплект брелок- передатчик+ приемник |
=12 В (приемник) Бат.12 В (передатчик |
4 | ~1000 Вт (5 А) | MP433/ передатчик |
100м | Кнопка, триггер, перебор каналов |
. три режима работы; . неограниченное число дополнительных брелков |
Fun fact! Существуют другие, но совместимые передатчики на 433 МГц, в частности раз и два . Кроме того, есть и альтернативный приемник . Но он не вполне совместим, так как на выходе всегда выдает какой-то сигнал, независимо от того, осуществляется ли реально сейчас передача, или нет.

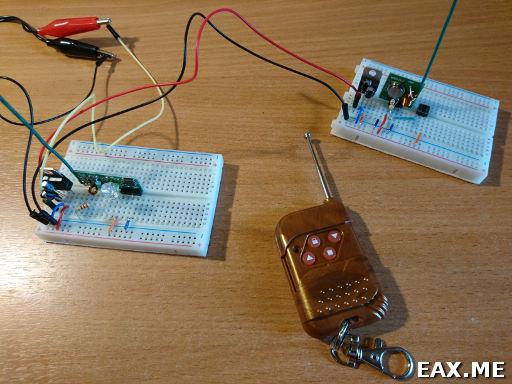

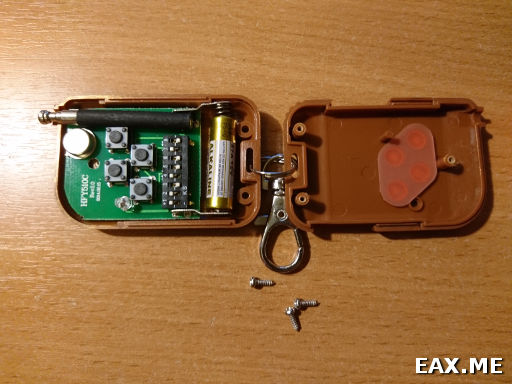

Для своих экспериментов я также использовал купленный на eBay пульт от гаража с внутренним DIP-переключателем:
При некотором везении такие пульты все еще можно найти как на eBay, так и на AliExpress по запросу вроде «garage door opener 433mhz with dip switch». Но в последнее время их вытесняют «программируемые» пульты, умеющие принимать и копировать сигнал других пультов. Доходит вплоть до того, что продавцы высылают пульты без DIP-переключателя даже в случае, если он явно изображен на представленном ими фото и указан в описании товара. Полагаться на внешнюю схожесть пульта с тем, что использовал я, также не стоит. Впрочем, если вы решите повторить шаги из этой заметки, наличие или отсутствие DIP-переключателя не сыграет большой роли.
Модули крайне просто использовать в своих проектах:
Как приемник, так и передатчик, имеет пины VCC, GND и DATA. У приемника пин DATA повторяется дважды. Питаются модули от 5 В. На фото слева собрана схема, в который светодиод подключен к пину DATA приемника. Справа собрана схема с передатчиком, чей пин DATA подключен к кнопке и подтягивающему резистору. Плюс в обоих схемах используется стабилизатор LM7805. Проще некуда.

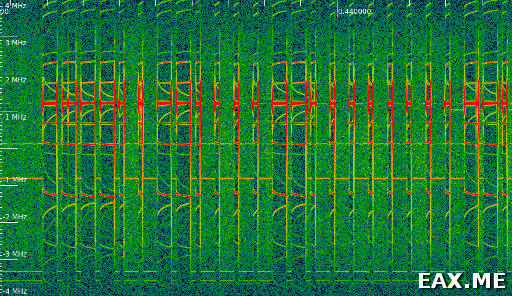

Запишем сигнал при помощи Gqrx и откроем получившийся файл в Inspectrum:
Здесь мы видим такие же короткие и длинные сигналы, что нам показал осциллограф. Кстати, такой способ кодирования сигнала называется On-Off Keying . Это, пожалуй, самый простой способ передачи информации при помощи радиоволн, который только можно вообразить.

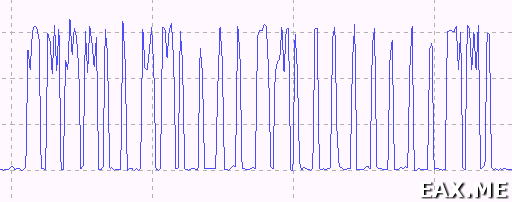

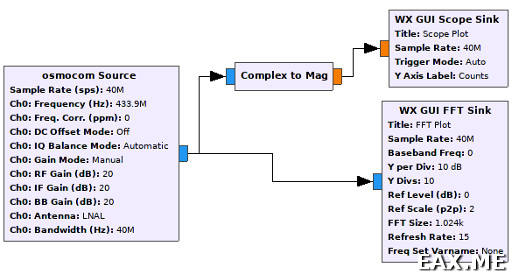

Запускаем, и на Scope Plot видим:
Практически такой же сигнал, что нам показал осциллограф!
Как видите, копеечные радиомодули на 433 МГц дают нам огромный простор для творчества. Их можно использовать не только друг с другом, но и со многими другими устройствами, работающими на той же частоте. Можно вполне успешно использовать их в чисто аналоговых устройствах без какого-либо микроконтроллера, например, с таймером 555 . Можно реализовывать собственные протоколы с чексуммами, сжатием, шифрованием и так далее, безо всяких ограничений, скажем, на длину пакета, как у NRF24L01 . Наконец, модули прекрасно подходят для broadcast посылки сообщений.
А какие потрясающие применения этим радиомодулям приходят вам на ум?
Дополнение: Также вас могут заинтересовать посты
433/315 МГц, вы узнаете из этого небольшого обзора. Эти радиомодули обычно продают в паре - с одним передатчиком и одним приемником. Пару можно купить на eBay по $4, и даже $2 за пару, если вы покупаете 10 штук сразу.
Большая часть информации в интернете обрывочна и не очень понятна. Поэтому мы решили проверить эти модули и показать, как получить с их помощью надежную связь USART -> USART.

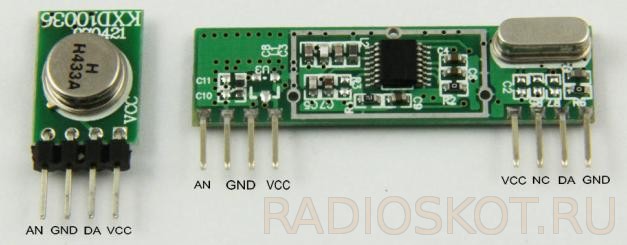

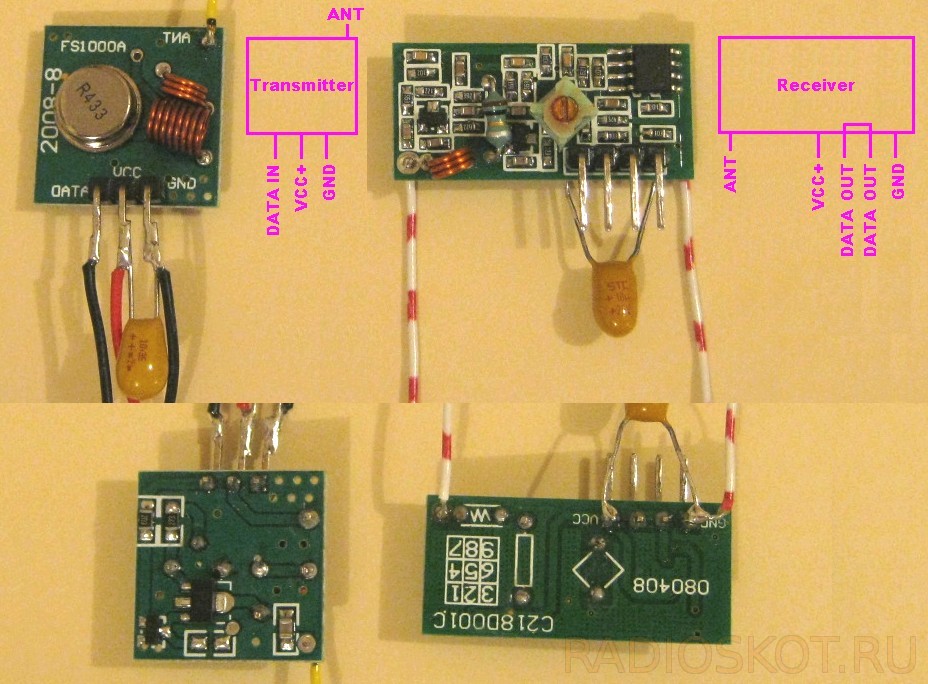

Распиновка радиомодулей
В общем, все эти радиомодули имеют подключение 3 основных контакта (плюс антенна);
Передатчик
- Напряжение vcc (питание +) 3В до 12В (работает на 5В)
- GND (заземление -)
- Приём цифровых данных.
Приемник
- Напряжение vcc (питание +) 5В (некоторые могут работать и на 3.3 В)
- GND (заземление -)
- Выход полученых цифровых данных.
Передача данных
Когда передатчик не получает на входе данных, генератор передатчика отключается, и потребляет в режиме ожидания около нескольких микроампер. На испытаниях вышло 0,2 мкА от 5 В питания в выключенном состоянии. Когда передатчик получает вход каких-то данных, он излучает на 433 или 315 МГц несущей, и с 5 В питания потребляет около 12 мА.
Передатчик можно питать и от более высокого напряжения (например 12 В), которое увеличивает мощность передатчика и соответственно дальность. Тесты показали с 5 В питанием до 20 м через несколько стен внутри дома.
Приемник при включении питания, даже если передатчик не работает, получит некоторые статические сигналы и шумы. Если будет получен сигнал на рабочей несущей частоте, то приемник автоматически уменьшит усиление, чтобы удалить более слабые сигналы, и в идеале будет выделять модулированные цифровые данные.
Важно знать, что приемник тратит некоторое количество времени, чтобы отрегулировать усиление, так что никаких "пакетов" данных! Передачу следует начинать с "вступления" до основных данных и затем приемник будет иметь время, чтобы автоматически настроить усиление перед приёмом важных данных.
Тестирование RF модулей

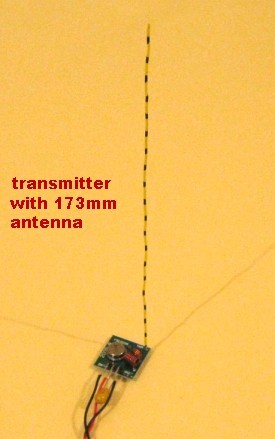

При испытаниях обоих модулей от +5В источника постоянного тока, а также с 173 мм вертикальной штыревой антенной. (для частоты 433,92 МГц это "1/4 волны"), было получено реальных 20 метров через стены, и тип модулей не сильно влияет на эти тесты. Поэтому можно предположить, что эти результаты типичны для большинства блоков. Был использован цифровой источник сигнала с точной частотой и 50/50 скважностью, это было использовано для модуляции данных передатчика.
Обратите внимание, что все эти модули, как правило, стабильно работают только до скорости 1200 бод или максимум 2400 бод серийной передачи, если конечно условия связи идеальные (высокий уровень сигнала).

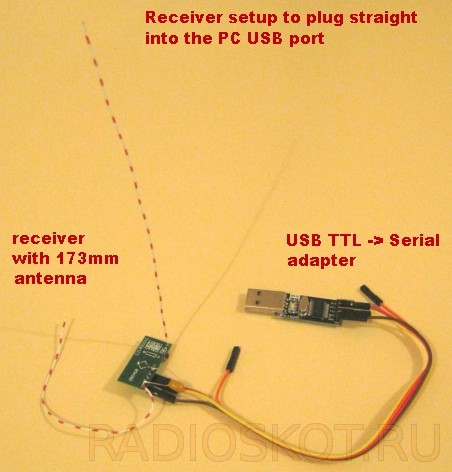

Выше показан простой вариант блока для последовательной передачи информации микроконтроллеру, которая будет получена с компьютера. Единственное изменение - добавлен танталовый конденсатор 25 В 10 мкф на выводы питания (Vcc и GND) на оба модуля.
Вывод
Множество людей используют эти радиомодули совместно с контроллерами Arduino и другими подобными, так как это самый простой способ получить беспроводную связь от микроконтроллера на другой микроконтроллер, или от микроконтроллера к ПК.
Обсудить статью RF РАДИОМОДУЛИ НА 433 МГЦ
Всем привет! У меня на работе есть автомобильная парковка. Конечно, цель данной статьи не хвастовство, учитывая тяжелую ситуацию на дорогах с парковочными местами, и не пиар моего руководства о том, что они заботятся о своих сотрудниках (не буду даже упоминать о месте свой работы!), дело совершено не в этом. Суть в том, что мешает любому другому человеку, не имеющему отношения к месту моей работы, припарковаться на этой парковке? А это шлагбаум, ограничивающий въезд и выезд с этой парковки.
И как во многих организациях, вход на мое предприятие осуществляется по обыкновенным пропускам, дабы контролировать меня и всех остальных. Ну и въезд на парковку сделали также, по этим же пропускам. То есть подъезжаешь к парковке, подносишь пропуск к считывателю, он срабатывает, шлагбаум открывается (закрывается автоматически), заезжаешь и все. Так думали они. Но мое увлечение электроникой и природная лень (это ведь каждый раз подъезжать, открывать окно, вытаскивать руку, закрывать окно, а если дождь, а если холодно) пошли против системы.
Итак, ближе к делу. Прежде всего, узнал, что шлагбаум оказался довольно-таки популярной фирмы Nice и начал искать о нем информацию. Однако, несмотря на популярность фирмы производителя, информации о его форматах кодов было очень мало. Выяснилось, что существуют 12-битные и 24-битные форматы кодов. 12-битные более древние, 24-битные – посовременней. Так как я знаю, что шлагбаум на работе стоит давно, решил начать с 12-битных кодов (впоследствии угадал). И так пакет данных состоит из 12 бит. Перед 12-битным кодом идет, так называемый, «пилотный период» и «стартовый импульс». «Пилотный период» состоит из 36 интервалов низкого уровня, «стартовый импульс» состоит из 1 интервала высокого уровня. Один пакет данных состоит из «пилотного периода», за ним «стартовый импульс» и за ним 12-битный код (для каждого шлагбаума свой). Пульты шлагбаумов передают сразу по 4 пакета данных, но я поставил больше, так как очень много устройств работают на данной частоте (в частности автомобильные сигнализации) и возможны помехи. Длительности импульсов для шлагбаумов Nice:
- Логическая «1» – 1400 мкс низкого уровня (два интервала) и 700 мкс высокого (один интервал)
- Логический «0» – это 700 мкс низкого уровня (один интервал) и 1400 мкс высокого (один интервал)
- «Пилотный период» – 25200 мкс (36 интервалов)
- «Стартовый импульс» – 700 мкс (1 интервал)
С помощью чего, вообще, все это можно реализовать? Недавнее мое увлечение платформами Arduino, не дали мне долго размышлять над этим вопросом.
Список компонентов:
1. Arduino Uno,

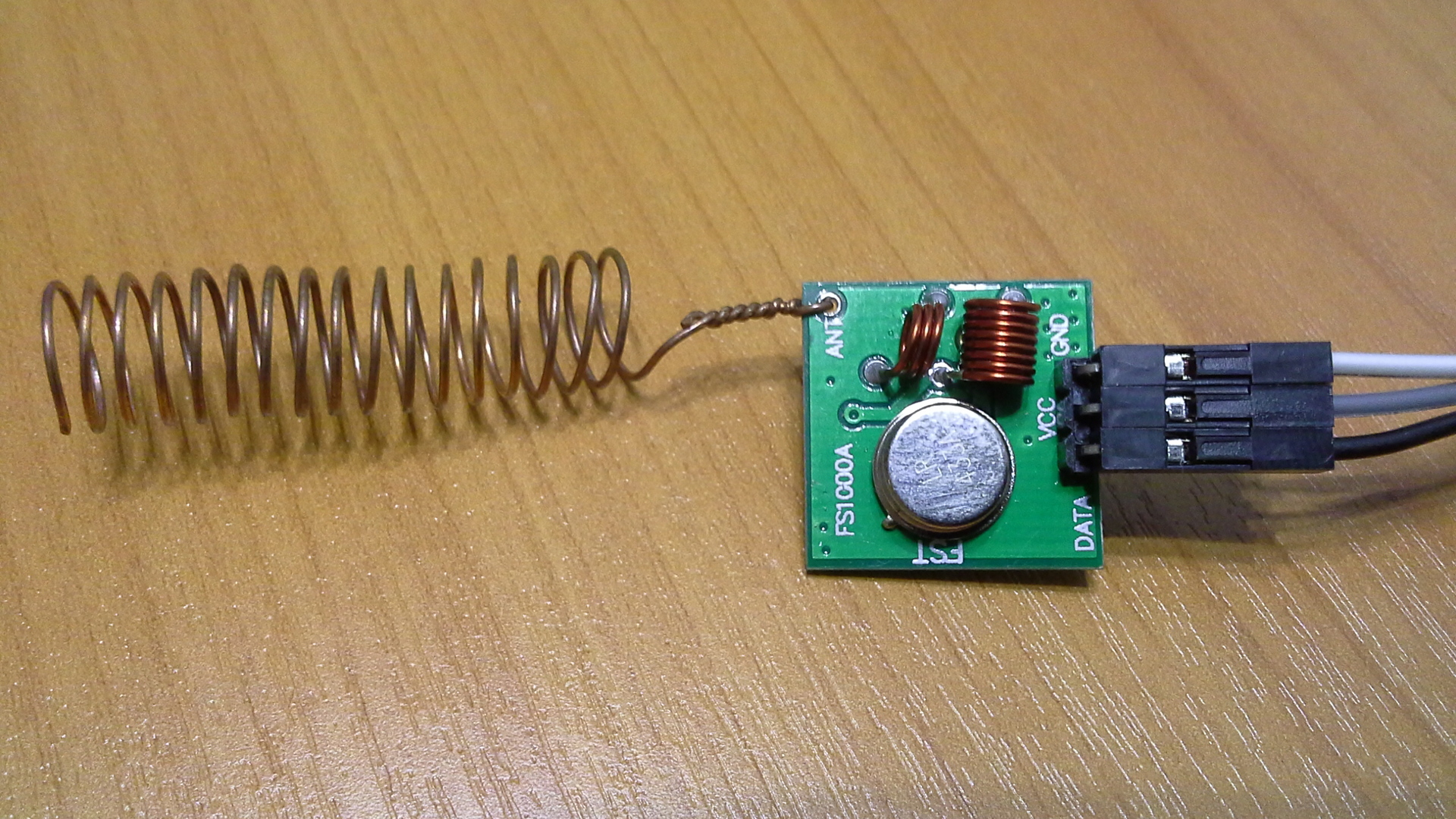

2. Радиопередатчик 433Мгц, самодельная антенна к нему,

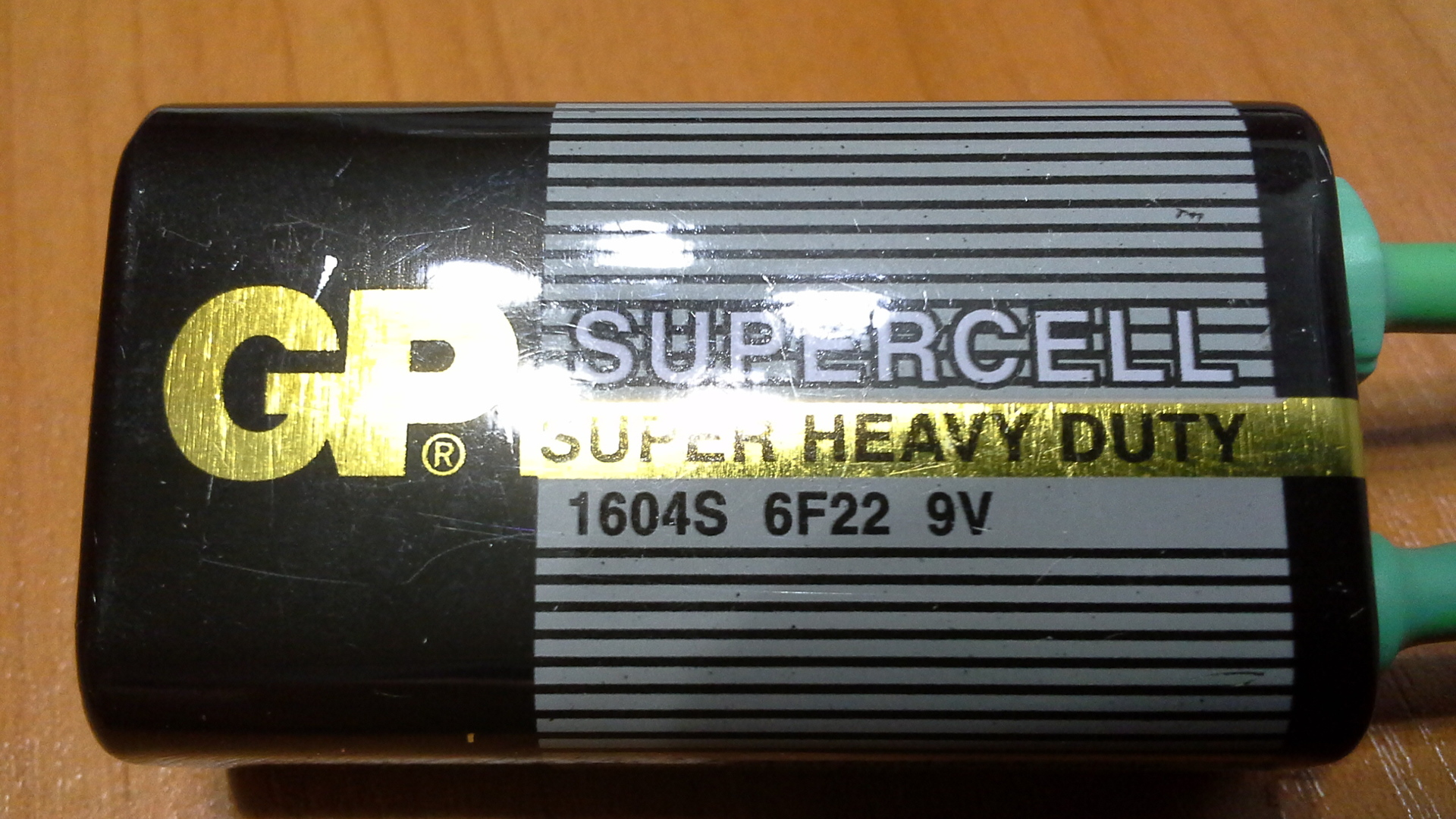

3. Батарейка 9 вольт, в народе «Крона».
Данные радиопередатчики в известных китайских магазинах продаются очень дешево (порядка 50 руб.), совместно с радиоприемниками. Они очень простые, три контакта: питание, земля и сигнальный контакт. Питания от 5 до 12 вольт, чем выше напряжение питания, тем лучше дальнобойность. Собственно по этой причине была выбрана 9 вольтовая батарейка. Рекомендованное напряжения питания Arduino Uno от 7 до 12 вольт (контакт Vin), так что «Крона» вполне подходит. Также дальнобойность радиопередатчика зависит от наличия антенны (без нее дальность будет около 1 метра). Весь комплект обошелся порядка 300 руб.
Вот, собственно, и сам скетч для Arduino Uno:
Int send_code_pin = 13;
//int send_code = 3061; это код определенный методом перебора для моего шлагбаума
void setup()
{
pinMode(send_code_pin, OUTPUT);
}
void loop ()
{
for (int send_code = 0; send_code < 4096; send_code++) // этот цикл после того как код определен необходимо убрать
{
for (int j = 0; j <7; j++) // достаточно 4-х, но из-за помех поставил 7
{
digitalWrite(send_code_pin, HIGH); // стартовый импульс
delayMicroseconds(700);
digitalWrite(send_code_pin, LOW);
for (int i = 12; i > 0; i--)
{
boolean bit_code = bitRead(send_code, i - 1);
if (bit_code)
{
digitalWrite(send_code_pin, LOW); // единица
delayMicroseconds(1400);
digitalWrite(send_code_pin, HIGH);
delayMicroseconds(700);
}
else
{
digitalWrite(send_code_pin, LOW); // ноль
delayMicroseconds(700);
digitalWrite(send_code_pin, HIGH);
delayMicroseconds(1400);
}
}
digitalWrite(send_code_pin, LOW); // пилотный период
delayMicroseconds(25200);
}
}
//delay(10000); после определения кода поставить задержку
}
Перебор всех возможных вариантов занял около 1 недели, с учетом одного выхода в день к шлагбауму. Методика быстрого выбора правильного кода была очень простой. С помощью команды micros()
определил время передачи одного кода. Он составил примерно 0,25 сек. Общее перебора всех вариантов около 17 мин. Перед шлагбаумом запустил Arduino и засек время. Где-то на 12,5 минуте открылся шлагбаум. Исходя из этого, я отбросил сразу первые 2800 вариантов. И так далее. Когда вариантов осталось около 30, после каждой передачи данных ставил задержку в 1 секунду. Так как контакт передачи данных я установил 13-ым (со светодиодом), было видно каждый момент передачи, подсчитал и определил точный код.
Вот и все! В качестве демо - видео вскрытия.
Иногда, между устройствами требуется установить беспроводное соединение. В последнее время для этой цели все чаще стали применять Bluetooth и Wi-Fi модули. Но одно дело передавать видео и здоровенные файлы, а другое - управлять машинкой или роботом на 10 команд. С другой стороны радиолюбители часто строят, налаживают и переделывают заново приемники и передатчики для работы с готовыми шифраторами/дешифраторами команд. В обеих случаях можно использовать достаточно дешевые RF-модули. Особенности их работы и использования под катом.
Типы модулей
RF-модули для передачи данных работают в диапазоне УКВ и используют стандартные частоты 433МГц, 868МГц либо 2,4ГГц (реже 315МГц, 450МГц, 490МГц, 915МГц и др.) Чем выше несущая частота, тем с большей скоростью можно передавать информацию.Как правило, выпускаемые RF-модули предназначены для работы с каким-либо протоколом передачи данных. Чаще всего это UART (RS-232) или SPI. Обычно UART модули стоят дешевле, а так же позволяют использовать нестандартные (пользовательские) протоколы передачи. Вначале я думал склепать что-то типа такого , но вспомнив свой горький опыт изготовления аппаратуры радиоуправления выбрал достаточно дешевые HM-T868 и HM-R868 (60грн. = менее $8 комплект). Существуют также модели HM-*315 и HM-*433 отличающиеся от нижеописанных лишь несущей частотой (315МГц и 433МГц соответственно). Кроме того есть множество других модулей аналогичных по способу работы, поэтому информация может быть полезной обладателям и других модулей.
Передатчик
Почти все RF-модули представляют собой небольшую печатную плату с контактами для подключения питания, передчи данных и управляющих сигналов. Рассмотрим передатчик(трансмиттер) HM-T868На нем имеется трехконтактный разъем: GND(общий), DATA(данные), VCC(+питания), а также пятачок для припайки антенны(я использовал огрызок провода МГТФ на 8,5см - 1/4 длинны волны).
Приемник
Ресивер HM-R868, внешне, очень похож на соответствующий ему трансмиттерно на его разъеме есть четвертый контакт - ENABLE, при подаче на него питания приемник начинает работать.

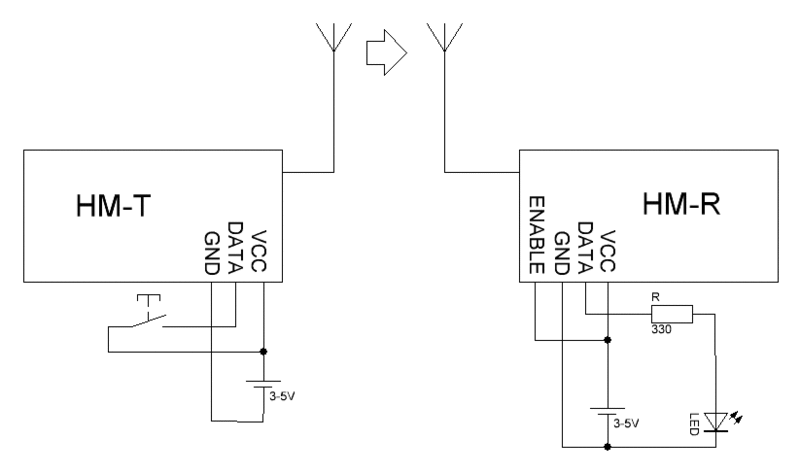

Работа
Судя по документации, рабочим напряжением является 2,5-5В, чем выше напряжение, тем большая дальность работы. По сути дела - это радиоудлинитель: при подаче напряжения на вход DATA передатчика, на выходе DATA приемника так же появится напряжение (при условии что на ENABLE также будет подано напряжение). НО, есть несколько нюансов. Во-первых: частота передачи данных (в нашем случае - это 600-4800 бит/с). Во-вторых: если на входе DATA нету сигнала более чем 70мс, то передатчик переходит в спящий режим(по-сути отключается). В-третьих: если в зоне приема ресивера нету работающего передатчика - на его выходе появляется всякий шум.Проведем небольшой эксперимент: к контактам GND и VCC трансмиттера подключим питание. Вывод DATA соединим с VCC через кнопку или джампер. К контактам GND и VCC ресивера также подключаем питание, ENABLE и VCC замыкаем между собой. К выходу DATA подключаем светодиод (крайне желательно через резистор). В качестве антенн используем любой подходящий провод длинной в 1/4 длинны волны. Должна получиться такая схемка:
Сразу после включения приемника и/или подачи напряжения на ENABLE должен загореться светодиод и гореть непрерывно (ну или почти непрерывно). После нажатии кнопки на передатчике, со светодиодом также ничего не происходит - он продолжает гореть и дальше. При отпускании кнопки светодиод мигнет(погаснет и снова загорится) и продолжает гореть дальше. При повторном нажатии и отпускании кнопки все должно повторится. Что же там происходило? Во время включения приемника, передатчик находился в спящем состоянии, приемник не нашел нормального сигнала и стал принимать всякий шум, соответственно и на выходе появилась всякая бяка. На глаз отличить непрерывный сигнал от шума нереально, и кажется, что светодиод светит непрерывно. После нажатия кнопки трансмиттер выходит из спячки и начинает передачу, на выходе ресивера появляется логическая «1» и светодиод светит уже действительно непрерывно. После отпускания кнопки передатчик передает логический «0», который принимается приемником и на его выходе также возникает «0» - светодиод, наконец, гаснет. Но спустя 70мс передатчик видит что на его входе все тот же «0» и уходит в сон, генератор несущей частоты отключается и приемник начинает принимать всякие шумы, на выходе шум - светодиод опять загорается.
Из вышесказанного следует, что если на входе трансмиттера сигнал будет отсутствовать менее 70мс и находится в правильном диапазоне частот, то модули будут вести себя как обычный провод (на помехи и другие сигналы мы пока не обращаем внимания).
