Установка светодиодной ленты на кожух диска

При покупке светодиодной ленты обратите внимание на её ширину, она должна максимально совпадать с шириной кромки кожуха. Примерный расход на одно колесо - около тридцати сантиметров, но лучше взять с запасом.

Светодиодная лента приклеивается по контуру кожуха и дополнительно крепится для надёжности хомутами - примерно через каждые десять сантиметров. Для этого необходимо будет просверлить отверстия примерно 10 штук на один обод. Место соединения светодиодной ленты и питающего провода необходимо тщательно заизолировать, чтобы избежать попадания влаги и грязи, что может повлечь за собой окисление металла и замыкание проводки.

Установка осветительных элементов с помощью тонких пластин

Если диски транспортного средства не оборудованы кожухами, тогда необходимо соорудить подобную конструкцию с тонких металлических пластин. Закрепить её можно с помощью заклёпок или небольших болтов. Дальше работа проводится аналогично предыдущему варианту.

Подсветка дисков с помощью специальной подставки

Осветительных приборов на колёса с помощью специальной подставки самый дорогой и самый надёжный. Изначально требуется изготовить стальную подставку с тремя лапками, с помощью которых потом она будет крепиться к ободу изнутри. Уникальностью этого метода является внутреннее свечение диодов, что не свойственно двум первым вариантам. На круглый элемент подставки крепится лента аналогично предыдущим методам.

Подключение подсветки

Для подключения осветительных приборов необходимо протянуть провода от всех четырёх колёс транспортного средства к передку автомобиля. Важно надёжно закрепить провода, предварительно заизолировав все стыковые места и поместив их в гофре. Это максимально защитит электропровода от попадания влаги и механических повреждений, что гарантирует безопасную эксплуатацию осветительных материалов. Четыре гофрированные трубки с электропроводами от колёс автомобиля необходимо подвести к аккумулятору и скрепить возле него. Провода заводятся в салон через отверстие в днище машины и подключаются сначала к стабилизаторам транспортного средства, а потом к радиатору.

Питание можно вывести на отдельный тумблер или же подключить к фарам на ваше усмотрение.

1. Установка осветительных приборов на диски автомобиля осуществляется обязательно на хорошо зафиксированном транспортном средстве. Перед монтажом светодиодов, снимите колесо, воспользовавшись домкратом. Эту процедуру проведите аналогично с остальными колёсами.
2. При установке светодиодов на задние диски обратите внимание на тип тормозной системы. Если тормоза барабанного типа, тогда проще использовать два последних варианта установки светодиодных лент.
3. Обратите внимание. Если диски вашего транспортного средства имеют явные повреждения и ржавчину, то подсветка только подчеркнёт изъяны, а не украсит ваше авто.

Выводы

Какую именно подсветку установить, и какой метод использовать решать только вам. Главное, не сам процесс, а результат. Хорошо продумайте, как , чтобы выделить его из массы транспортных средств. Качественно сконструированное освещение колёс транспортного средства придаст ему непревзойдённый экзотический вид во время движения по ночному городу.

Трехцветная подсветка дисков (подсветка колес), вы можете менять цвета и режимы одним нажатием кнопки. Новинка в сфере автомобильного свето-тюнинга. Подсветка дисков, комплект на 4 штуки. Установить подсветку колеса можно самому за 10 минут, для лучшего эффекта лучше на каждом колесе. Для установки освещения дисков нужно снять колпачки дисков, замерить расстояние входного отверстия на каждом диске, выставить такие же подсветка дисков и вставить в диск. Питание девайса от батареи, аккумулятор заряжается на солнце, от одной зарядки работает 50 часов. Заряжается даже при попадания минимального света при облачности. На каждое колесо диска по 12 ярких свето-направленных диодов (4 синих, 4 красных, 4 зеленых). Для пользования подсветкой никаких штрафов не предусмотрено, освещение на дисках разрешено. Для включения подсветки зажмите кнопку старта на 10 секунд, далее устройство переходит в режим ожидания и начинает работу от движения колес. Перед тем как начать движение вы можете самостоятельно выбрать цвет на диски на каждом устройстве (красный, синий, зеленый или все сразу). Вы получаете отличный эффект и сразу же выделяетесь на дороге!

Размер: 7.5 * 4.1см

.

Питание встроенного аккумулятора от солнечной энергии.

Заканчивает работу в течении 10 секунд после остановки.

Легкая установка. Абсолютная герметичность. Режим работы от -50 до +80 градусов. Срок жизни светодиодов - 50000 ч.

Многие владельцы транспортных средств всячески стараются придать индивидуальность своим машинам. Одним из вариантов выхода из серой массы транспорта считается тюнинг. Среди всех существующих видов модификации автомобиля, ночью наиболее эффектно смотрятся различные виды подсветки колесных дисков.

Подсветка колес автомобиля может выполняться как профессиональными студиями так и самостоятельно. Разумеется в пользу различных специализированных мастерских говорит гарантированный результат. Однако создание подсветки дисков автомобиля своими руками – это менее затратный вариант, к тому же предоставляющий большой простор для творчества.

В первую очередь необходимо приобрести светодиодную ленту разных цветов. Купить:

1. Герметик;
2. Провода под светодиоды;
3. Стабилизаторы напряжения на 12 Вольт;
4. Пластиковые хомуты;
5. Клей.

Работы необходимо выполнять в закрытом помещении (гараже). Перед началом обязательно надежно зафиксируйте машину и снимите с неё колеса.

Способы монтажа подсветки на колеса автомобиля

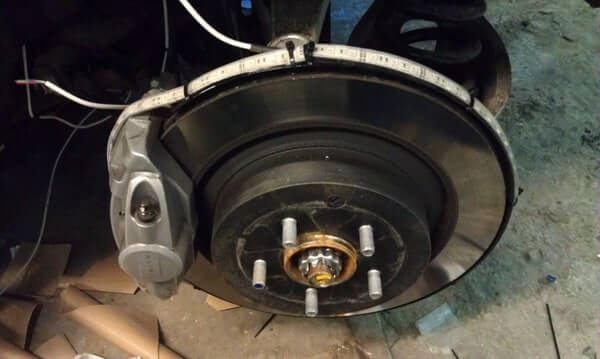

Для монтажа на защищённый кожух необходимо 120 см ленты по 30 см на каждое колесо. Светодиодная лента накладывается по периметру и фиксируется изоляционной лентой. На заключительном этапе крепится пластиковыми хомутами.

Для монтажа на металлическую поверхность, не закрытую кожухом, используется лента, изготовленная из лёгкого металла. Именно на неё впоследствии наносится светодиодная лента.

Для монтажа на проставки, лента закрепляется на внешней стороне тормозного диска, после чего монтируются проставки. Особенностью установки этим способом считается свечение, исходящее из центра. Лучше использовать рабочие материалы: SMD 3028, или SMD 5050, которые лучше защищены от воздействия влаги и грязи. Менее защищенные виды диодных лент лучше использовать при подсветке салона авто . Подсветка колёсных дисков запитывается в определённой последовательности:

1. Закрепив провод к ленте, место стыка изолируется;
2. Для безопасного соединения используем гофру и проводим через неё провод, проклеив и/или изолировав место входа. Обязательно убедитесь в том, что гофра надежно закреплена в месте выхода проводов аккумулятора;

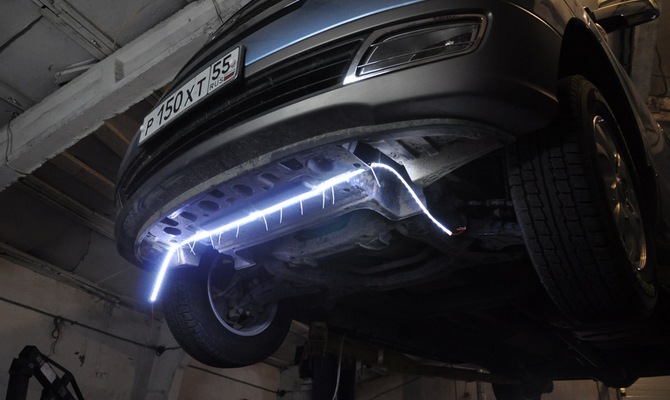

3. Проведя провод по защищённому дну машины, выводим его внутрь салона, используя для этого отверстия в днище машины;
4. Необходимо посадить на клей гофру и установить хомуты;
5. Чтобы увеличить срок службы ленты нужно её изначально присоединить к стабилизаторам;
6. Перед подключением к радиатору необходимо изолировать стабилизаторы.

Подсветка дисков автомобиля может регулироваться (включаться) с помощью тумблера, кнопки, или зажигания машины. Отдельно стоит упомянуть возможность создания беспроводной подсветки колес, однако она уже требует серьезных технических навыков.

Подсветка колёс автомобиля своими руками

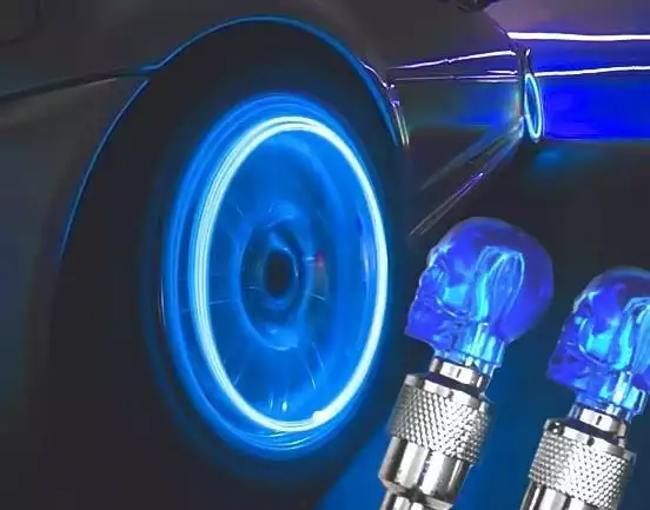

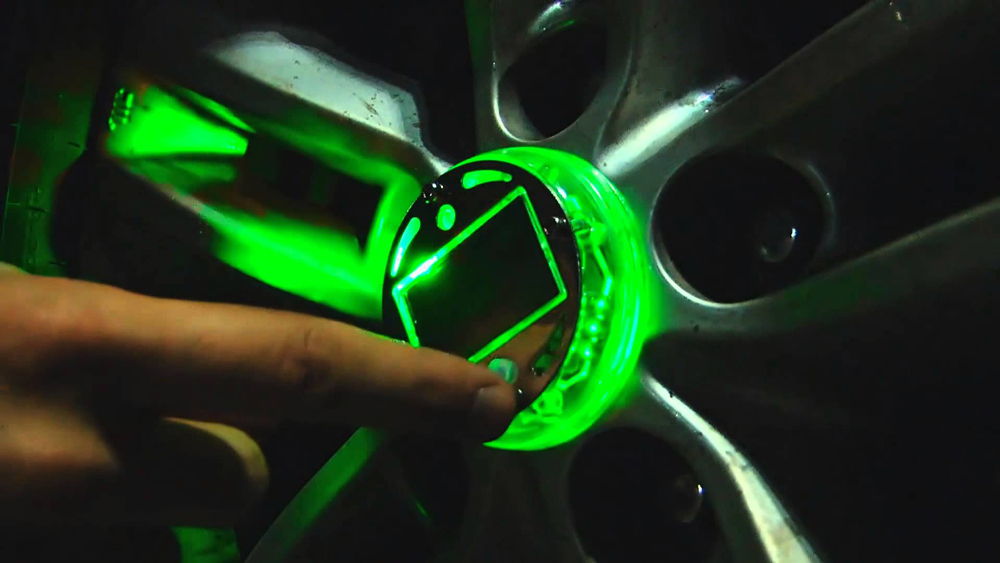

Многие автолюбители начинают тюнинговать автомобиль, используя Led-колпачки. Это самый простой способ выполнения подсветки на ниппель или золотник.

Колпачок представляет собой стальной корпус с резьбой и специальным отсеком, куда устанавливаются батарейки. И прозрачным корпусом из пластмассы со светодиодами. Колпачок не пропускает влагу и хорошо переносит вибрацию.

Периодическое замыкание светодиодов происходит при разгоне машины. С набором скорости они светятся постоянно, создавая виртуальный эффект постоянно светящегося колеса.

При монтаже, можно использовать светодиоды разных оттенков, или одного цвета, выстроив их по вертикали. Для поддержания управлением можно воспользоваться пультом, что сократит расход электрической энергии батареек.

О законности конструкции подсветки дисков и колёс автомобилей

Важно понимать, что переоборудование и подсветка на колёса авто дело добровольное. За подсветку вас могут остановить сотрудники ГБДД и составить протокол, поскольку установка (самовольная) светотехники не предусмотрена ГОСТом 8769-75.

Сотрудники ГБДД могут вполне на законных основаниях выписать штраф согласно п. 3. 1. Правил Дорожного движения РФ: «Перечень неисправностей, при которых эксплуатация транспортного средства запрещена».

Кроме того, эксплуатация транспорта с использованием дополнительных осветительных приборов, не регламентированная производителем невозможна.

Что в этом случае ожидает нарушителя? Инспектор на первый раз может устно предупредить или выписать штраф на сумму 50 рублей. Что из этого следует: нужно ездить осторожно, избегая постоянные посты ГБДД или отказаться от монтажа дополнительного освещения.

Также стоит помнить о том, что существуют и на тонировку стекол автомобиля .

Советы специалистов тюнингово центра по подсветке дисков автомобиля

• перед началом работ обязательно надёжно зафиксируйте машину. Перед монтажом, снимая колесо, используйте домкрат;
• работая с задними колесами, обратите внимание на тип тормозной системы авто. Если тормоз барабанного типа, то используйте крепление светодиодов с помощью подставки или тонких пластин;
• для улучшения светового эффекта лучше приобрести литые диски;

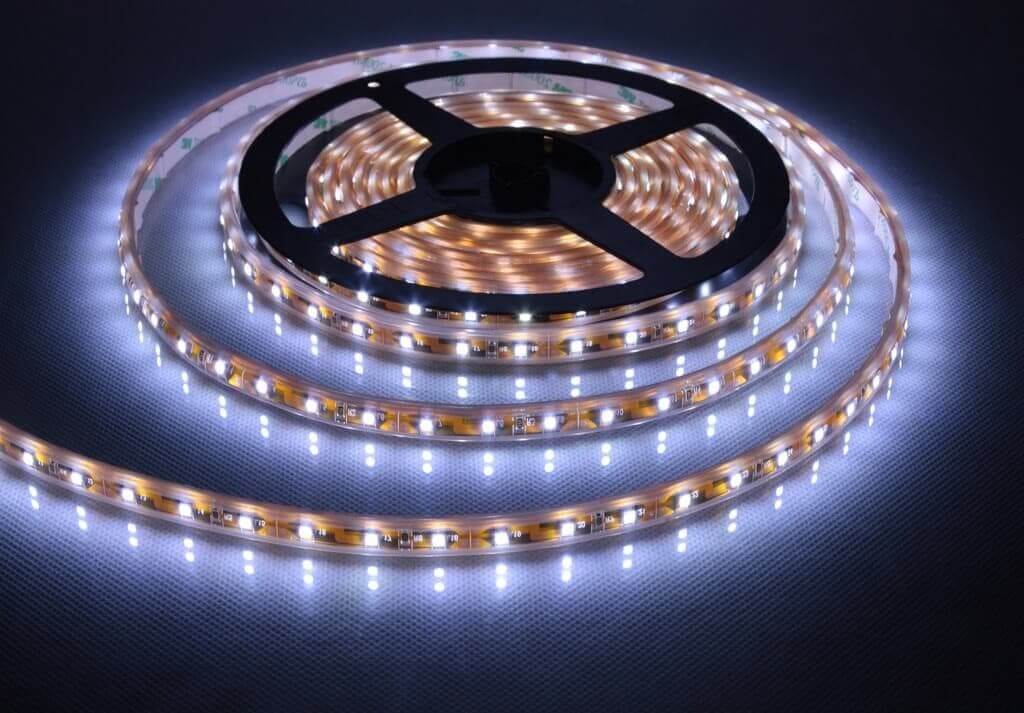

• в работе используйте влагостойкую ленту: IP-65 (влагостойкая), IP-68 (повышенной степени влагостойкости). Светодиодная лента открытого типа IP-20 не рекомендуется для использования в подсветке для автомобильных колес;
• выполнять работы необходимо предварительно подготовив диски и/или колёса. Следует удалить грязь и ржавчину, которая будет выделяться, а не украшать автомобиль.

Выполняя работы, не забывайте о мерах безопасности. Работайте исправным инструментом. Перед процедурой установки подсветки колёс своими руками рекомендуется ознакомиться с обучающими роликами, которые есть в интернете и полистать техническую литературу.

Подсветка колес автомобиля своими руками – заключение

Подсветка дисков и колёс автомобиля имеет две стороны. Самостоятельная установка светодиодов и ленты придаст неповторимости авто и выделит его (особенно ночью) из общего потока машин. Сократит расходы на монтажные работы.

С другой стороны, возникает вопрос законности установки подсветки дисков и колёс, безопасности других участников движения. Поэтому обустройство автомобиля – это личное дело владельца транспортного средства. Главное, в этом вопросе, не переборщить.

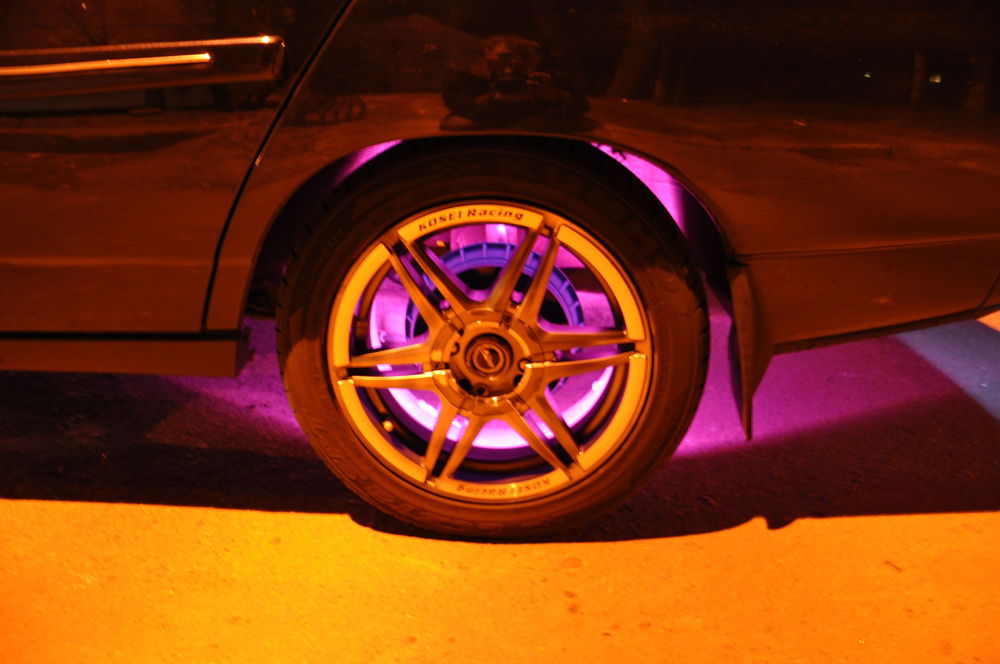

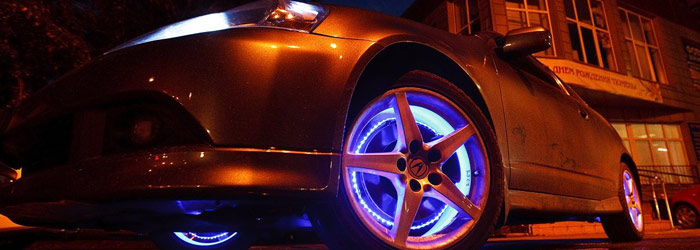

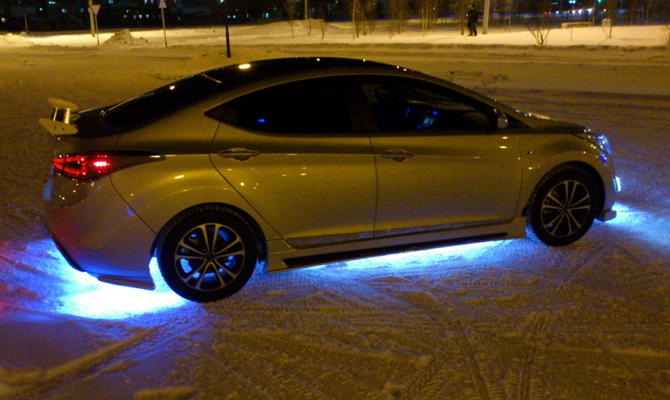

Подсветка дисков автомобиля – это эффектный элемент внешнего тюнинга авто, который приобретает все большую популярность в последние годы. Автолюбители устанавливают различные варианты подсветки, которая в ночное время суток сильно выделяет автомобиль в городском потоке. О способах установки и о том, как все сделать правильно далее в статье.

1 Подсветка дисков автомобиля – простой, но яркий элемент тюнинга

Сделать так, чтобы диски автомобиля стали светиться как во время движения, так и во время стоянки гораздо проще, чем кажется на первый взгляд. Для этого требуются качественные детали светового тюнинга и некоторые навыки их монтажа. Установку можно проводить своими руками с минимальными затратами на детали и проведение работ. Подсветка дисков будет хорошо сочетаться с подсветкой ручек дверей, что может быть очень кстати в ночное время или в густом тумане.

Подсветка дисков автомобиля — эффектное решение Рекомендуем ознакомиться

• – удобство установки и эксплуатации
• – делаем мощный тягач
• – как разобраться в регулировках и выполнить адаптацию?
• – качественно и дешево
• Войлок –

На сегодняшний день автолюбители используют несколько способов подсветки дисков своего автомобиля. Из самых простых и доступных вариантов можно выделить следующие:

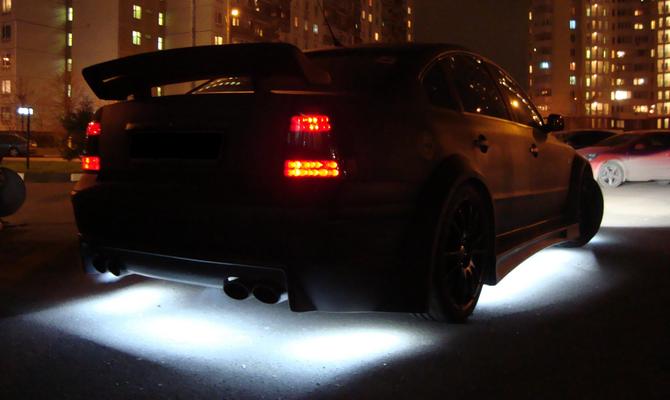

• подсветка дисков с помощью неоновых ламп (как дополнение к основной подсветке днища авто);
• использование универсальных беспроводных комплектов типа RGB, Equalizer и др.;
• установка и подключение светодиодной ленты (наиболее недорогой способ).

Надо сказать, что неоновая подсветка в последние годы перестала быть популярной ввиду трудоемкости процесса установки. Кроме того, на практике неоновые лампы, установленные в подвеску авто, требуют более тщательного ухода в отличие от хорошо заизолированных и герметичных светодиодных лент. Беспроводные комплекты не менее эффективны, однако действительно качественные варианты стоят приличных денег, а значит, такой вариант подойдет не всем.

Перед установкой какого-либо типа подсветки следует уточнить тип подвески на автомобиле, проверить состояние колесных дисков, предусмотреть возможность проведения контактов в салон так, чтобы выходы и входы можно было тщательно загерметизировать и изолировать.

И, конечно, стоит понимать, что чем «круче» колесные диски на авто, тем эффектнее будет смотреться и подсветка. Установить неоновую или светодиодную подсветку на штампованные заводские диски можно, но в результате может получиться что-то вроде обратного эффекта, так как будут подчеркнуты все имеющиеся дефекты.

2 Выбор световых элементов и установка подсветки своими руками

Самым эффективным и выгодным вариантом подсветки колесных дисков авто является установка светодиодных лент. Выбирать цвет, мощность и тип светодиодной ленты следует исходя из особенностей и цвета автомобиля. Рекомендуется выдерживать баланс между яркими и неяркими цветами. Наиболее выигрышно смотрится сочетание цветов с близкими спектральными характеристиками, например, белый и серебристый, черный и синий и т.д.

Подсветка неоновой лентой Установка подсветки дисков автомобиля своими руками с использованием светодиодной ленты осуществляется непосредственно на тормозные диски авто. Для этого необходимо:

• поддомкратить автомобиль и снять колесо;
• определить тип и особенности тормозного диска;

Для стандартной подвески типа «Макферсон», которой оснащены большинство легковых автомобилей с дисковыми тормозами, светодиодную ленту удобнее всего крепить на защитный кожух тормозного диска. Таким образом, лента закрепляется на край кожуха на клеевую основу и закрепляется пластиковыми хомутами. Для этого с помощью дрели необходимо проделать равномерные отверстия в кожухе с шагом в 4–7 сантиметров.

Если защитный кожух тормозного диска не предусмотрен конструкцией (например, на некоторых моделях ВАЗ) следует изготовить его самостоятельно из мелкого металлического профиля или алюминиевой монтажной ленты. Длину самодельного обода следует сделать такую, чтобы оставался зазор между ним и тормозным диском. Просверлите отверстие в верхней части держателя тормозного диска для винта с гайкой, в него следует закрепить новый кожух.

Более сложным вариантом будет первоначальное изготовление внешнего обода и проставок и крепление ленты на нем. При таком способе свет будет идти из центра диска и будет более насыщенным ввиду отражения от элементов тормозного диска. Для изготовления конструкции и проставок нужно снять точные размеры диска и суппорта. Полученная конструкция закрепляется на защитном кожухе и выходит на внешнюю часть тормозного диска, по которой и закрепляется светодиодная лента. Такой способ применяется гораздо реже и подойдет для регионов с хорошими дорогами, так как проставки изменяют вылет колеса, что влияет на особенности подвески.

Если на задней оси стоят дисковые тормоза, то лента устанавливается аналогичным способом на защитный кожух. В случае барабанных тормозов нужно изготовить кожух самостоятельно, используя металлическую ленту, которая сверлится и крепится винтами за барабан. При применении проставок схема работ такая же, как и с передней осью, только каркас крепится перед барабаном.

3 Подключение LED-подсветки и использование универсальных модулей

К месту входа светодиодной ленты следует закрепить провод, а место входа тщательно заизолировать. Можно также использовать специальные защитные трубки, которые приобретаются вместе с лентами. Проводку от каждого колеса необходимо завести в салон наиболее удобным способом. Тут все зависит от марки авто, а именно от схемы контактов и нагрузки на бортовую сеть. Лучше всего, заизолировав, крепить их к тормозным магистралям пластиковыми хомутами.

Монтаж подсветки дисков Перед началом работ по подключению снимите минусовую клемму с АКБ. Далее следует определиться со способом активации подсветки. Наиболее распространенный и удобный вариант – активация при включении света фар. Для этого контакты от ленты после проводки в салон соединяют с контактами включения габаритов или ближнего света фар, при подключении строго соблюдается полярность.

Стандартная бортовая сеть в автомобиле имеет напряжение 12 Вольт. Однако в процессе эксплуатации и при различных нагрузках реальный показатель может быть равен и 13, и 14 Вольт. Чтобы не заниматься пайкой контактов, при подключении диодной ленты рекомендуется использовать импульсный стабилизатор напряжения, который нужен для предотвращения неожиданного замыкания и неприятных последствий. Все входы контактов из кузова в салон следует тщательно заизолировать, а провода поместить в гофру.

Одним из самых несложных и увлекательных способов придать своему автомобилю необычный вид является световой тюнинг. Это довольно распространенное искусство, которое позволяет придать любой машине изюминку и заставить сиять неоновыми цветами днище, решетки радиатора и даже колеса. Подсветка дисков, как способ светового тюнинга, всегда смотрится очень неординарно и привлекает взгляды, завораживают контрастные светящиеся колеса машины.

Led подсветка

По сути же этот эффект можно получить от примитивной установки светового led оборудования в колеса автомобиля. Для этого используется светодиодная лента, которую следует установить и подключить. Далее мы рассмотрим эти процессы более подробно.

Подключение подсветки на передние колеса

На примере классического образца автопрома – led подсветка колес на передней подвеске с монтированным защитным кожухом для предотвращения попадания грязи на тормозной диск, тюнинг можно сделать таким образом:

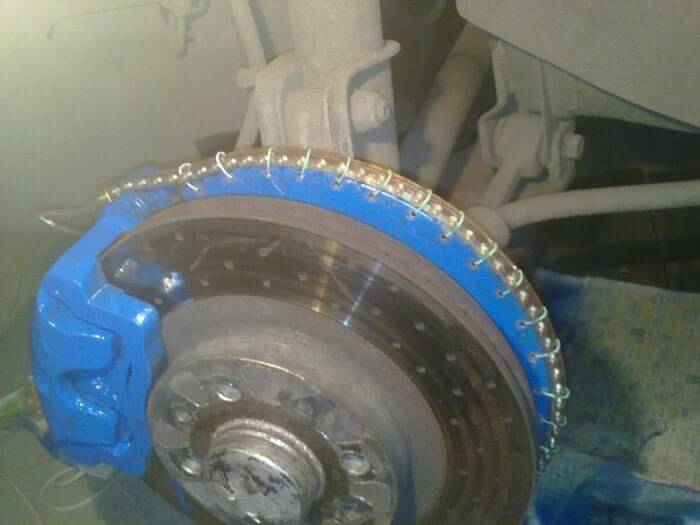

1. Светодиодная led лента монтируется на край кожуха при помощи проделанных отверстий – сверлить их нужно на расстоянии 5-7 сантиметров друг от друга. Крепление выполняется специальными пластиковыми хомутами;
2. Светящиеся полосы могут иметь самоклеющееся покрытие с обратной стороны. В таком случае нужно обезжирить поверхность кожуха и аккуратно приклеить ленту на него.

Монтаж Led подсветки на кожух

Если же защитного кожуха на диске машины нет, то подсветка дисков автомобиля своими руками следует сделать так:

1. Лучше всего изготовить специальный каркас, который будет имитировать защитный кожух. Изготовить его можно из легкого металла – монтажной полоски или даже шинки, а при снятии замеров не забудьте примерить сам диск тормозов и оставить запас для расстояния между ним и ободом покрышки;
2. Далее устанавливаем лучи идущие от центра колеса, куда будет монтироваться созданный обод под подсветку. Для этого нужно снять диск и сам суппорт;
3. Потом устанавливаем наружный обод, где закрепляем led подсветку специальными хомутами.

Если же вы хотите, чтобы свет лился не из-за спиц и шел прямо из диска, тогда нужно будет поработать немного усерднее, эта технология более сложная:

1. Вам нужно запастись металлической полосой и точными замерами деталей подвески вашего автомобиля;

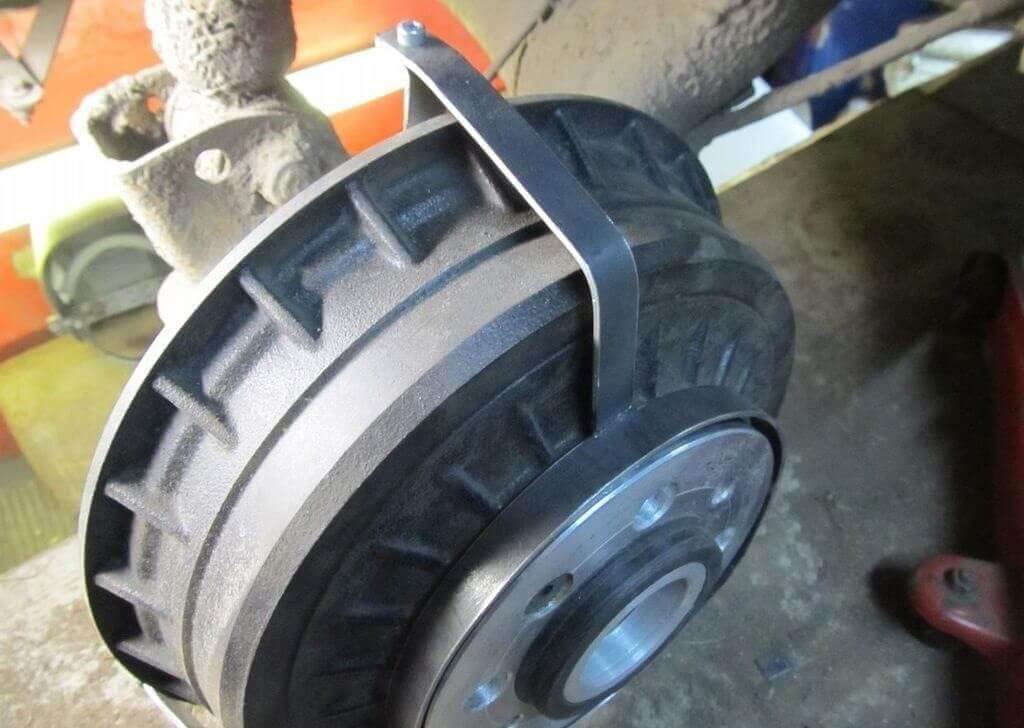

2. Нужно изготовить небольшой паук, который нужно будет закрепить на защитный кожух. В результате обод для ленты будет выходить на внешнюю сторону тормозного диска автомобиля.

Светодиодная подсветка дисков автомобиля

Учтите, что вам нужны будут еще и дополнительные проставки, которые должны будут выступать из-за обода для крепления ленты.

Вы должны понимать, что используя такой метод, вы меняете вылет колеса машины, который отобразится на свойствах подвески автомобиля. Конструкцию нужно выполнять аккуратно и сделать монтаж достаточно жестко. Это поможет предотвратить потенциальные загибы от механических воздействий и защитить шинки от скручивания в спицы самого диска.

Подсветка задних колес

Если на задних колесах у вас та же ситуация, что и на передних (есть защитный кожух или его нет), то выполняется подключение светодиодной led подсветки аналогичным передним колесам образом. Другой же вопрос, если на задних колесах у вас стоят тормозные барабаны. Здесь можно применить несколько способов внедрения подсветки:

1. Закрепить ленту, просверлив отверстия в тормозных барабанах, предварительно сняв их. Лента закрепляется хомутами. Но метод имеет один существенный недостаток – свет, таким образом, будет иметь не отраженный равномерный вид, а точечный прямой. Избежать же этого можно, если немного утопить ленту за тормозной барабан.
2. Разместить ленту можно перед барабаном, для чего можно использовать описанную нами выше проставку.

В любом случае, вам очень важно также придерживаться таких правил во время выполнения светового тюнинга:

1. Размещать ленту нужно так, чтобы свет шел из середины диска на улицу, сквозь спицы диска.
2. Размещать проводку для питания диодов нужно только по защищенным зонам, для этого применять хомуты и тонкие пластиковые трубочки.

Хорошо использовать для закрепления проводки гибкие тормозные шлангочки, на которые провода прикрепить можно теми же пластиковыми хомутами.

Обрезать и подключать led ленту стоит в соответствии с этими рекомендациями:

1. Поскольку такая лента является простыми секциями со светодиодами, резать ее можно только между секциями, которые включают светодиоды по три штуки. Ровно высчитайте разрешенное место, оно чаще всего уже размечено на ленте, и не режьте секцию, иначе она не будет светиться.
2. Для подключения ленты к проводке машины нужно использовать паяльник, скрутки недопустимы. Можно также для этого использовать специализированный коннектор, он позволит отказаться от паяльника, но может не дать достаточной плотности контакта.
3. Лента очень чувствительна к перегибам, минимальный радиус изгиба 8 сантиметров.
4. При подключении к питанию следите за тем, чтобы на аккумуляторе была скинута минусовая клемма.
5. Желательно также использовать стабилизатор напряжения под светодиоды, для питания подсветки достаточно 12 Вольт.

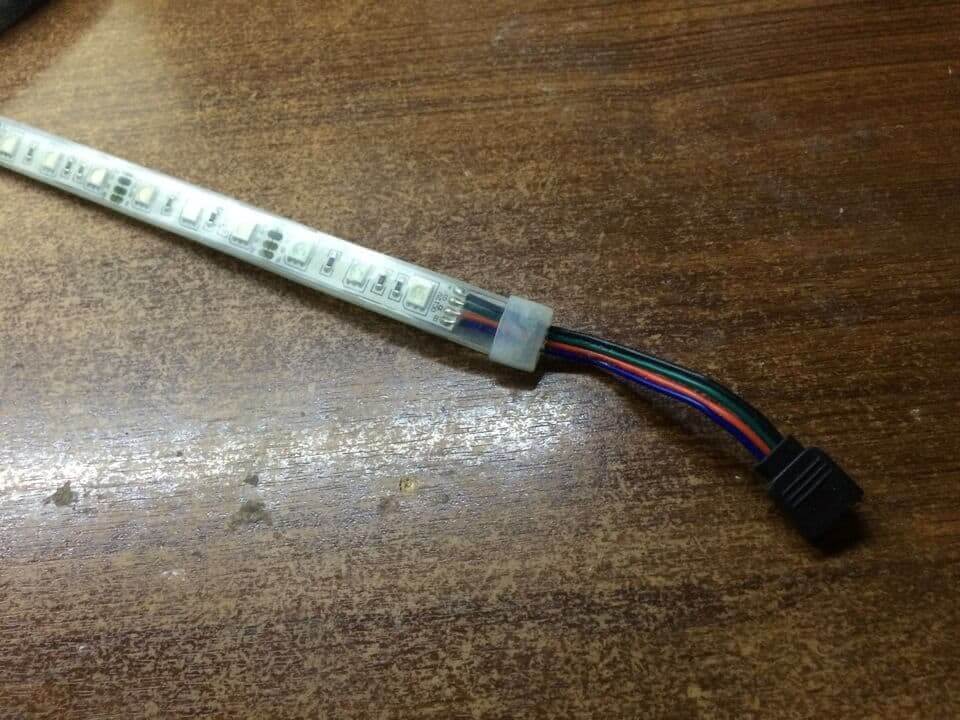

Пайка светодиодной ленты

Подсветка колес также подразумевает наличие базовых знаний правильного обращения со светотехникой и электричеством, поэтому если вы не уверенны в своих умениях, лучше доверьте это профессионалам, которые смогут гарантировать вам лучший результат. К тому же вы сможете быть уверены в том, что проводка проложена правильно и не замкнет в плохую погоду.
